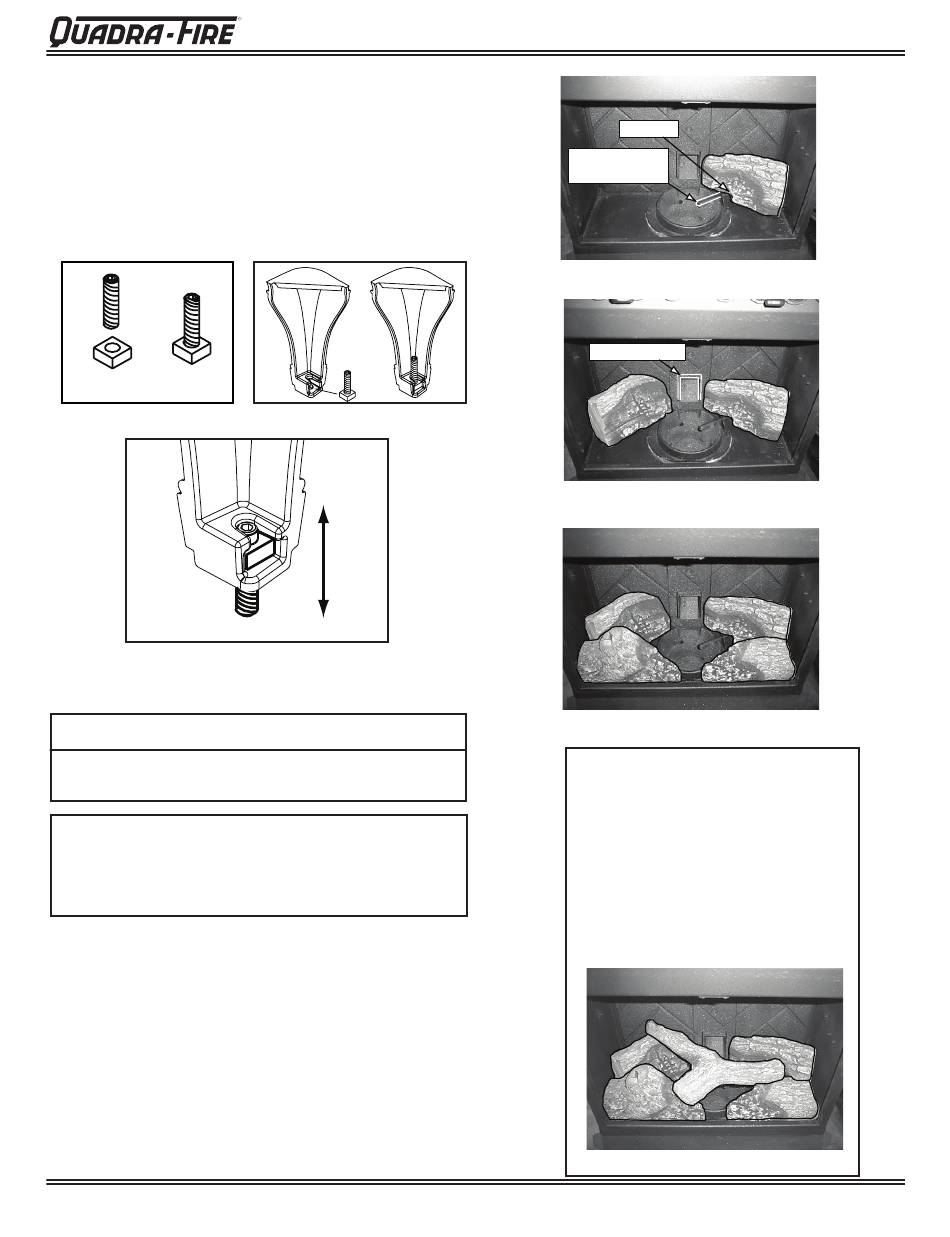

2.11 Système de mise à niveau des pieds
1. Vissez les boulons à tête Allen dans les écrous jusqu'à ce qu'ils
affleurent. Figure 10.1. Les boulons à tête Allen et les écrous
sont inclus dans le paquet de composants placé dans la chambre
de combustion du poêle.
2. Faites glisser les boulons et écrous assemblés dans les rainures
sur les pieds, les écrous vers le bas. Figure 10.2. Utilisez une
clé Allen de 3,96 mm pour régler les pieds vers le haut ou vers
le bas jusqu'à atteindre le niveau souhaité. Figure 10.3.
Figure 10.1
Figure 10.3
2.12 Placement du jeu de bûches
ATTENTION
Les bûches sont FRAGILES. Exercez le plus grand soin lors
de la manipulation ou du nettoyage des bûches.
NOTE :
En raison de la nature abrasive du feu des poêles à granulés, les
bûches ne sont pas couvertes par la garantie. Tout positionnement
différant de celui indiqué ici peut entraîner une chaleur excessive
et annulera la garantie de l'appareil.
a. Ouvrez la façade en fonte à charnières et ouvrez l'ensemble de
la porte vitrée.
b. Pour positionner correctement les bûches, placez la bûche
arrière droite de la manière indiquée à la Figure 10.4. Une
encoche est prévue dans la partie inférieure de la bûche pour
laisser passer le thermocouple et le couvercle du thermocouple
(tube de protection en céramique).
c. Continuez à placer les 3 dernières bûches autour du foyer de
combustion comme indiqué aux figures 10.5 et 10.6. Veillez
à ne pas bloquer le tube de chute à l'arrière de la chambre de
combustion par lequel les granulés sont versés dans le foyer de
combustion.
Page 10
Poêle à granulés Castile
R
Figure 10.2
Couvercle du
thermocouple
Figure 10.4
Tube de chute
Figure 10.5
Figure 10.6
BÛCHE DE DESSUS EN OPTION
Placez la bûche sur le foyer de
combustion. La face carbonisée à
l'arrière de la bûche doit être tournée
vers l'arrière et non pas vers l'avant.
La bûche doit se trouver à environ 64
mm au­dessus du foyer de combustion
lorsqu'elle est en place. Elle doit
reposer sur les 3 bûches dans une
position stable afin d'éviter qu'elle ne
tombe dans le foyer de combustion.
Figure 10.7
FR250-6690B
Encoche
27 juillet 2009
