Informations relatives au conduit d'évacuation des gaz
A. Exigences applicables à l'extrémité du conduit d'évacuation
O

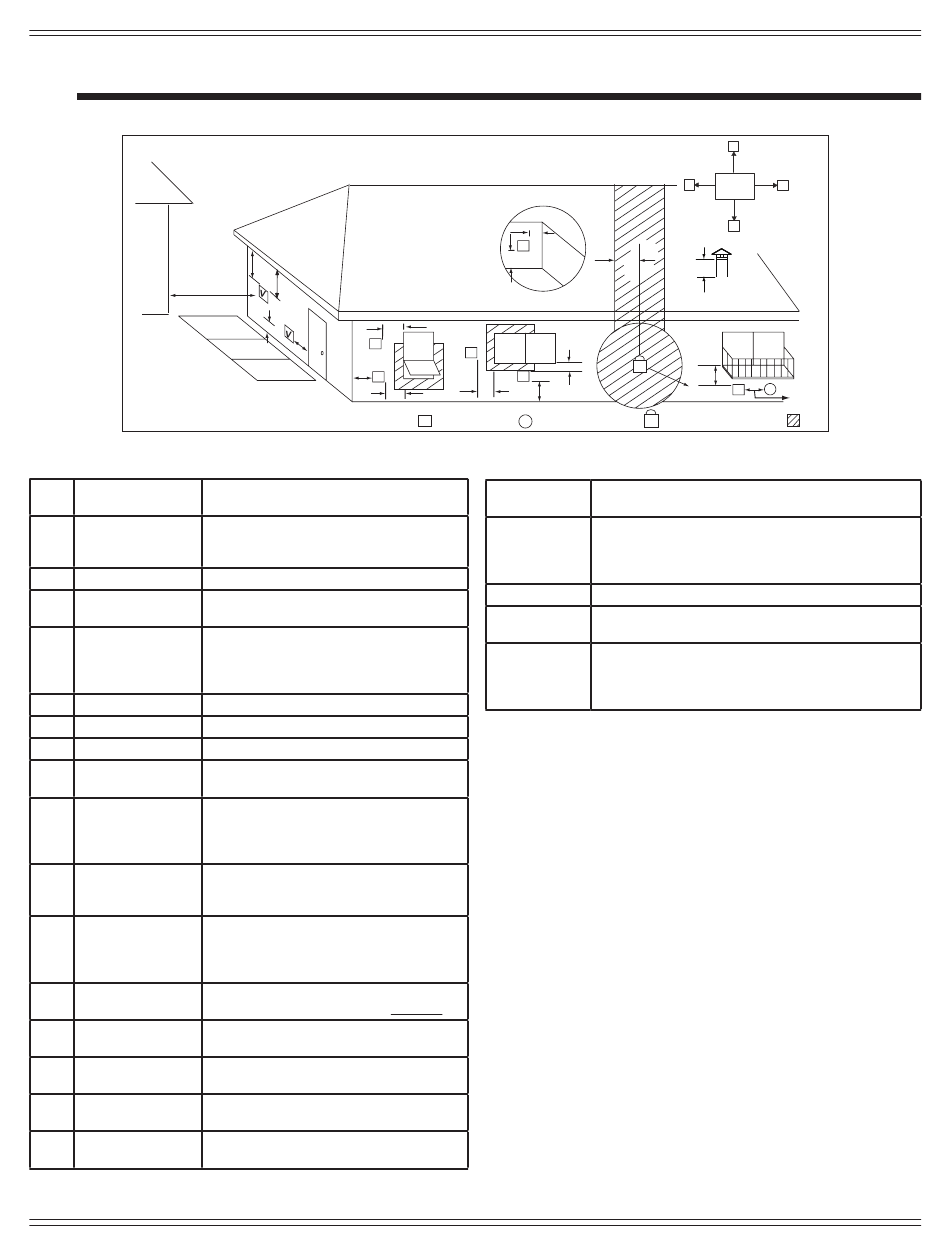

Figure 13.1
Tous les dégagements minimum correspondent à une installation avec prise d'air extérieur, sauf indication contraire figurant
au tableau ci-dessous.
A
30,5 cm (12 po)
Au-dessus du niveau définitif du sol (la surface
du sol doit être en matériau non combustible)
B
30,5 cm (12 po)
Ouvrir la porte ou la fenêtre : en dessous ou
122 cm (48 po) sans
sur le côté
prise d'air extérieur
B
30,5 cm (12 po)
Ouvrir la porte ou la fenêtre : au-dessus
C
15 cm (6 po)
Fenêtre fermée en permanence : au-dessus,
dessous ou sur le côté
D
46 cm (18 po)
Dégagement vertical par rapport au soffite
91 cm (36 po) sans
ventilé situé au-dessus du terminal à une
prise d'air extérieur
distance horizontale maximum de 60 cm
(2 pi) de la ligne médiane du terminal.
E
30,5 cm (12 po)
Dégagement par rapport au soffite non ventilé
F
30,5 cm (12 po)
Dégagement par rapport à l'angle extérieur
G
30,5 cm (12 po)
Dégagement par rapport à l'angle intérieur
H
91 cm (36 po)
Mesuré au-dessus du compteur à gaz/
régulateur, depuis l'axe horizontal du régulateur
I
91 cm (36 po) États-
Dégagement par rapport à la sortie du
Unis
régulateur du conduit d'évacuation des gaz
183 cm (72 po)
Canada
J
30,5 cm (12 po)
Dégagement par rapport à l'entrée d'air non
122 cm (48 po) sans
mécanique du bâtiment ou l'entrée d'air de
prise d'air extérieur
combustion d'un autre appareil
K
305 cm (10 pi)
Dégagement par rapport à une source d'air
horizontalement
mécanique
91 cm (3 pi)
verticalement
L
213 cm (7 pi)
Au-dessus d'un trottoir ou d'une allée
goudronnée située sur un terrain publique
M
30,5 cm (12 po)
Sous une véranda, un porche, une terrasse
ou un balcon ouvert
N
Voir remarque
Service électrique : au-dessus, au-dessous ou
ci-dessous*
sur les côtés (sans obstruer ou gêner l'accès)
O
61 cm (24 po)
Bâtiment adjacent, clôtures et pièces
dépassant de la structure
P
30,5 cm (12 po)
Dégagements au-dessus du toit pour les
extrémités de terminal vertical.
*REMARQUE : Pour les restrictions, reportez-vous au code du bâtiment ou au
service des incendies local et autres autorités compétentes. Les dégagements exigés
peuvent varier en fonction des codes et règlements locaux.
3 Août,
2018
D
E
L
C
B
V
FERMÉ
ATTACHÉ
OUVERT
F
V
B
Extrémité du terminal
V
FC7082-150D
Angle Intérieur
G
V
A
H
FERMÉ
OUVERT
V
ATTACHÉ
B
V
A
B
Arrivée d'air
Compteur à gaz
X
61 cm (24 po)
Au-dessus de l'herbe, des plantes, du bois ou de tout
autre matériau combustible
30,5 cm (12 po)
Dégagement depuis n'importe quelle prise d'air forcé
91 cm (36 po)
d'un autre appareil
sans prise d'air
extérieur
30,5 cm (12 po)
Dégagement horizontal par rapport au mur combustible
38 cm (15 po)
Évacuation traversant directement un mur, longueur
minimum du conduit horizontal
15 cm (6 po)
Les extrémités horizontales et verticales de terminal
horizontalement
doivent au moins sortir du mur.
30,5 cm (12 po)
verticalement
AVIS :
Ne placez PAS l'extrémité du conduit d'évacuation :
•
À un endroit où les gaz ou la suie évacués du conduit peuvent
pénétrer dans le bâtiment ou le souiller.
•
À un endroit où il peut gêner ou présenter un danger.
•
Dans un endroit clos ou partiellement clos, tels qu'un abri auto,
un garage, un grenier, un plafond bas, sous une véranda ou
près d'un chemin.
•
Dans un espace contenu ou tout autre endroit où les gaz peuvent
s'accumuler, tels qu'une cage d'escalier, un passage couvert
entre les bâtiments, etc.
AVIS :
L'extrémité du conduit doit être située au-dessus de la
prise d'air.
•
Il est recommandé d'installer au minimum 1,52 m (60 po) de
conduit vertical si l'appareil est évacué directement à travers
un mur. Cela permet d'obtenir un tirage naturel qui empêche
à la fumée ou aux odeurs d'évacuation de pénétrer dans la
maison en cas de panne de courant.
•
Cela évite également que des personnes ou des buissons
soient exposés à des températures élevées.
•
La méthode d'évacuation des gaz la plus sûre et la meilleure
est un conduit vertical traversant le toit ou au-dessus du toit.
ENCASTRÉ MT VERNON E2-C
V
N
N
N
Service
V
V
Électrique
N
V
P
G
M
I
X
V
J ou K
G
Zone à accès limité
