E. Instructions pour le placement de l'ensemble
de bûches en option
INSTALLATION DE L'ENSEMBLE DE BÛCHES EN
DEUX PIÈCES

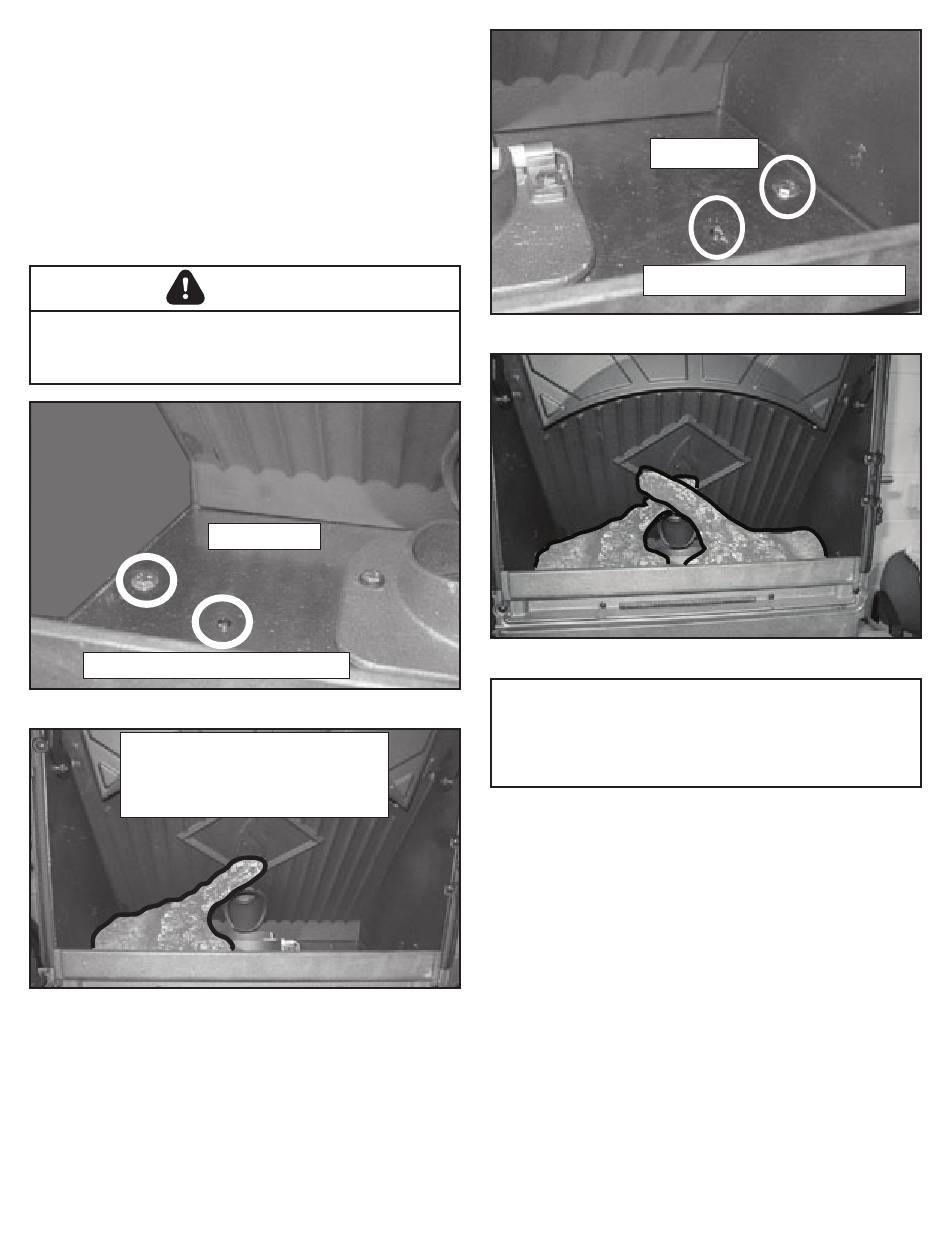

1. Placez la bûche gauche tel qu'illustré. Il y a deux
encoches au bas de la bûche qui doivent être placées
par-dessus les têtes de vis dans la boîte à feu
(Figures 22.1 et 22.2).
2. Placez la bûche gauche devant les deux têtes de vis
dans la boîte à feu (Figures 22.3 et 22.4).
Les bûches sont FRAGILES. Faites preuve de grande
précaution lors de la manipulation ou du nettoyage des
bûches.
La bûche s'enboîte par-dessus les vis
Figure 22.1
La bûche comporte des
encoches dans le bas pour
s'ajuster sur les têtes des vis.
Figure 22.2
22
ATTENTION
Bûche gauche
Figure 22.3
Figure 22.4
AVIS : En raison de la nature abrasive d'un feu dans un
appareil à granules, les bûches ne sont pas couvertes
par la garantie. Tout emplacement autre que celui illustré
peut mener à une chaleur excessive et annulera la
garantie de l'appareil.
7080-802C
Bûche droite
La bûche est posée devant les vis
