Systèmes de ventilation
A. Au travers le mur
Le chapeau de conduit horizontal doit se trouver à au moins
152 mm (6 po) du mur. Approuvé pour installation dans une
maison mobile. Dans les maisons mobiles, il faut utiliser
des conduits de 76 ou 102 mm (3 ou 4 po) homologués
« L » ou « PL » pour la ventilation de granules ainsi qu'un
ensemble de prise d'air extérieur Quadra-Fire.
D'ÉVITER LA VENTILATION VERS LE BAS. Les
conditions suivantes pourraient se produire :
• L'appareil ne sera pas bien ventilé
• De la fumée s'échappera dans la maison
• Une quantité excessive de suie sera produite
REMARQUE : Au Canada, si vous souhaitez traverser
une paroi ou une cloison en matériau combustible,
l'installation doit être conforme au code CAN/CSA-B365
AVIS : Veuillez noter que, bien que le dégagement
minimal pour le chapeau de conduit soit de 152 mm
(6 po), il se peut que de la suie s'accumule près du
chapeau. Si cela se produit, nous suggérons de placer le
chapeau plus loin de la maison.
Droit à l'extérieur
51 mm (2 po) min
152 mm
(6 po) min
Plaque d'âtre non combustible

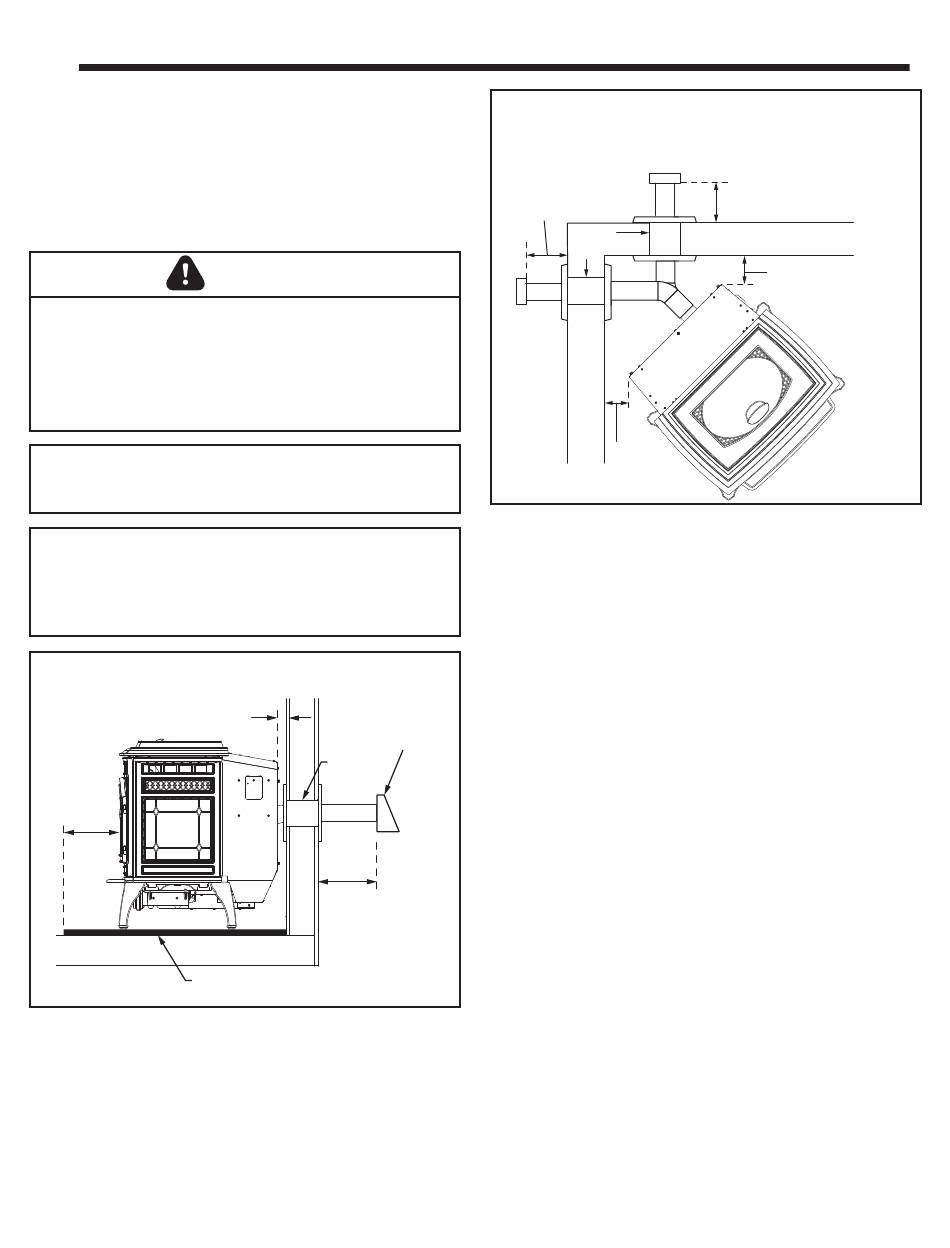

Figure 17.1
17
ATTENTION
Chapeau
de conduit
horizontal :
Manchon
d'emboîte-
ment
mural
152 mm
(6 po) min
L'illustration montre la ventilation dans les deux directions.
Choisissez la meilleure pour votre installation.
152 mm
(6 po)
minimum
Manchon
d'emboîtement
mural
51 mm
(2 po) minimum
Figure 17.2
