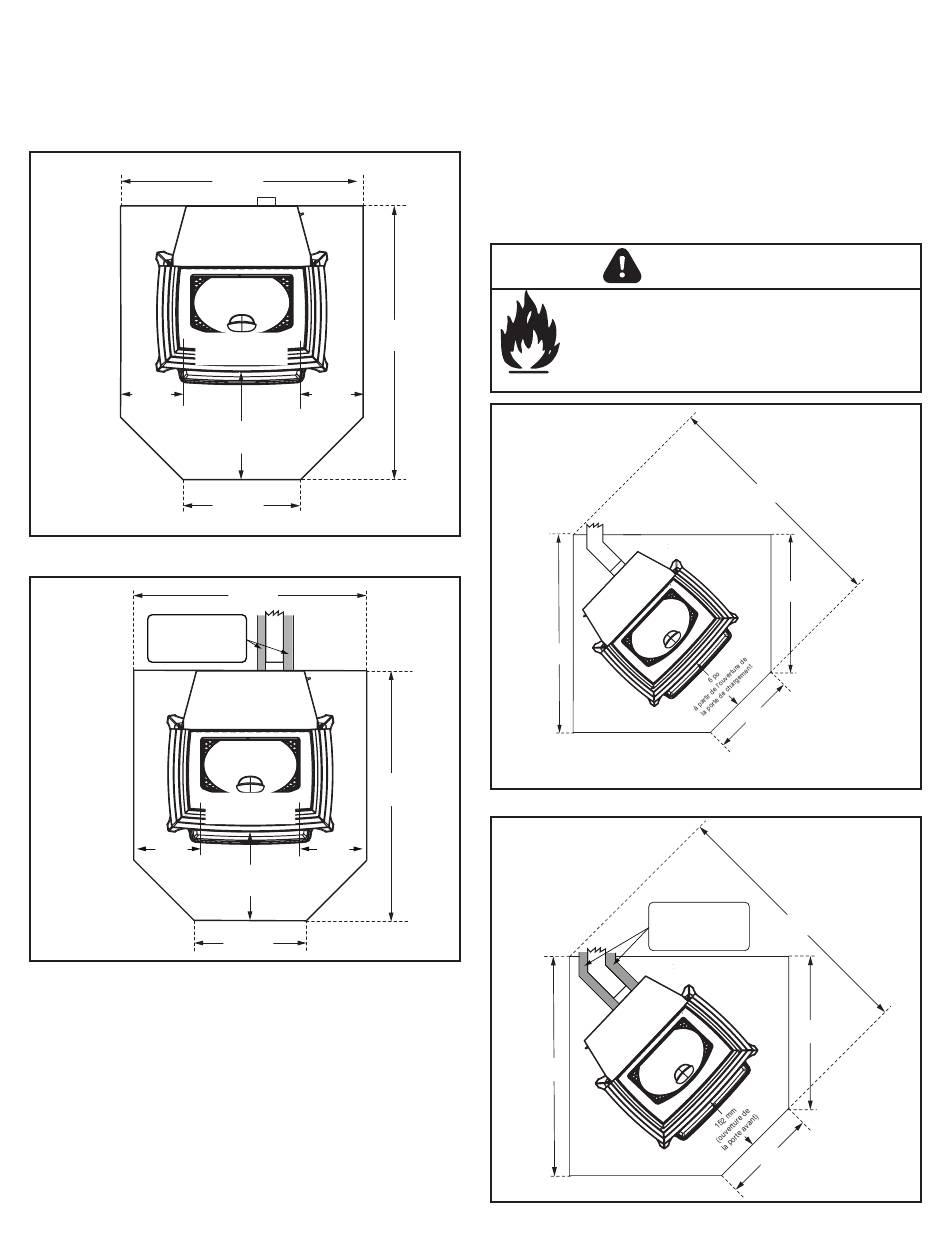

C. Exigence quant à la plaque d'âtre (UL et ULC)
Utilisez une protection de plancher non combustible,
s'étendant sous l'appareil et à l'avant, aux côtés et à
l'arrière tel qu'indiqué. Mesurez la distance avant à partir de
la surface de la porte de verre.
OUVERTURE DE
203 mm
(6 po)
(À PARTIR DE L'OUVERTURE DE
LA PORTE DE CHARGEMENT)
États-Unis
Figure 11.1
Doit dépasser de 51 mm
de chaque côté du
conduit (zone ombrée)
par rapport au manchon
d'emboîtement mural.
152 mm
CANADÁ
Figure 11.2
11
32-1/8 po
minimum
30-1/4 po
minimum
LA PORTE DE
CHARGEMENT
203 mm
(6 po)
6 po
24-1/4 po
minimum
816 mm
minimum
768 mm
minimum
OUVERTURE DE
LA PORTE DE
CHARGEMENT
152 mm
152 mm
à partir de l'ouverture de
la porte de chargement
514 mm
minimum
INSTALLATIONS AUX ÉTATS-UNIS :
Il est recommandé d'installer une protection de plancher non
combustible s'étendant sous le tuyau de cheminée lors d'une
installation avec une ventilation horizontale ou sous l'adaptateur
de ventilation par le haut lors d'une installation verticale.
INSTALLATIONS AU CANADA :
Une protection de plancher non combustible s'étendant
sous le tuyau de cheminée est requise lors d'une installation
avec une ventilation horizontale ou sous l'adaptateur de
ventilation par le haut lors d'une installation verticale.
Risque d'incendie
Respectez les dégagements spécifiés avec
les matériaux combustibles.
Le non-respect de ces consignes peut causer
un incendie.
39-3/4 po
Figure 11.3
1010 mm
Figure 11.4
7080-802C
AVERTISSEMENT
44-1/8 po
22-5/8 po
24-1/4 po
États-Unis
Doit dépasser de 51 mm
de chaque côté du
1121 mm
conduit (zone ombrée)
par rapport au manchon
d'emboîtement mural.
575 mm
616 mm
CANADÁ
