Maçonnerie; Maçonnerie, Autre Option - Quadra-Fire TREKKER-MBK Manuel D'installation

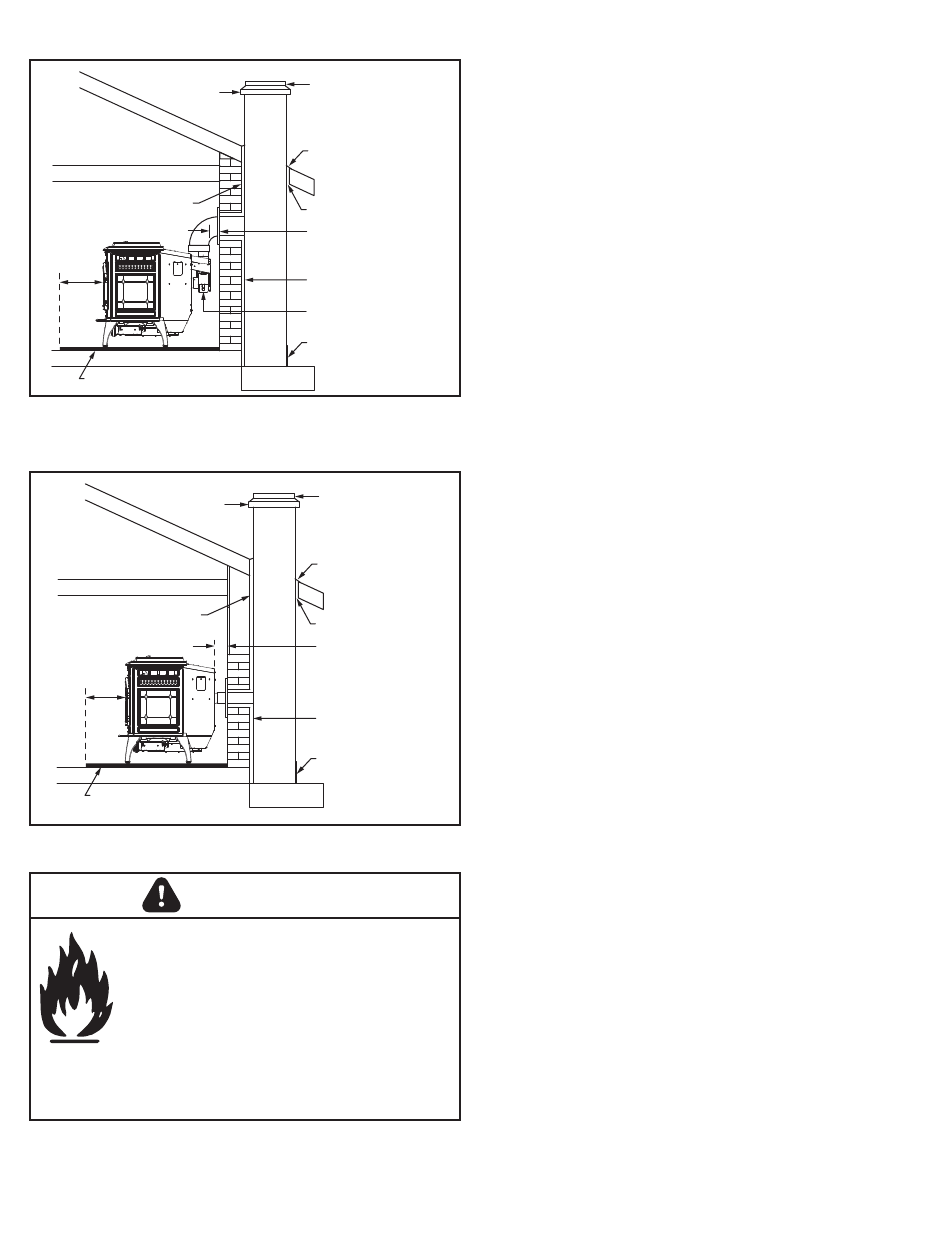

E. Maçonnerie
Chapeau en béton
Dégagement de 25 mm
[1 po] par rapport au pare-feu
152 mm
(6 po) min
Plaque d'âtre non combustible
Figure 19.1
F. Maçonnerie, autre option
Chapeau en béton
Dégagement de 25 mm (1 po)
avec coupe-feu
152 mm
(6 po) min
Plaque d'âtre non combustible
Figure 19.2
AVERTISSEMENT
Risque d'incendie.
Inspection de la cheminée :
• La cheminée de maçonnerie doit être
en bon état.
• Elle doit être conforme à la norme
NFPA 211.
• Les cheminées préfabriquées doivent
avoir un diamètre minimal de 152 mm
(6 po) selon la norme UL103 HT.
19
Revêtement de
tuyau de cheminée
en argile réfractaire
avec espace d'air
Solin
Dégagement de 25 mm (1 po)
76 mm (3 po) min par
rapport aux matériaux
combustibles
Revêtement
Couvercle de nettoyage
Porte de nettoyage
étanche à l'air
Revêtement de tuyau
de cheminée en argile
réfractaire avec
espace d'air
Solin
Dégagement de 25 mm (1 po)
51 mm (2 po) min par
rapport aux matériaux
combustibles
Revêtement
Porte de nettoyage
étanche à l'air
7080-802C 08/21
