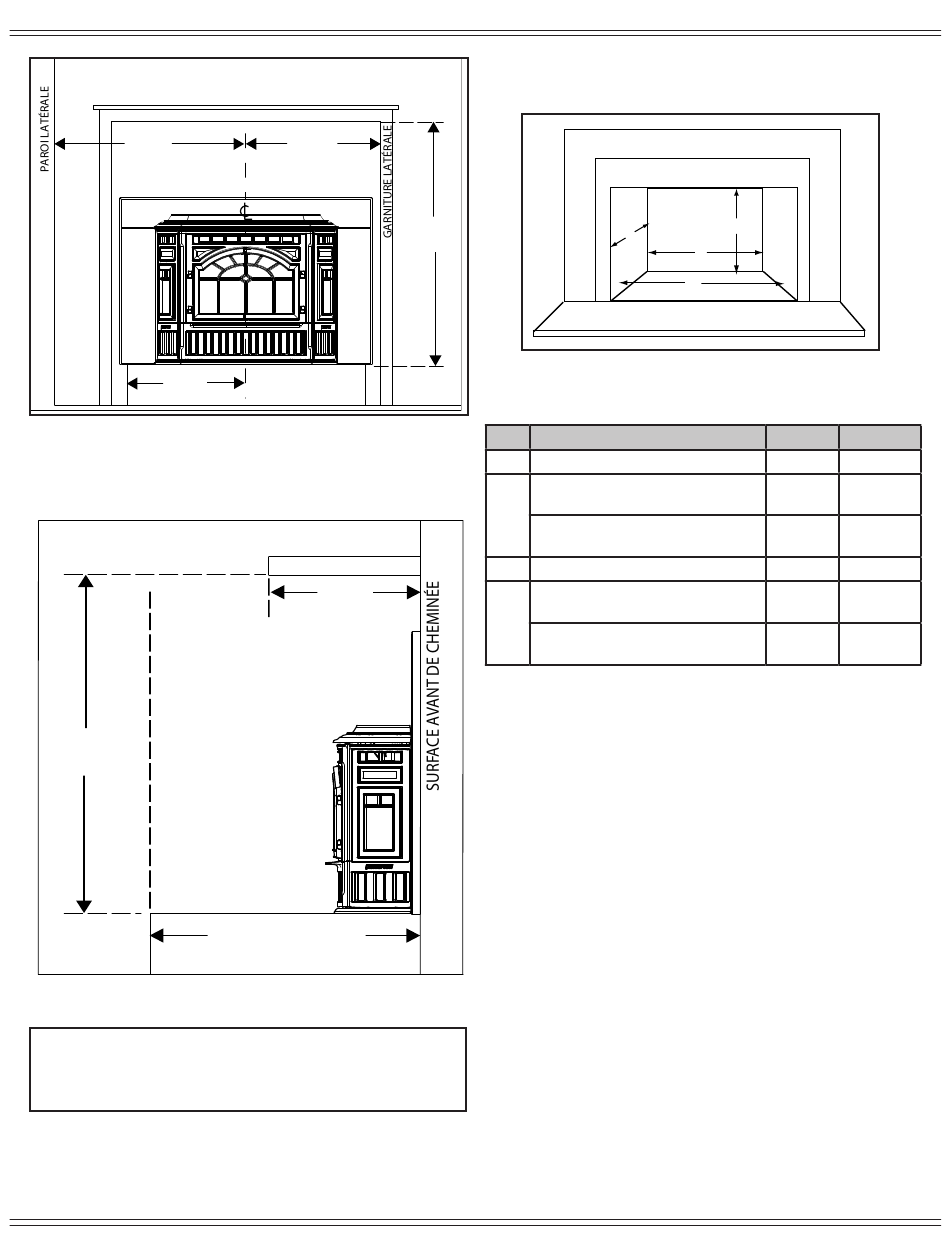

Encastrée à évacuation verticale
GARNITURE SUPÉRIEURE
24-5/16 po
(618mm)
16 po
(406mm)
Figure 9.1
41-3/4 po
(1060mm)
Figure 9.2
EXTENSION DE LA TÉLÉCOMMANDE
Aucune protection thermique requise
Protection antibrouillard seulement!
* Si la profondeur du manteau est de 10 pouces ou moins, que la
hauteur du foyer au bas du manteau est de 39-3 / 4 pouces.
Si vous utilisez une extension de foyer, toutes les pièces ou matéri-
aux utilisés dans la construction doivent être incombustibles.
12 mai, 2017
18-5/16 po
(465mm)
EXTENSION
DU FOYER
MANTEAU
12 po
max *
ETATS-UNIS 15-1/8 po
CANADA 15-1/8 po (537mm)
C. Ouverture minimum pour les cheminées
en maçonnerie et foyers sans dégagement
29-3/4 po
(1010mm)
Figure 9.3
A Largeur arrière
Profondeur (Ensemble de pan-
neaux en acier)
B
Profondeur (Ensemble de pan-
neaux de fonte)
C Hauteur
Largeur avant (Ensemble de
panneaux en acier)
D
Largeur avant (Ensemble de
panneaux de fonte)
FC7082-131K
ENCASTRÉ MT VERNON E2
A
D
C
B
Emplacement Pouces
24-3/8
32-1/4
32-1/4
24-1/8
16-5/8
16-1/4
Millimètres
619
819
819
613
422
413
