B. INCLINAISON VERTICALE VERTICALE AVEC DE L'AIR
EXTÉRIEUR.
REMARQUE : Contrôlez soigneusement les dégagements de
ce type d'installation pour disposer d'un espace suffisant pour le
conduit connecté à la prise d'air extérieur.

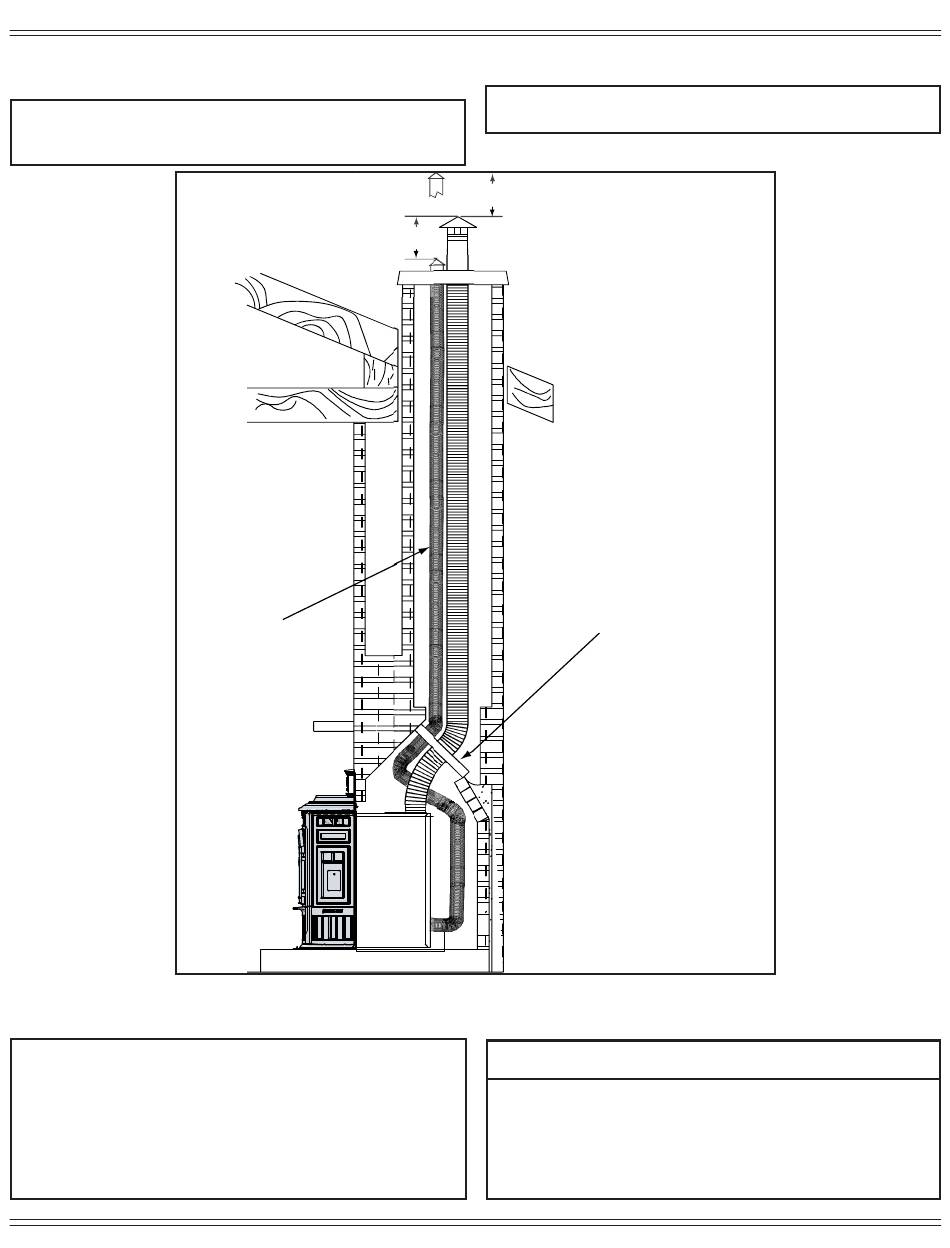

Figure 17.1
REMARQUE : Au Canada, ce foyer encastré doit être installé avec
une doublure continue de cheminée de 152 mm (6 po) de diamètre
s'étendant du foyer au sommet de la cheminée. La doublure de
cheminée doit être conforme aux exigences de la Classe 3 de
la norme CAN/ULC-S635, pour les systèmes de doublure de
maçonnerie existante ou cheminées et évacuations préfabriqués,
ou la norme CAN/ULC-S640, pour les systèmes de doublures de
nouvelles cheminées de maçonnerie.
12 mai, 2017
305 mm min.
au-dessous
Embout de la
prise d'air en
haut de la
cheminée
(vertical)
REMARQUE : Au Canada, seule une doublure complète est
permise selon ULC S628, ORD ULC C1482-M1990.
305 mm min.
au-dessus
REMARQUE : Placez une plaque
métallique autour du conduit et
calfeutrez tous les bords avec une
isolation non-inflammable, par
exemple de la fibre de verre, de la
laine ou de la céramique minérale.
N'utilisez aucun calfeutrage haute
température pour sceller les bords.
Cela vous empêcherait d'effectuer
des réparations plus tard en cas
de besoin.
Vérifiez les codes du bâtiment avant l'installation.
• L'installation DOIT être en conformité avec les codes et réglementations
locaux, régionaux, des États et nationaux.
• Consultez les organismes professionnels du bâtiment, les pompiers ou
les autorités compétentes locales concernant les restrictions, l'inspection
des installations et la délivrance des permis de construire.
FC7082-131K
ENCASTRÉ MT VERNON E2
ATTENTION
17
