Systèmes d'évacuation des gaz
A. INCLINAISON HORIZONTALE AVEC L'AIR
EXTÉRIEUR.
ATTENTION
Ne jamais aspirer l'air de combustion extérieur, de :
• Une cavité du mur, du sol ou du plafond.
• Un espace fermé, par exemple dans un grenier ou garage.

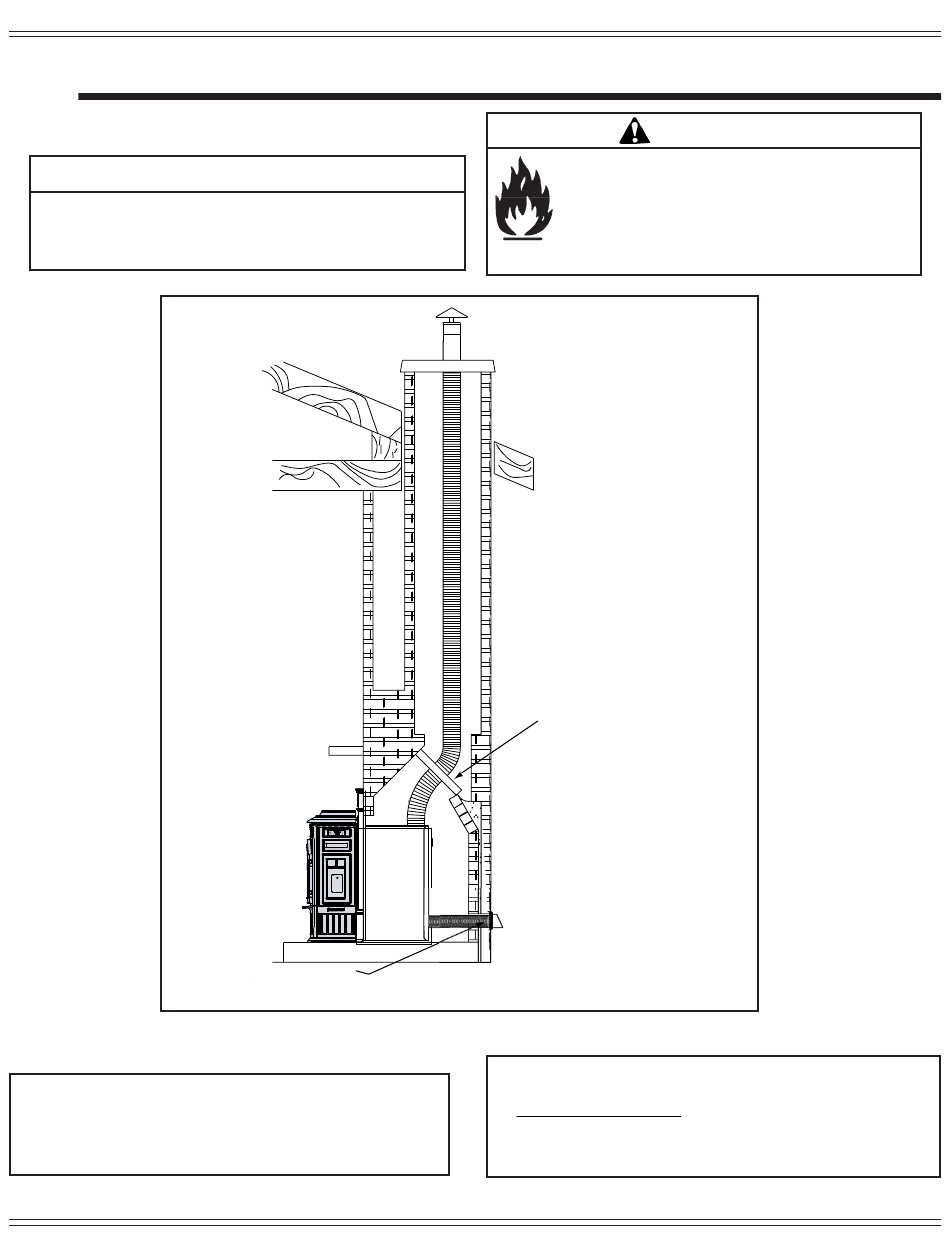

Figure 16.1
REMARQUE :
Au Canada, si on souhaite traverser une paroi ou une cloison
en matériau combustible, l'installation doit être en conformité avec
CAN/CSA-B365.
16
Air extérieur par la paroi
arrière (horizontal)
Risque d'incendie.
Inspection de la cheminée :
• La cheminée en maçonnerie doit être en bon état.
• Elle doit être en conformité avec la norme NFPA 211.
• La cheminée préfabriquée doit être d'au moins 152 mm
(6 po) selon UL103 HT.
REMARQUE : Placez une plaque
métallique autour du conduit
d'évacuation et calfeutrez tous
les bords avec une isolation
non-inflammable, par exemple
de la fibre de verre, de la laine
ou de la céramique minérale.
N'utilisez aucun calfeutrage haute
température pour sceller les bords.
Cela vous empêcherait d'effectuer
des réparations plus tard
en cas de besoin.
REMARQUE :
• Les figures illustrent des installations typiques et ne sont données
QU'À TITRE D'INDICATION.
•
Les illustrations/diagrammes ne sont pas à l'échelle.
• Les installations varient selon les préférences individuelles.
