Dimensions et dégagements
A. Dimensions de l'appareil
15 po
[382mm]
13-1/8 po
[333 mm]

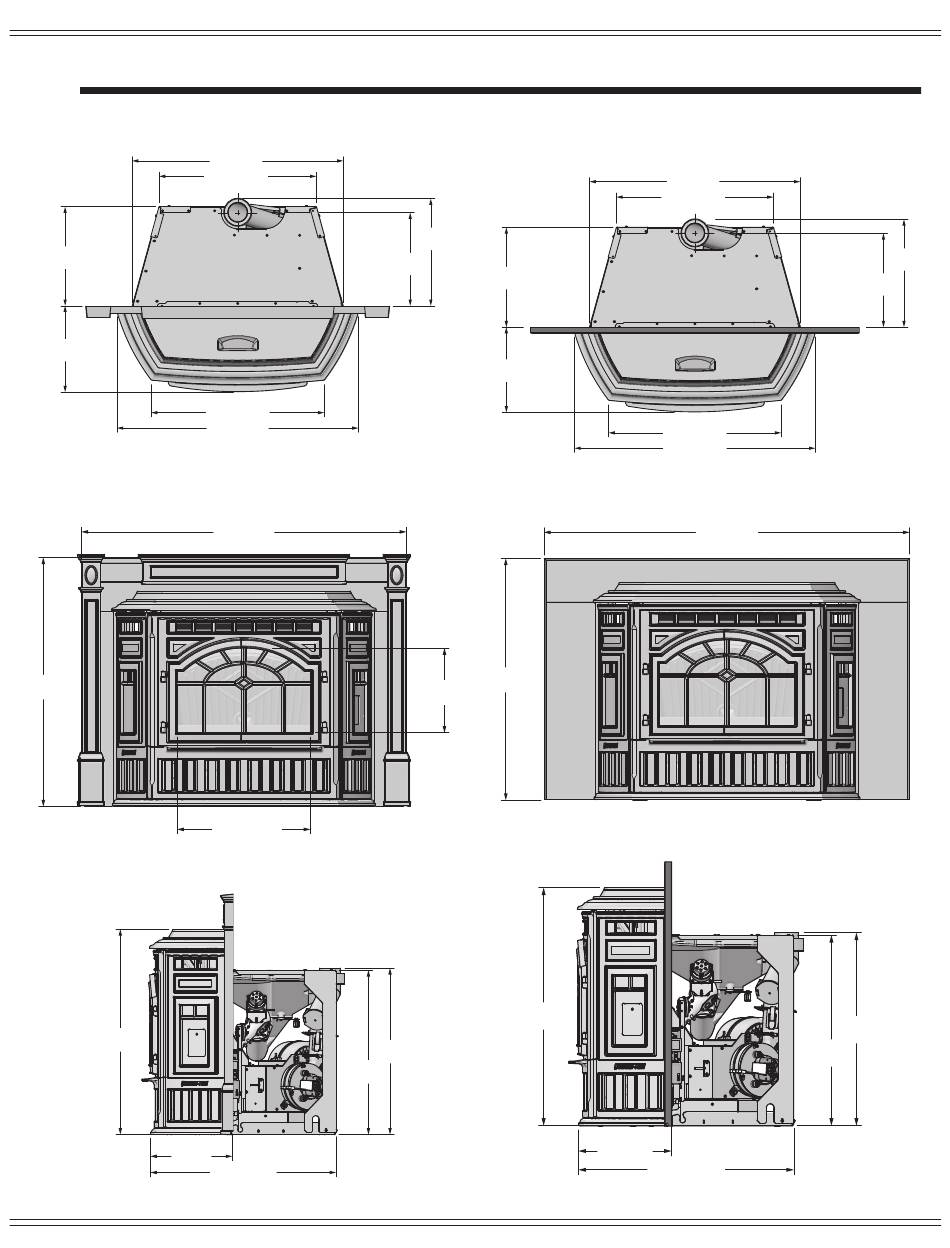

Figure 7.1 – Vue de dessus avec le jeu de panneaux
coulés
34-1/2 po
[876mm]
Figure 7.2 –Vue de face avec le jeu de panneaux coulés
29-3/4 po
[756mm]
11-7/8 po
[302mm]
Figure 7.3 –Vue latérale avec jeu de panneaux coulés
12 mai, 2017
32 po [814mm]
23-7/8 po [606mm]
26-1/4 po [667mm]
36-5/8 po [93 mm]
45 po [1143mm]
18-1/2 po [469mm]
24-1/8 po
[613mm]
23-7/8 po
[605mm]
26-7/8 po [683mm]
16-1/4 po
[413mm]
14-1/8 po
[359mm]
15-1/8 po
[384mm]
13 po
[330mm]
Figure 7.4 – Vue de dessus avec le panneau surround
basique
33 po
[838mm]
11-3/4 po
[297mm]
Figure 7.5 – V Vue de face avec le panneau de base
29-3/4 po
[756mm]
Figure 7.5 – V ue latérale avec un ensemble surround
FC7082-131K
ENCASTRÉ MT VERNON E2
32 po [814mm]
23-7/8 po [606mm]
26-1/4 po [667mm]
36-5/8 po [930mm]
50 po [1270mm]
surround
11-13/16 po
[300mm]
26-7/8 po [683mm]
surround basique
16-3/8 po
[415mm]
14-1/4 po
[361mm]
24-1/8 po
[613mm]
23-7/8 po
[605mm]
