ENCASTRÉ MT VERNON E2
2
Par où commencer
A. Considérations relatives à la conception,
l'installation et l'emplacement
1. Emplacement de l'appareil
AVIS : Vérifiez les codes du bâtiment avant l'installation.
• L'installation DOIT être en conformité avec les codes
et réglementations locaux, régionaux, des États et nationaux.
• Consultez la société d'assurance, les responsables de construction
locaux, d'incendie ou les autorités compétentes pour les restrictions,
l'inspection des installations et les permis.
Il est recommandé de préparer un schéma d'installation avant de
commencer les travaux, en utilisant des dimensions exactes pour les
dégagements et les zones de protection du sol. L'emplacement choisi
pour l'appareil et la cheminée aura une influence sur leurs performances.
Tenir compte :
• La sécurité, aspect pratique, zone de passage
• La mise en place de la cheminée et du carneau, et minimisation du
nombre de conduits déportés de la cheminée.
• La disposition de l'appareil à un endroit où une cheminée
homologuée pourra traverser le plafond et le toit (installation
verticale) ou un mur extérieur (installation horizontale).
• L'installation d'un ensemble de prise d'air extérieur affectera
l'emplacement de l'extrémité du conduit d'évacuation.

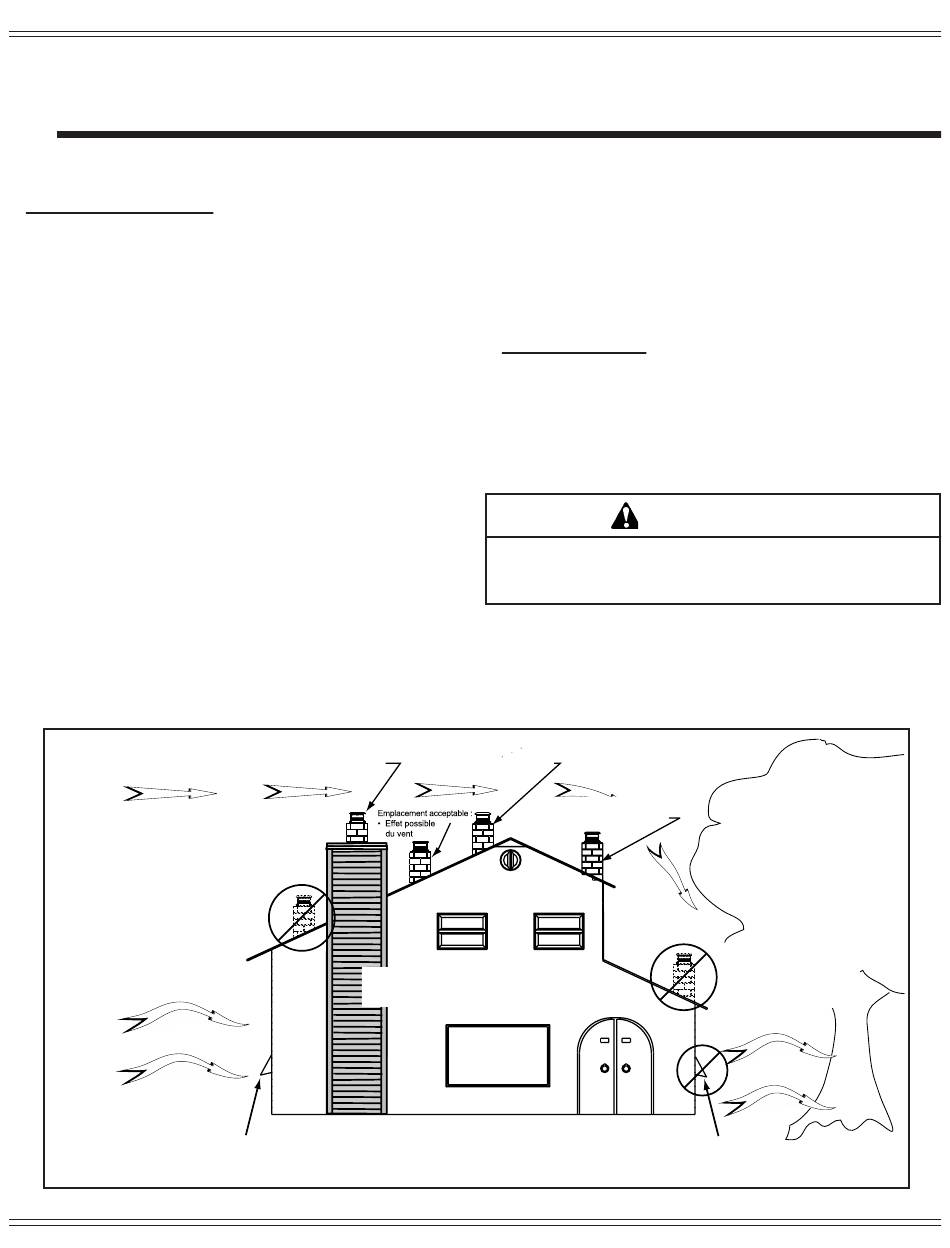

Quand vous sélectionnez l'emplacement du conduit d'évacuation et
son extrémité, le meilleur endroit se trouve au-dessus du faîte du toit,
lorsque possible. Cela minimise l'effet du vent.
Emplacement NON recommandé :
• N'est pas le point le plus haut du toit
• Wind loading possible
En direction du vent
Recommandé :
Prise d'air extérieur
en direction du vent
Figure 5.1
4
Manuel de l'installateur
Emplacement recommandé :
• Au-dessus du faîte du toit
Recommandé :
• Coffrage extérieur isolé dans
les climats plus froids
Toits de bâtiments à plusieurs niveaux
Comme les gaz de combustion des granulés peuvent contenir des
cendres, de la suie ou des étincelles, tenez compte de ce qui suit :
• Emplacements des fenêtres
• Emplacement des prises d'air
• Emplacement du climatiseur
• Emplacement du surplomb, des soffites, des toits de porche,
des murs adjacents
• Aménagement paysager, végétation
• Extrémité horizontale ou verticale du conduit d'évacuation
2. Support de plancher
Le plancher sur lequel il est prévu d'installer le foyer doit supporter le
poids de l'appareil, du combustible et de la cheminée.
Assurez-vous que le plancher supporte ces charges avant de
commencer l'installation. Renforcez le plancher pour qu'il supporte ce
poids avant l'installation. Le poids de l'appareil est de 231 kg (510 lb),
253 kg (557 lb) maximums avec le poids du combustible ajouté.
Danger d'incendie Les pièces endommagées risquent de
compromettre un fonctionnement sécuritaire. Ne PAS installer de
composant endommagé, incomplet ou de substitution.
ATTENTION! Si vous brûlez du maïs égrené, vous devez utiliser des conduits
d'évacuation spécialement conçus pour ce type de combustible pour éviter
leur corrosion ou dégradation. Suivez les instructions du fabricant du conduit.
Emplacement recommandé :
• Au-dessus du faîte du toit
• Dans l'espace chauffé
Emplacement acceptable :
• Effet possible du vent
FC7082-131K
AVERTISSEMENT
Emplacement NON recommandé :
• Trop près d'un arbre
• Sous une structure adjacente
• Plus bas que la ligne de toit
• Éviter le mur extérieur
Dirigé sous le vent
NON recommandé :
Prise d'air extérieur
dirigé sous le vent
12 mai, 2017
