Par où commencer
A. Considérations relatives à la conception,
l'installation et l'emplacement
1. Emplacement de l'appareil
AVIS : Vérifiez les codes de construction du bâtiment avant l'installation.
• L'installation DOIT être en conformité avec les codes et
réglementations locaux, régionaux, provinciaux et nationaux.
• Consultez la société d'assurance, les responsables des codes de
construction locaux, les pompiers ou les autorités compétentes
pour les restrictions, l'inspection des installations et les permis.
Il est recommandé de préparer un schéma d'installation avant de
commencer les travaux, en utilisant des dimensions exactes pour
les dégagements et les zones de protection du sol. L'emplacement
choisi pour l'appareil et la cheminée aura une influence sur
leurs performances.
Tenir compte de :
• La sécurité, aspect pratique, zone de passage
• L'emplacement de la cheminée et du carneau pour minimiser le
nombre de dévoiements.
• Placez l'appareil à un endroit où une cheminée homologuée
pourra traverser le plafond et le toit (installation verticale) ou un
mur extérieur (installation horizontale).
• L'installation du kit de prise d'air extérieur affectera l'emplacement
de l'extrémité du conduit d'évacuation.
Quand vous sélectionnez l'emplacement du conduit d'évacuation et
son extrémité, le meilleur endroit se trouve au-dessus du faîte du
toit, lorsque possible. Cela minimise l'effet du vent.

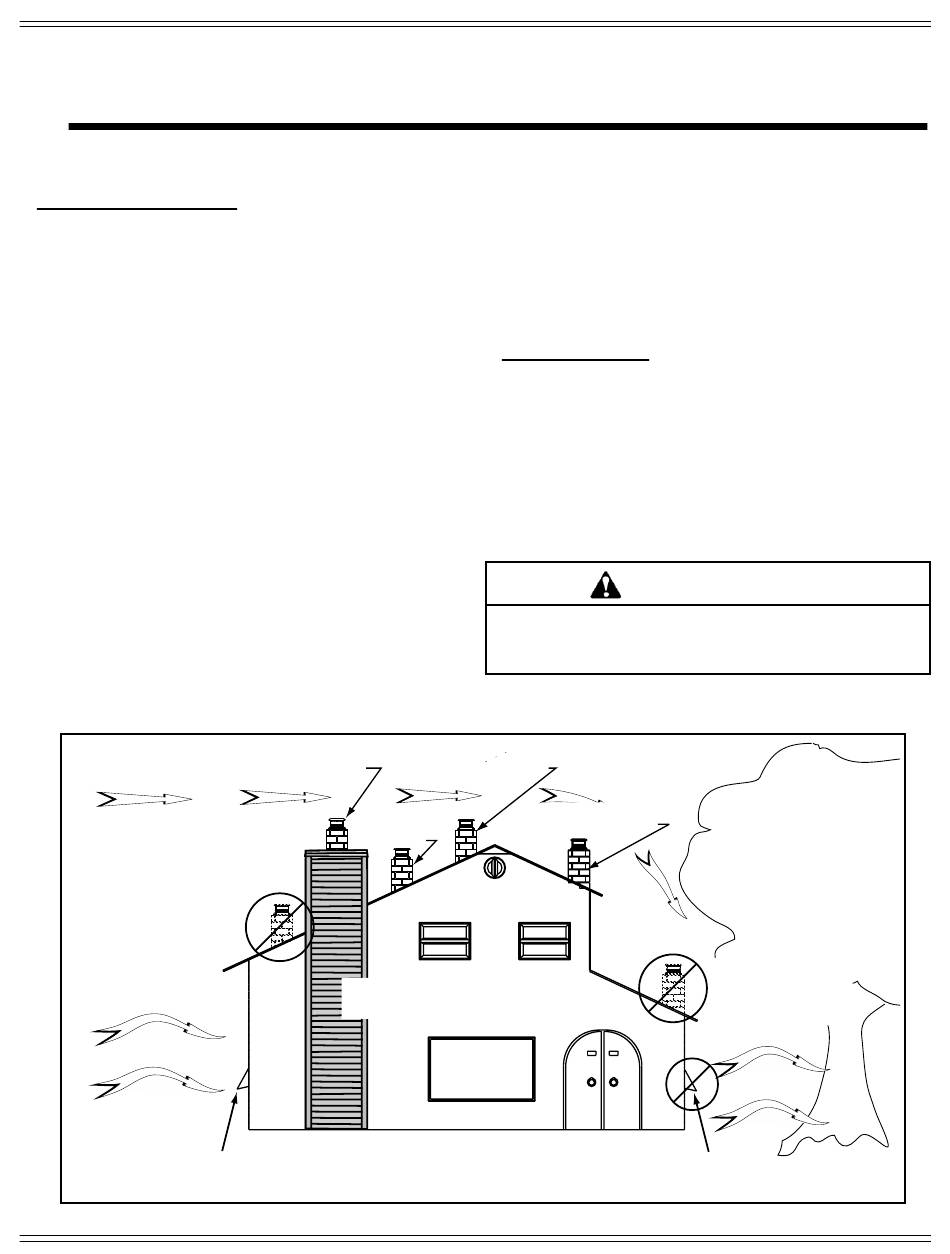

Emplacement NON recommandé :
• N'est pas le point le plus élevé du toit
• Effet possible du vent
En direction du vent
Recommandé :
Prise d'air extérieur
située face au vent
Figure 4.1
4
Emplacement recommandé :
• Au-dessus du faîte du toit
Emplacement acceptable :
• En-dessous du faîte
du toit
Recommandé :
• Coffrage extérieur isolé dans
les climats plus froids
Toits à plusieurs niveaux
Comme les gaz de combustion des granulés peuvent contenir des
cendres, de la suie ou des étincelles, tenez compte de ce qui suit :
• Fenêtres
• L'emplacement des prises d'air
• L'emplacement du climatiseur
• L'emplacement du surplomb, des avant-toits, des auvents,
des murs adjacents
• L'aménagement paysager, la végétation
• L'extrémité horizontale ou verticale du conduit d'évacuation
2. Support de plancher
Le plancher sur lequel il est prévu d'installer le foyer doit supporter le
poids de l'appareil, du combustible et de la cheminée.
Assurez-vous que le plancher supporte ces charges avant
de commencer l'installation.
supporte ce poids avant l'installation. Le poids de l'appareil est
de 231 kg (510 lb), 253 kg (557 lb) maximums avec le poids du
combustible ajouté.
Risque d'incendie ! Les pièces endommagées risquent
de compromettre un fonctionnement sécuritaire. N'installez
AUCUN composant endommagé, incomplet ou de substitution.
Emplacement recommandé :
• Au-dessus du faîte du toit
• Dans l'espace chauffé
Emplacement acceptable :
• Effet possible du vent
7082-131J
Renforcez le plancher pour qu'il
AVERTISSEMENT
Emplacement NON recommandé :
• Trop près d'un arbre
• Sous une structure adjacente
• Plus bas que le faîte du toit
• Éviter le mur extérieur
Abrité du vent
NON recommandé :
Prise d'air extérieur
abrité du vent
Le 3 août 2015
