Démontage Des Parois En Fonte; Encadrement Et Ensemble De Garnitures - Fonte - Quadra-Fire MTVI-E2-MBK Manuel D'installation

3 pouces
haute Set
3 pouces
haute Set
Installer la garniture avant
derniers, côté de
chevauchement des pièces
d'angle de finition

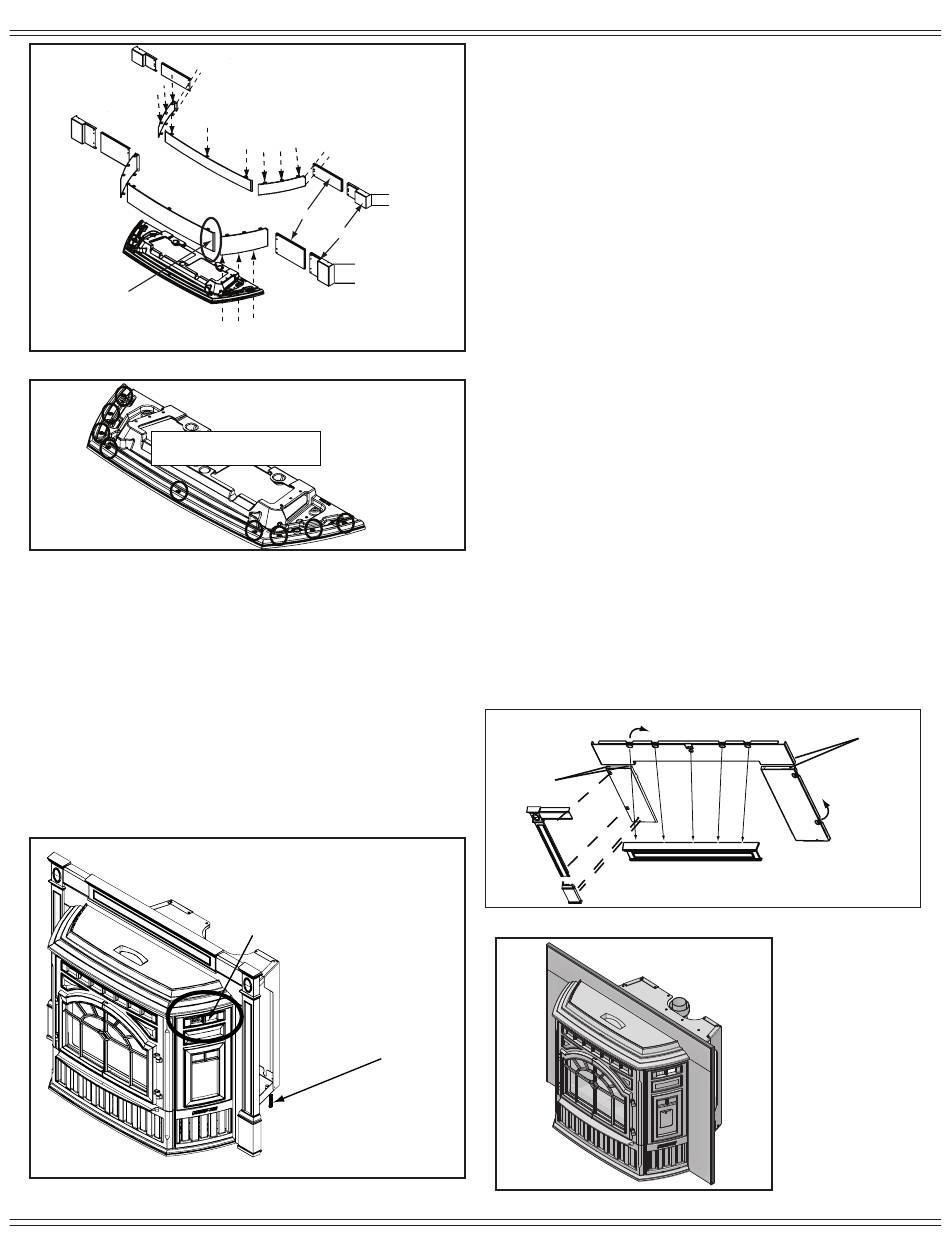

Figure 19.1
9 des trous de fixation -
3 de chaque côté et à l'avant 3
Figure 19.2
D. Démontage des parois en fonte
Pour installer le panneau et les garnitures, enlevez les parois en
fonte.
1. Une attache est installée au dos de la paroi en fonte, au milieu
de son ouverture supérieure (figure 19.3).
2. Placez vos doigts dans l'ouverture et serrez le verrou. Vous
pouvez maintenant tirer la paroi vers vous et l'enlever. Placez-la
sur une surface de protection pour ne pas endommager son
fini.
3. Pour replacer la paroi, installez d'abord le fond. Serrez le verrou
dans la direction opposée. Mettez en place la paroi en fonte,
puis libérez le verrou. Le verrou s'accroche au support pour
maintenir la paroi en place.
Figure 19.3 – Illustré avec le panneau en fonte installé
12 mai, 2017
fixer la garniture d'insérer
à l'intérieur insert
3 po
de base
fondre
5 po
joindre garniture
à la base de la sous
Emplacement du
loquet pour enlever
les côtés moulés
Abaissez les boulons
de nivellement si
nécessaire pour maintenir
le niveau d'insertion lors de
l'installation du support
du foyer.
E. Encadrement et ensemble de garnitures – fonte
Inclus dans l'ensemble d'encadrement : (2) panneaux latéraux,
gauche et droit, (1) panneau supérieur, (1) paquet d'attaches.
Pièces incluses dans l'ensemble de garnitures en fonte :
(2) pieds en fonte décoratifs, gauche et droit, (1) en-tête
décorative en fonte, (2) semelles en fonte décoratives, gauche et
droite (1) paquet d'attaches.
Outils nécessaires : Tournevis électrique à tête cruciforme
1. Déballez le contenu du carton en faisant attention à ne pas
égratigner ou endommager les pièces décoratives en fonte.
2. Posez les encadrements face contre le bas sur une surface de
protection pour éviter d'égratigner la peinture.
3. Fixez les jambes de l'encadrement au panneau supérieur au
moyen des vis fournies.
4. Courbez maintenant les languettes vers le bas contre la face
arrière du panneau, 5 en haut et 2 sur chaque pied. Laissez les
panneaux face vers le bas. Figure 19.4
5. Placez les pièces de garniture en fonte correspondantes (2
pieds décoratifs en fonte et 1 en-tête décoratif en fonte) sous
les panneaux, également face vers le bas.
6. Placez la rondelle fournie sur la languette et vissez la garniture
sur le panneau. Faites la même chose avec toutes les languettes.
7. Vissez les semelles en fonte.
8. Enlevez les parois en fonte gauche et droite de l'encastré. Voir
la figure 19.3.
9. Glissez soigneusement l'encadrement et la garniture par-
dessus l'encastré pour les mettre en place, de façon à ce que
les trous correspondants du panneau soient en face des trous
de montage sur l'encastré. Fixez-la avec les vis fournies.
1. vis panneaux
ensemble
Figure 19.4
Figure 19.5 – Vue après assemblage
FC7082-131K
ENCASTRÉ MT VERNON E2
2. Pliez les pattes vers le bas
3. installer la distribution tête de garniture
1. vis panneaux
ensemble
2.Pliez les
pattes vers
le bas
19
