C. I nstallation de l'adaptateur pour ventilation
par le haut
Adaptateur pour ventilation par le haut de 76 mm (3 po)
Adaptateur de dévoiement pour ventilation par le haut
de 76 mm à 152 mm (3 à 6 po)
Installation de l'adaptateur pour ventilation par le haut
1. Appliquez une couche de silicone haute température sur
la sortie de ventilation de 76 mm (3 po). Ne mettez pas
de silicone à l'intérieur du tuyau (Figure 21.1).
2. Faites glisser l'adaptateur pour ventilation par le haut sur
la sortie de ventilation arrière et ajustez l'assemblage en
position verticale, jusqu'à ce que le dessus de la sortie
de conduit de cheminée soit centré et parfaitement
horizontal (Figure 21.1).
3. Alignez la fente à la gauche de l'adaptateur avec le trou
à l'arrière de l'appareil et fixez le tout avec la vis. Vous
pouvez percer le trou avec la mèche no 26 fournie, mais
seulement si nécessaire (Figure 21.2).
4. Installez les 5 vis de montage, 3 à la gauche et 2
à la droite.
5. Percez 2 trous avec la mèche no 26 au travers de la sortie
de ventilation arrière, en utilisant les 2 trous se trouvant
déjà dans le court tuyau horizontal de l'adaptateur pour
ventilation par le haut en tant que guide. Posez les vis.
6. Installez le conduit de ventilation dans l'adaptateur pour
ventilation par le haut (assurez-vous d'appliquer de
la silicone à tous les joints). Pour utiliser un système
de ventilation de 152 mm (6 po) existant, installez
l'adaptateur de dévoiement de 76 à 152 mm (3 à 6 po)
avant d'installer le conduit de ventilation.
7. Pour nettoyer l'adaptateur pour ventilation par le haut,
ouvrez le couvercle de nettoyage et éliminez toute
accumulation de débris (Figure 21.2).
Sortie de ventilation
arrière en silicone

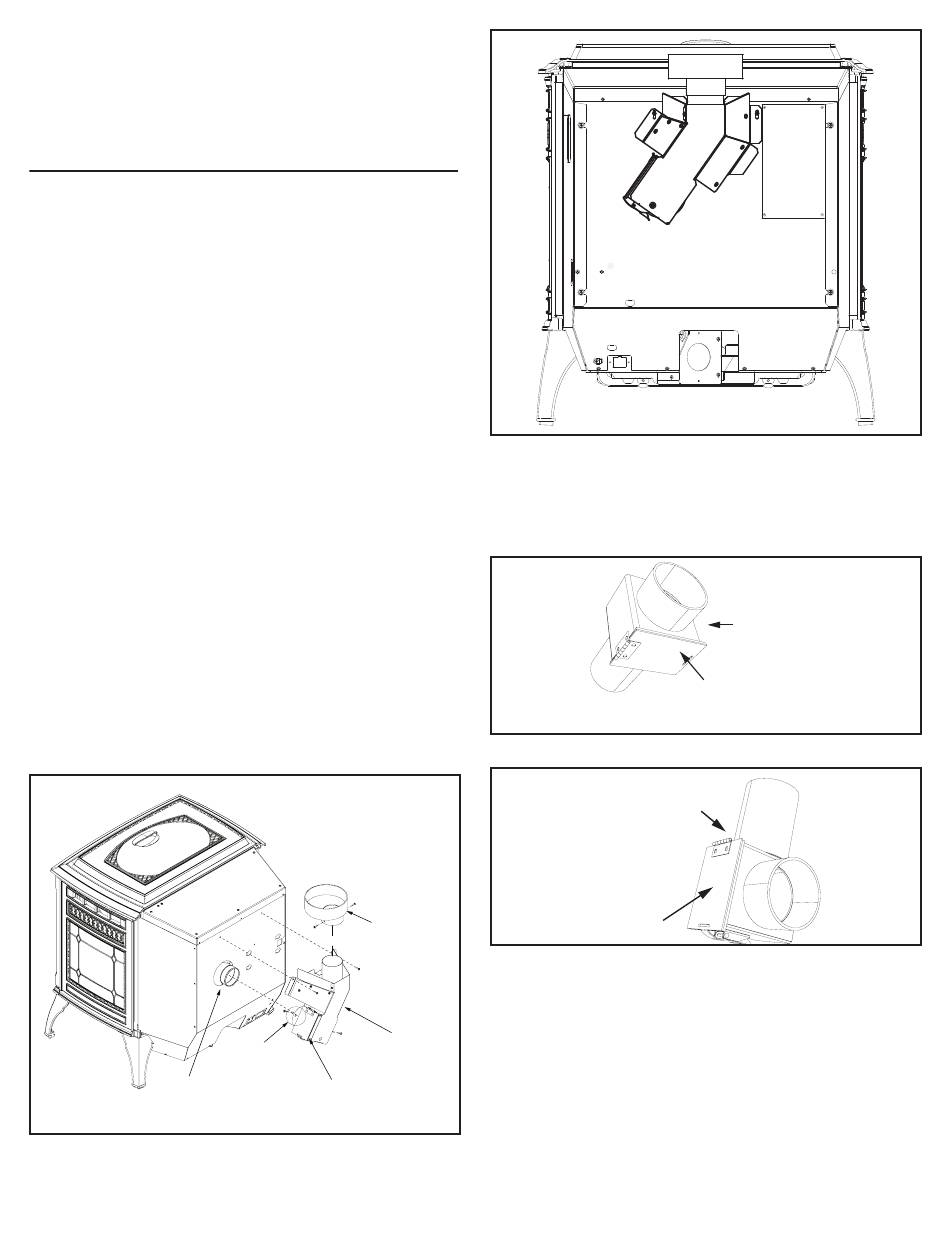

Figure 21.1
21
Adaptateur
de dévoiement
de 76 à 152 mm
(3 à 6 po)
Adaptateur pour
Percer un trou.
ventilation par
1 de chaque côté
le haut
de 76 mm
Couvercle
(3 po)
de nettoyage
Figure 21.2
D. V entilation par l'arrière et ventilation par
l'arrière à un adaptateur pour ventilation
par le haut
Figure 21.3 - Adaptateur pour ventilation par l'arrière
Adaptateur pour ventilation
par le haut (TPVNT-6)
Couvercle
de nettoyage
Figure 21.4 - Adaptateur de ventilation par l'arrière à ventilation
par le haut - 90°
1. Appliquez une couche de silicone haute température sur
la sortie de ventilation de 76 mm (3 po). Ne mettez pas
de silicone à l'intérieur du tuyau (Figure 21.1).
2. Faites glisser l'adaptateur sur la sortie de ventilation arrière
et ajustez l'assemblage jusqu'à la position appropriée.
3. Installez le conduit de ventilation dans l'adaptateur.
7080-802C
Adaptateur pour
ventilation
par l'arrière
(811-0620)
Couvercle de nettoyage
