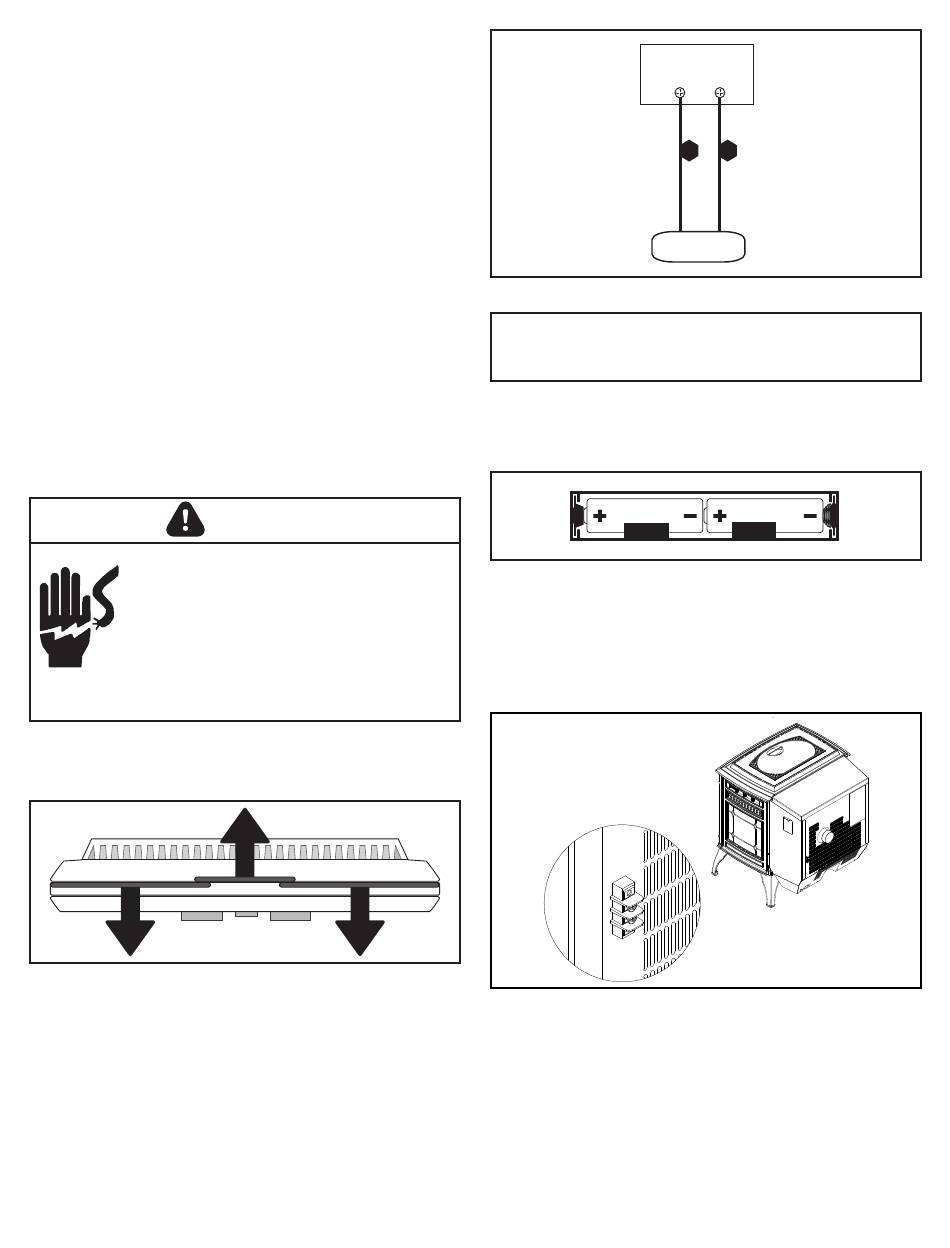

F. Installation et utilisation du thermostat
L'ensemble est livré avec un thermostat mural programmable
et 7,62 m (25 pi) de fil de thermostat. Si vous avez besoin
d'une plus grande longueur, assurez-vous d'utiliser un fil de
thermostat continu de calibre 18 à 22. Pour une performance
maximale, votre thermostat doit :
• Être installé sur un mur à l'intérieur, environ 1,52 m (5 pi)
au-dessus du plancher;
• Ne pas être situé là où il y a une mauvaise circulation
d'air, comme dans un coin ou une alcôve, ou derrière des
portes, une bibliothèque ou d'autres objets;
• Être situé loin des courants d'air, de la lumière directe du
soleil, des lampes, des téléviseurs, des radiateurs, des
murs près de fenêtres et de la chaleur directe de l'appareil;
• Ne pas être situé dans un environnement humide, car
cela peut causer de la corrosion, ce qui pourrait réduire
la durée de vie du thermostat; et
• Si de la peinture ou des travaux de construction seront
effectués à proximité, être complètement couvert. On
peut également attendre que les travaux soient terminés
avant l'installation.
Danger d'électrocution.
• Ne pas retirer la broche de mise à la terre
de la fiche.
• Brancher directement dans une prise à trois
broches bien mise à la terre.
• Faire passer le cordon au loin de l'appareil.
• Ne PAS faire passer le cordon sous ou
devant l'appareil.
1. Séparez le corps du thermostat de la plaque de montage
en tirant délicatement les deux pièces en les éloignant
(Figure 23.1).
Figure 23.1
2. Utilisez une perceuse avec une mèche de 3/16 po pour
les panneaux de gypse et de 7/32 po pour le plâtre.
3. En utilisant un marteau, enfoncez les ancrages muraux.
4. Faites passer les fils dans l'ouverture dans la plaque
de base et tenez la base contre le mur tandis que
vous alignez les trous. Fixez la plaque de base avec
un tournevis cruciforme et deux vis.
5. Connectez le fil de votre thermostat aux bornes W et R
(Figure 23.2).
23
ATTENTION
Figure 23.2
REMARQUE : Assurez-vous que les bouts nus des fils
sont entièrement enfoncés dans le bornier tandis que
vous serrez les vis.
6. Il y a deux piles AA ALKALINES SEULEMENT déjà
installées dans le thermostat; pour l'activer, retirez
l'onglet de plastique noir se trouvant dans le
compartiment des piles.
Figure 23.3
7. Enfoncez le thermostat dans la plaque de base.
Il y a un bornier à quatre vis situé dans le coin inférieur
gauche de l'appareil, directement au-dessus de l'entrée du
câble d'alimentation. Les deux vis du centre sont pour les
fils du thermostat.
Figure 23.2
7080-802C
R W
R W
Appareil
PILE PILE
