B. Retrait et installation du panneau décoratif
Votre appareil est expédié avec deux options de côtés, l'une
est un panneau latéral complet (Figure 16.1) et un panneau
latéral à tuiles (Figure 16.2). Il y en a deux chacun et il n'y
a aucun côté droit ou gauche, ceux-ci pouvant donc être
changés à tout moment.
Les appareils sont expédiés avec une pince pour le
panneau latéral complet, de chaque côté. Retirez et jetez
les goupilles avant l'utilisation. (Figures 16.3)
Retrait du panneau latéral complet
1. Retirez le panneau complet du côté en le soulevant
et en le retirant de l'appareil (utilisez un outil plat afin de
forcer le bas au besoin). Figure 16.4
Remarque : Utilisez uniquement une peinture haute
température de 149 °C (300 °F) peut être utilisée pour
repeindre le panneau latéral complet! NE PAS utiliser sur
le reste de l'appareil qui nécessite une peinture haute
température de 649 °C (1200 °F).
Installation du panneau latéral à tuiles
1. Retirez le cadre des tuiles du côté de l'appareil en
le soulevant et le retirant de l'appareil. La figure 16.4
présente le retrait du panneau latéral complet.
2. Empilez les tuiles incombustibles dans le cadre, comme
il est indiqué à la figure 16.2.
3. Fixez à nouveau le cadre des tuiles Figure 16.5.
Exigences concernant la dimension des carreaux :
Épaisseur maximale : 8 mm (5/16 po)
Longueur et largeur maximale : Carré de 302 mm (11-7/8 po)
Longueur et largeur minimale : Carré de 297 mm (11-11/16 po)

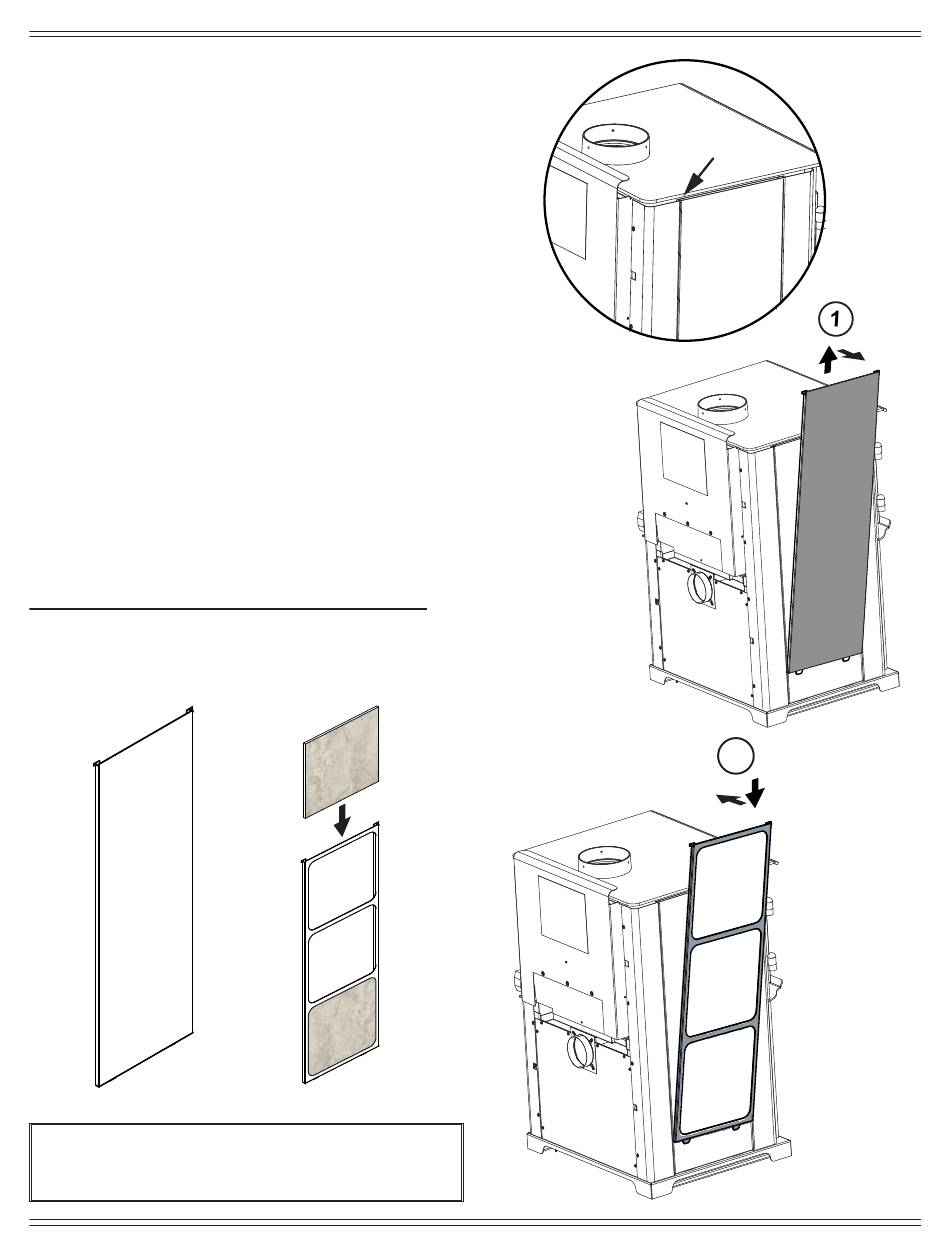

Figure 16.1
AVERTISSEMENT!
N'utilisez que des tuiles de matériaux incombustibles.
16
Figure 16.2
7037-158D
Figure 16.3
Figure 16.4
Pince de
fixation
3
Figure 16.5
