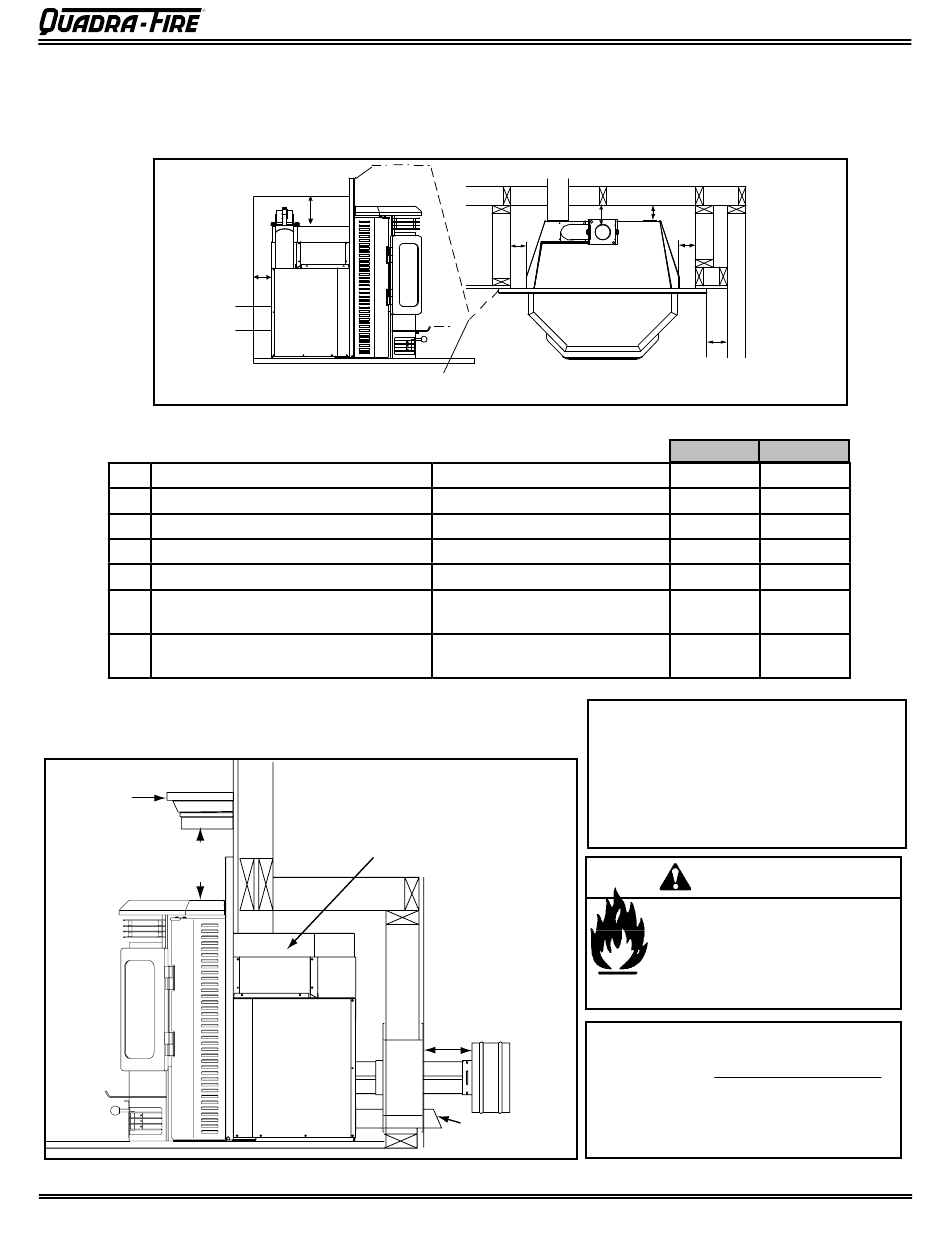

B. Dégagements par rapport aux matériaux inflammables, UL et ULC
Un kit de carénage arrière est nécessaire pour une installation intégrée.
PAS DE DÉGAGEMENT (0mm ENTRE LA SECTION EXPOSÉE ET LA MOULURE AVANT
Figure 9.1
A
Dessus de Carénage
B
Faces latérales du carénage intérieur
C
Dos du carénage intérieur
D
Entre le conduit d'évacuation et les
matériaux combustibles
E
Du bord extérieur de l'ensemble de
panneaux aux matériaux combustibles
INSTALLÉ SOUS FORME D'UNITÉ ENCASTRÉE
Illustré avec le conduit arrière et une prise d'air extérieur (facultatif)
Tablette de
cheminée
combustible
12 po
(305mm)
Figure 9.2
Octobre 29, 2015
UNITÉ ENCASTRÉE
A
C
Évacuation supérieure
Évacuation arrière
Évacuation supérieure ou arrière
Évacuation supérieure
Évacuation arrière
Évacuation supérieure ou arrière
Illustré avec la trémie étendue
6 po
(152 mm)
Carénage
arrière
7014-188M
1200-I Foyer encastré à granulés
D
B
AVIS :
Bien que le dégagement minimum pour
l'extrémité de terminal soit de 152 mm (6 po),
il y a possibilité d'accumulation de suie autour
de la zone du terminal. Si cela survient, nous
vous suggérons de l'éloigner de la maison.
Le non-respect de ces consignes peut déclencher
un incendie.
REMARQUE :
•
Les figures illustrent des installations typiques et
ne sont données QU'À TITRE D'INDICATION.
•
Les illustrations/diagrammes ne sont pas
à l'échelle.
Air extérieur
•
Les installations varient selon les préférences
en option
individuelles.
C
B
E
Pouces
Millimètres
3,0
76
0
0
0
0
2,5
64
0
0
3,0
76
0
0
AVERTISSEMENT
Risque d'incendie.
Respectez les dégagements spécifiés
pour les matériaux combustibles.
