1200-I Foyer encastré à granulés

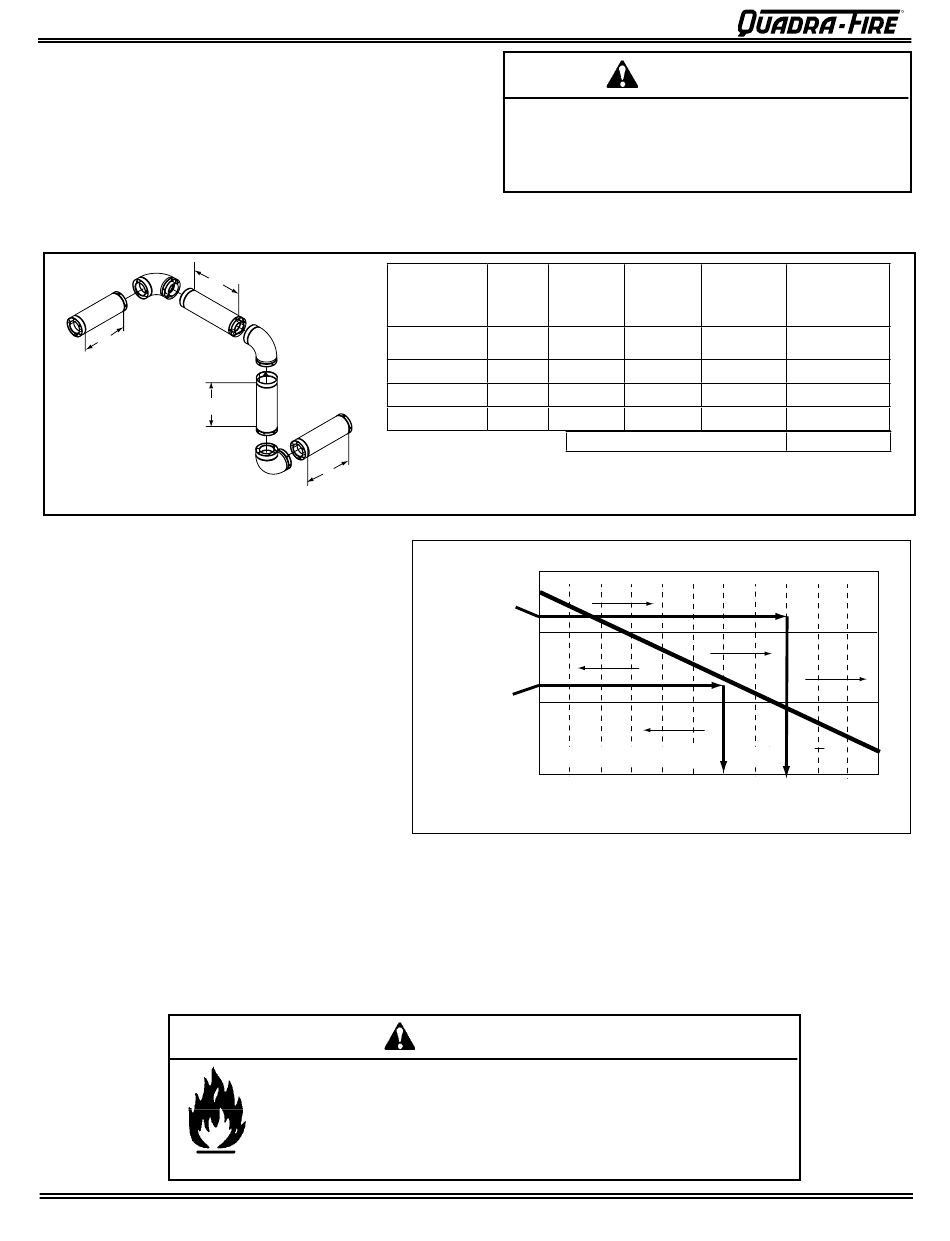

D. Longueur équivalente du conduit en mètres (pieds)
Le tableau ci-dessous permet de calculer la longueur équivalente
de conduit, méthode utilisée pour déterminer la taille du conduit
d'évacuation à granulés. Voir la figure 16.1.
Exemple de calcul d'un conduit d'évacuation arrière à 3 coudes
60 cm (2 pi)
91 cm (3 pi)
60 cm (2 pi)
Figure 16.1
E. Graphique de sélection des conduits
Ce graphique permet de déterminer la taille correcte
des conduits d'évacuation des gaz pour la longueur
équivalente calculée ci-dessus et pour l'altitude par
rapport au niveau de la mer de l'installation. Voir la
figure 16.2.
Identifiez la longueur équivalente en pieds du conduit sur
la partie verticale gauche du graphique. Déplacez-vous
horizontalement vers la droite sur le graphique jusqu'à ce
que vous atteigniez votre altitude par rapport au niveau
de la mer.
Si vous êtes au-dessous de la diagonale, vous pouvez
utiliser un conduit de 3 ou 4 pouces (76 ou 102 mm). Si
vous êtes n'importe où au-dessus de la diagonale, vous
devez utiliser un conduit de 4 pouces (102 mm).
Ce graphique indique qu'un coude de 90° diminue 5
fois plus le débit des gaz d'échappement qu'un conduit
horizontal de 30 cm (1 pi) (avec une pression positive),
et qu'un conduit horizontal de 30 cm (1 pi) diminue deux
fois plus le débit qu'un conduit vertical de même longueur.
Page 16
Composants
du conduit
d'évacuation à
granulés
Coude en T ou
de 90
°
Coude de 45
Conduit horizontal
Conduit vertical
60 cm
(2 pi)
équivalente en
pieds du conduit
Figure 16.2
Exemple 1 : Si la longueur équivalente du conduit est de 7 m (23 pi)
à une altitude de 2438 m (8000 pi), vous devez utiliser un conduit de
type « L » ou « PL » d'un diamètre de 102 mm (4 po).
Exemple 2 : Si la longueur équivalente du conduit est de 3,7 m (12
pi) à une altitude de 1829 m (6000 pi), vous pouvez utiliser un conduit
de type « L » ou « PL » d'un diamètre de 76 ou 102 mm (3 ou 4 po).
AVERTISSEMENT
Risque d'incendie.
Ne PAS utiliser de matériau isolant ou d'autres matériaux combustibles entre les pare-feu.
•
TOUJOURS maintenir les dégagements spécifiés autour des systèmes de conduits d'évacuation et
de pare-feu.
•
Installer les pare-feu comme spécifié.
L'obstruction du conduit d'évacuation avec des matériaux isolants ou autres peut provoquer un incendie.
7014-188M
Une mauvaise installation, réglage, modification ou entretien
peut causer des blessures ou des dommages à la propriété. Se
reporter aux informations du manuel fourni avec cet appareil. Pour
obtenir une assistance ou des renseignements supplémentaires,
consulter un installateur, un réparateur qualifié ou votre détaillant.
Nombre
Longueur
de
du conduit
coudes
3
°
7 (213 cm)
2 (60 cm)
Longueur équivalente totale en pieds
Remarque : Il s'agit d'un exemple générique ne correspondant
pas forcément à un type de combustible spécifique.
30
4 po Conduit d'un diamètre de 102 mm seulement
Exemple 1
20
Longueur
Exemple 2
10
3 po ou 4 po Conduit d'un diamètre de 76 mm ou 102 mm
0
1
2
ALTITUDE EN MILLIERS DE PIEDS
AVERTISSEMENT
Multiplié
Équivalent
Composants
par
en pieds
Équivalent en
X
5 (152 cm)
15 (457 cm)
3 (91 cm)
X
X
1 (30 cm)
7 (213 cm)
X
0,5 (15 cm)
1 (30 cm)
23 (701 cm)
3
4
5
6
7
8
Octobre 29, 2015
R
pieds
9
10
