1200-I Foyer encastré à granulés
Hearth & Home Technologies vous invite à profiter de sa longue
tradition d'excellence ! En choisissant un appareil Quadra-Fire,
vous avez l'assurance de bénéficier d'un produit de qualité, durable
et performant.
Notre engagement en ce sens commence par l'étude de marché
que nous avons menée auprès de nombreux clients en vue de
mieux cerner leurs besoins et de mieux y répondre. Notre équipe de
recherche et de développement utilise ensuite la technologie la plus
avancée pour assurer le fonctionnement optimum de nos poêles,
REMARQUE : Consultez la société d'assurance, les responsables
de construction, d'incendie ou les autorités compétentes pour
les restrictions, l'inspection des installations et les permis.

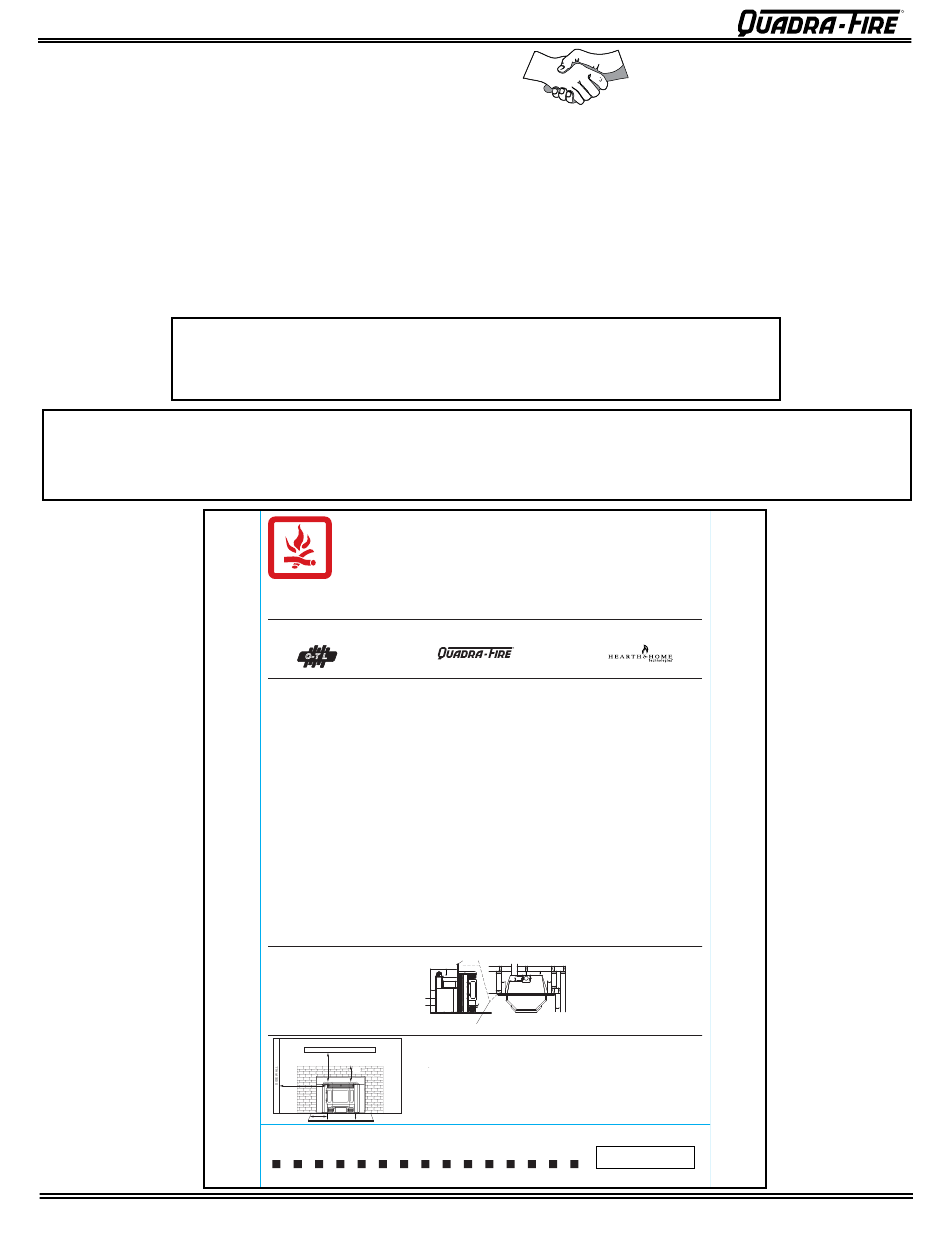

ÉTIQUETTE DES DÉGAGEMENTS PAR RAPPORT AUX MATÉRIAUX COMBUSTIBLES SITUÉE À
ÉTIQUETTE DE NUMÉRO DE SÉRIE & DATE DE FABRICATION SITUÉE SOUS LA PARTIE
11.00
Page 2
Félicitations
et bienvenue chez Quadra-Fire !
L'INTÉRIEUR DU COUVERCLE DE LA TRÉMIE
SUPÉRIEURE À L'INTÉRIEUR DU CORPS DE LA TRÉMIE
CAUTION:
HOT WHILE IN OPERATION DO NOT TOUCH. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY.
CONTACT MAY CAUSE SKIN BURNS. SEE NAMEPLATE AND INSTRUCTIONS. Operate this unit with
fuel hopper lid closed. Failure to do so may result in emissions products' combustion from the hopper under certain
conditions. Maintain hopper seal in good condition. Do not over fill the hopper.
ATTENTION:
CHAUD LORS DE L'OPÉRATION. NE PAS TOUCHER. GARDEZ LES ENFANTS ET LES VÊTEMENTS LOIN DE L'ESPACE
DÉSIGNÉ DE L'INSTALLATION. LE CONTACT PEUT CAUSER DES BRÛLURES À LA PEAU. VOIR L'ÉTIQUETTE ET LES
INSTRUCTIONS. Opérez cet appareil avec le couvercle de la trémie fermé. Le défaut de ne pas suivre les instructions peut résulter, sous certaines
conditions, en une combustion des émissions des produits venant de la trémie. Ne pas remplir la trémie trop pleine.
Safety and clearance section located on inside of hopper lid
La section se réfé dux distances et mescres de sécurité est située à l'intérieut du couvércle de la tré la bôitre à feu. La section du numéro de série est située en dessous du couvercle à l'intérieur de la trémie.
Tested and
O-T L
Portland
Report
/ Rapport
Listed by
Oregon USA
#061-S-13-2
US
CB1200MI-MBK
C
OMNI-Test Laboratories, Inc.
Listed Solid Fuel Room Heater/Pellet Type Insert. Also suitable for Mobile
Home Installation. This appliance has been tested and listed for use in
Manufactured Homes in accordance with OAR 814-23-9000 through
814-23-909.
Tested to: ASTM E1509-95, UL127, ULC S628-93, ULC S610-M87,
ULC/ORD C1482-M1990 Room Heating Pellet Burning Type, (UM)
84-HUD FOR USE ONLY WITH PELLETIZED WOOD OR SHELLED
FIELD CORN FUEL.
Input Rating: 46,400 Btu's/hr
Electrical Rating: 115 VAC, 60 Hz, Start 4.1 Amps, Run 1.1 AMPS.
Route power cord away from unit. Do not route cord under or in front of
appliance.
DANGER: Risk of electrical shock. Disconnect power supply before
servicing. Replace glass only with 5mm ceramic available from your
dealer.
To start, set thermostat above room temperature, the stove will light
automatically. To shutdown, set thermostat to below room temperature.
For further instruction refer to owner's manual.Keep viewing and ash
removal doors tightly closed during operation.
PREVENT HOUSE FIRES
Install and use only in accordance with manufacturer's installation and
operating instructions. Contact local building or fire officials about
restrictions and inspection in your area.
WARNING - FOR MOBILE HOMES: Do not install appliance in a sleeping
room. An outside combustion air inlet must be provided. The structural
integrity of the mobile home floor, ceiling and walls must be maintained.
Refer to manufacturer's instructions and local codes for precautions
required for passing chimney through a combustible wall or ceiling.
Inspect and clean vent system frequently in accordance with
manufacturer's instructions.
DO NOT CONNECT THIS UNIT TO A CHIMNEY SERVING
ANOTHER APPLIANCE.
Use a 3" or 4" diameter type "L" or "PL" venting system.
MINIMUM CLEARANCES TO COMBUSTIBLE MATERIALS
AS A BUILT-IN UNIT WITH REAR SHROUD
A
A Top of Inside Shroud
Rear Vent
0" (0mm)
Top Vent
3" (76mm)
C
B Sides of Inside Shroud
Top or Rear
0" (0mm)
C Back of Inside Shroud)
Rear Vent
0" (0mm)
Top Vent )
2-1/2" (64mm)
D
Rear Vent
3" (76mm)
Vent Pipe to Combustible
0" (Omm) Clearance To Exposed Section and Face Trim
E From Panel Edge
0" (0mm)
Masonry or *Zero Clearance Minimum Clearances to Combustible
Maçonnene ou zéro distance foyer distances minimales à tout matériel combustible.
MANTEL
B
A Louvers to combustible wall
B Insert top to mantel
C
C Front Facing
A
D* Hearth Extension - Front
E* Hearth Extension - Side
*See hearth protection note above
D
DO NOT REMOVE THIS LABEL / NE PAS ENLEVER L'ÉTIQUETTE
E
U.S. ENVIRONMENTAL PROTECTION AGENCY
OMNI Test Laboratories, Inc., Portland, Or Report/Rapport 061-S-13-2
Certified to comply with 2015 particulate emissions standards at 1.1 g/hr EPA method 28 and 5G. Not approved for sale after May 15, 2020
THIS WOOD HEATER NEEDS PERIODIC INSPECTION AND REPAIR FOR PROPER OPERATION. CONSULT THE OWNER'S MANUAL FOR FURTHER INFORMATION. IT IS AGAINST
FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT WITH THE OPERATING INSTRUCTIONS IN THE OWNER'S MANUAL.
2015 2016 2017 Jan
Feb
Mar
Apr May Jun
DO NOT REMOVE THIS LABEL / NE PAS ENLEVER L'ÉTIQUETTE
7014-188M
foyers encastrés et foyers. Notre savoir-faire reste cependant
bien ancré dans la tradition artisanale. Chaque unité est fabriquée
méticuleusement ; les surfaces sont finies à la main pour un
plaisir esthétique de longue durée. Notre promesse de qualité est
garantie par notre contrôle de qualité. De la conception, fabrication
à l'expédition :
Nous vous souhaitons à vous et à votre famille de profiter pendant
de nombreuses années de la chaleur et du confort de l'âtre de votre
appareil. Nous vous remercions d'avoir choisi un produit Quadra-Fire.
./
Serial Number section located under top on inside of hopper body.
R
Manufactured by:
:
Fabriqué par
1445 North Highway, Colville, WA 99114
www.quadrafire.com
Appareil de chauffage inséré de combustible solide/de type de boulettes. Accepté dans
l'installation dans les maisons mobiles. Cet appareil a été testé et enregistré pour l'usage
dans les Maisons Mobiles en accord avec OAR 814-23-9000 jusqu'à 814-23-909.
Testé à: ASTM E1509-95, UL127, ULC S628-93, ULC S610-M87, ULC/ORD C1482-M1990 Room
Heating Pellet Burning Type, APFI, (UM) 84-HUD POUR USAGE AVEC LES BOULETTES DE BOIS
OU DE COMBUSTIBLE DE MAIS ÉCOSSÉ DES CHAMPS.
Puissance de Rendement: 46,400 Btu's/hr
Puissance Électrique: 115 VAC, 60 Hz, Début 4.1 Amps, Courir 1.1 Amps,
Éloignez le fil électrique de l'appareil. Ne pas faire passer le fil électrique au dessus ou en dessous
de l'appareil.
DANGER: Il y a risque de décharge électrique. Déconnectez le fil électrique de la prise
de contact avant le service. Remplacez la vitre seulement avec une vitre céramique de 5 mm
disponible chez votre fournisseur.
Pour allumer, monter la température du thermostat au dessus de la température de la pièce, le poêle
s'allumera automatiquement. Pour éteindre, descendre la température du thermostat en dessous de
la température de la pièce. Pour des instructions supplémentaires, référez vous au manuel du
propriétaire. Gardez la porte d'ouverture et la porte des cendres fermées hermétiquement durant
l'opération.
PRÉVENTION DES FEUX DE MAISON
Installez et utilisez en accord avec les instructions d'installation et d'opération du
fabricant. Contactez le bureau de la construction ou le bureau des incendies au
sujet des restrictions et des inspections d'installation dans votre voisinage. Ne
pas obstruez l'espace en dessous de l'appareil.
AVIS - Pour Les Maisons Mobiles: Ne pas installer dans une chambre à
coucher. Un tuyau extérieur de combustion d'air doit être installé et ne doit pas
être obstrué lorsque l'appareil est en usage. La structure intégrale du plancher,
du plafond et des murs de la maison mobile doit être maintenue intacte.
Référez vous aux instructions du fabricant et des codes locaux pour les
précautions requises pour passer une cheminée à travers un mur ou un plafond
combustibles, et les compensations maximums.
Inspectez et nettoyez la cheminée fréquemment. Ne pas connecter cet
appareil à une cheminée servant un autre appareil.
Utilisez systèm de ventilation "L" ou "P" diamètre 76mm ou 102mm.
HEARTH PROTECTION
*Zero clearance installation requires
D
C
non-combustible hearth material with
B
B
an R value of 3.0 or more ("k" value of
.58) or a 1" (25mm) air space between
insert base and hearth. Floor Protection
Part 811-0730 is available from your
E
dealer for the section under the insert
body only.
6" (152mm)
A Lucarne au mur combustible
12" (305mm)
B Dessus de l'insert à la tablette de cheminée
3" (76mm)
C Revêtement facial
6" (152mm)
D* Protechion de sol - frontal
8" (203mm)
E* Protechon ole sol - côté
*Voir les notes sur la protechion ole sol ci-dessus.
QUADRA-FIRE
1200-I PELLET INSERT
SERIAL NO.
Jul
Aug Sep
Oct
Nov Dec
007071
MADE IN CHINA / FAIT AUX CHINE
152mm
305mm
76mm
152mm
203mm
7014-080G
/ NUMÉRO DE SÉRIE
1.00
7014-080G
Octobre 29, 2015
