Manuel de maintenance
GÉNÉRALITÉS

Introduction

Le présent manuel de maintenance fait partie du Manuel d'utilisation
et comprend les informations techniques sur l'inspection, la configu-
ration ou la réparation d'un fauteuil roulant küschall
AVERTISSEMENT!
'
Risque d accidents et de blessures graves
Un mauvais réglage du fauteuil roulant peut entraîner des
accidents et des blessures graves.
▸ Seul un revendeur spécialisé est habilité à apporter des
modifications au fauteuil roulant.
Afin de garantir la sécurité et la fiabilité nécessaires, chaque fauteuil
roulant doit être contrôlé dans son intégralité, une fois par an.
Le montage et l'adaptation exigent en partie un haut degré
d'expérience, c'est pourquoi les consignes de montage suivantes
sont divisées en trois catégories :
Difficulté
Simple – Compréhension technique nécessaire
Moyen – Savoir technique nécessaire
Difficile – Savoir technique et expérience nécessaires
dans le montage de fauteuils roulants
Les outils nécessaires et leur taille sont indiqués en face des con-
signes correspondantes. Les instructions contiennent le couple de
serrage des vissages. Le respect des couples de serrage indiqués
nécessite l'utilisation d'une clé dynamométrique.
Outillage
Clé Allen
Tournevis cruciforme
Clé à fourche
Clé à pipe/Clé à œi
Pièces de rechange et adaptations
Vous pouvez vous procurer toutes les pièces de rechange auprès du
service après-vente küschall
nique des pièces de rechange sur Internet à l'adresse www.kue-
schall.com. Utilisez uniquement des pièces de rechange d'origine.
Pour monter des adaptations supplémentaires sur le fauteuil rou-
lant küschall ® , il est nécessaire d'en obtenir l'autorisation auprès de
Küschall AG. Certaines pièces de rechange sont exclusivement dispo-
nibles sous forme de kit. Utilisez toujours le nouveau kit complet lors
du remplacement d›une pièce.

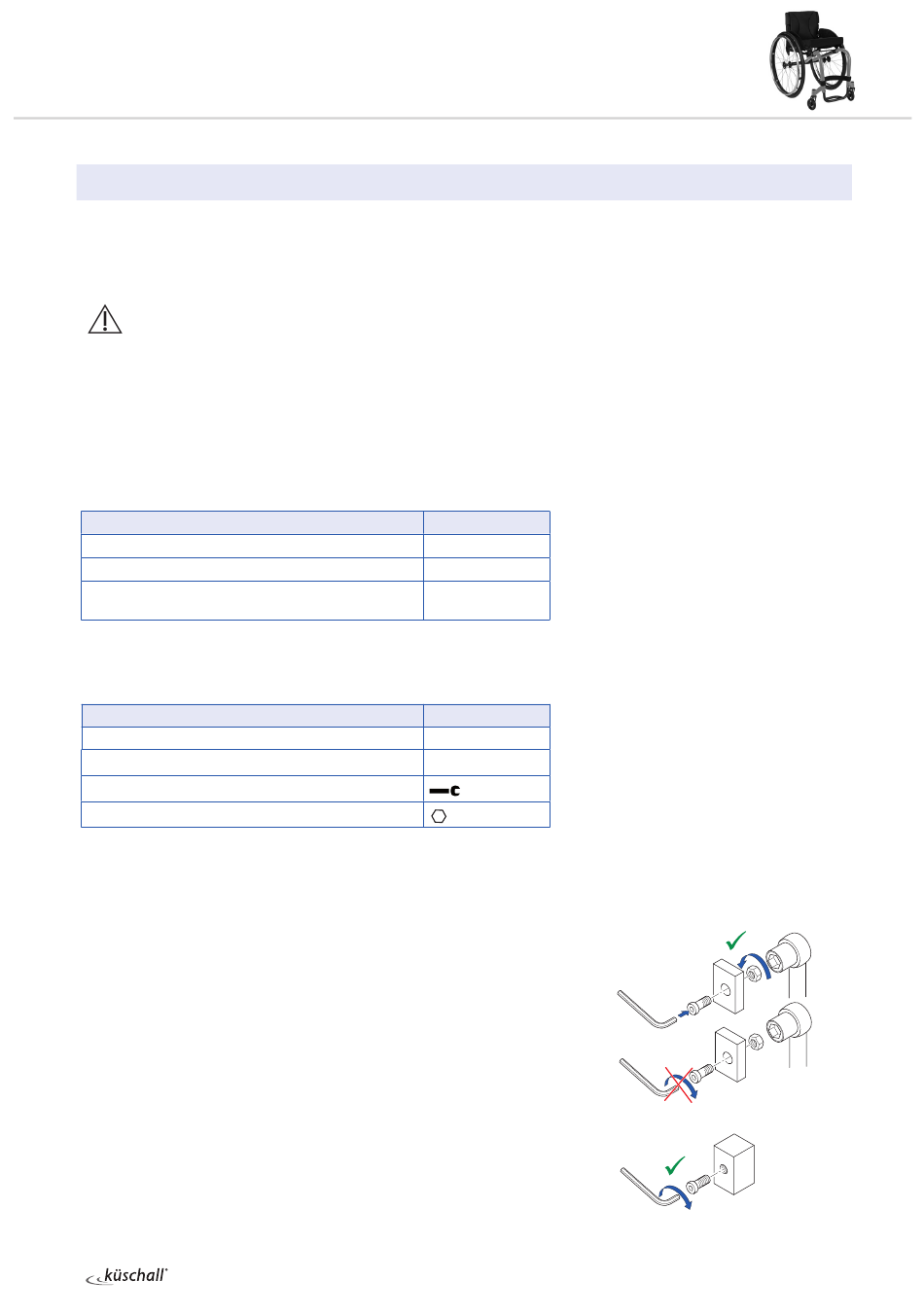

Fixation à l'aide de vis à six pans creux
Une vis à six pans creux n'est pas conçue pour une transmission de
force importante. Lors du serrage ou du desserrage d'une vis à six
pans creux, il convient donc de transférer autant que possible la force
à l'écrou, afin d'éviter que le six pans creux ne soit détérioré.
Serrage et desserrage
Tournez l'écrou à l'aide d'une clé à pipe (utilisez une clé à fourche

uniquement si la place manque) et maintenez seulement la vis
avec la clé Allen.
® .
Symbole
˜™™
˜˜™
˜˜˜
Symbole
à 3, 4, 5, 8
Ò 2
. Vous trouverez un catalogue électro-
®
KÜSCHALL R33
8, 10, 11, 19
8, 10
4
© Küschall AG, Suisse | 2018-01
