Produktbeschreibung

20.40
Scheibe
M12x1

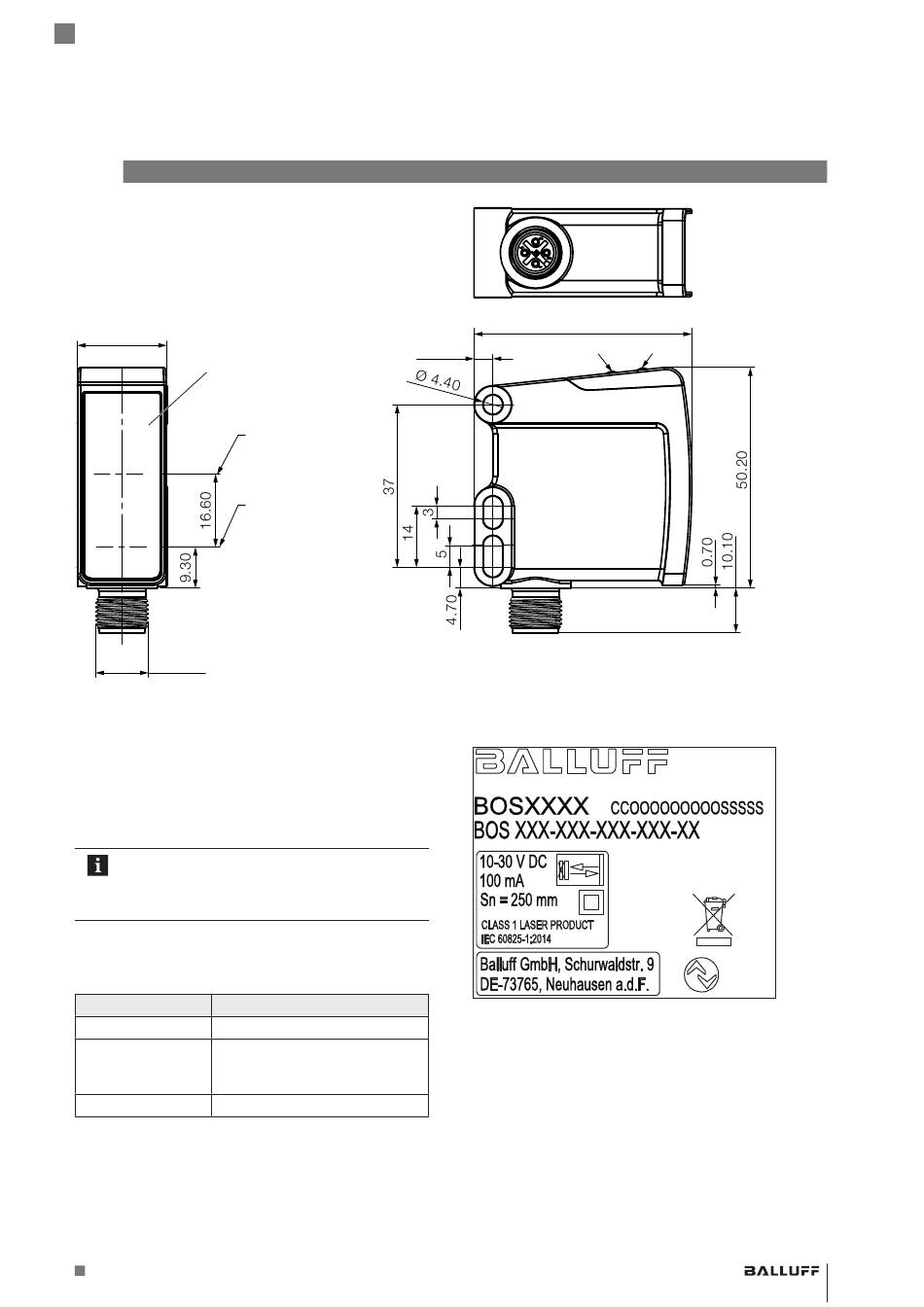

Bild 4-1: Abmessungen, Aufbau und Funktion
4.1

Funktion

Bei einem Lichttaster mit einstellbarer Hintergrundausblen-
dung wird das Sendelicht vom Objekt reflektiert und im
Empfänger ausgewertet. Die Hintergrundausblendung
ermöglicht eine nahezu objektunabhängige Erkennung im
Erfassungsbereich.
Dieses Gerät unterstützt Condition-Monitoring-
Funktionen. Für Details siehe Dokument IO-Link-
Konfiguration unter www.balluff.com auf der
Produktseite.
4.2

Anzeigeelemente

LED 1 (Betriebszustand und Kommunikation)
Signal Bedeutung
Rot statisch Allgemeiner Fehler
Grün wechselnd mit IO-Link-Kommunikation ist aktiv.
LED aus im Verhält- Das Gerät ist bereit.
nis 10:1, 1 s Periode
Grün statisch Das Gerät ist bereit.
Tab. 4-1: LED 1
LED 2 (Indikation/Warning/Teach/Ping)
Siehe Dokument IO-Link-Konfiguration unter
www.balluff.com auf der Produktseite.
www.balluff.com
4.30
Optische Achse
Empfänger
Optische Achse
Sender
49.50
LED 2 LED 1
4.3

Bedruckung

1)
Bestellcode
1)
Seriennummer
2)
3) Typ
Bild 4-2: Bedruckung (Beispiel)
2)
3)
