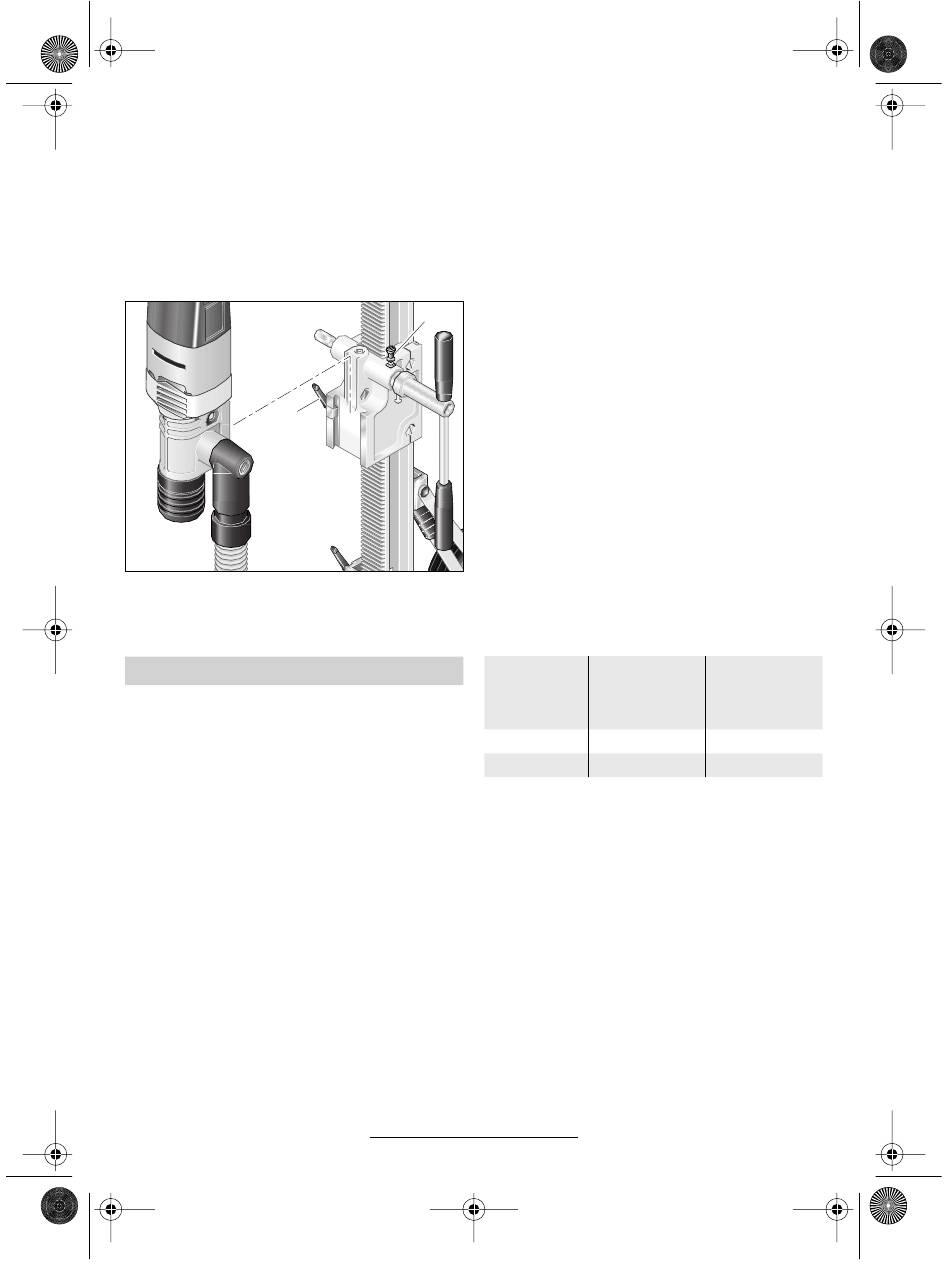

Einspannen in Diamantbohrständer S 500
Sicherheits- und Arbeitshinweise beim Gebrauch
des Bohrständers in dessen Bedienungsanlei-
tung unbedingt beachten.
Knebelgriff 22 lösen. Dabei darauf achten, dass die
Vorschubkurbel durch die Arretierung 23 blockiert
wird.
Gerät von oben in die Schwalbenschwanzführung bis
zum Anschlag einsetzen und Knebelgriff 22 wieder
festziehen.
22
Beim Einspannen in einen Bohrständer sollen der
Gang-Wahlschalter und die Vorschubkurbel gut er-
reichbar sein.
Inbetriebnahme
Funktionstest FI-Schutzschalter 1
(GDB 1600 WE)
Aus Sicherheitsgründen vor Arbeitsbeginn die ord-
nungsgemäße Funktion des FI-Schutzschalters 1
überprüfen:
– «RESET»-Taste am FI-Schutzschalter drücken.
Betriebsbereitschaft des Schutzschalters wird
durch Leuchten der roten Kontrolllampe ange-
zeigt.
– «TEST»-Taste drücken.
Kontrolllampe muss erlöschen.
Ein-Aus-Schalten
Einschalten:
«RESET»-Taste am FI-Schutzschalter 1 drücken.
(GDB 1600 WE)
Ein-Aus-Schalter 2 drücken und bei Bedarf gleichzeitig
mit Feststellknopf 3 verriegeln.
Ausschalten:
Ein-Aus-Schalter 2 loslassen. Bei Verriegelung mit
Feststellknopf 3 Ein-Aus-Schalter erst drücken, um
Verriegelung zu lösen, und dann Ein-Aus-Schalter 2
loslassen.
3 609 929 446 • (01.01) T
Nassbohren
Spülkopf montieren. Wasserabsperrhahn 20 auf
Durchfluss stellen. Mit der Durchflussanzeige 13 kon-
trollieren.
Nach Arbeitsende Restwasser aus dem Spülkopf
durch Öffnen des Wasserabsperrhahns 20 ablassen.
Trockenbohren
Saugkopf montieren. Siehe auch Abschnitt Bohrkopf
montieren und umrüsten.
23
Staubabsaugung
Die Staubabsaugung verhindert größere Verschmut-
zungen und Staubbelastungen in der Atemluft.
Das Gerät kann direkt an der Steckdose eines Bosch
Allzwecksaugers mit Fernstarteinrichtung ange-
schlossen werden. Dieser wird beim Einschalten des
Gerätes automatisch gestartet.
Gerät einschalten und Bohrkrone an das zu bohrende
Material heranführen.
Mit gleichmäßigem Druck bohren. Das Gerät nicht
überlasten. Mit der Kontrollleuchte 4 überprüfen.
Nach dem Bohren Gerät und Absaugeinrichtung ab-
schalten.
Drehzahlbereich einstellen
Mit dem Gang-Wahlschalter 5 können zwei Drehzahl-
bereiche vorgewählt werden. Richtwerte dazu in un-
tenstehender Tabelle.
Niedriger Drehzahl-
Bohrloch-Ø
Nassbohren
Trockenbohren
Deutsch–4
1. Gang 2. Gang
Hoher Drehzahl-
bereich bereich
-1 -1
(980 min ) (2400 min
33–102 mm 10–32 mm
69–152 mm 32–68 mm
)
