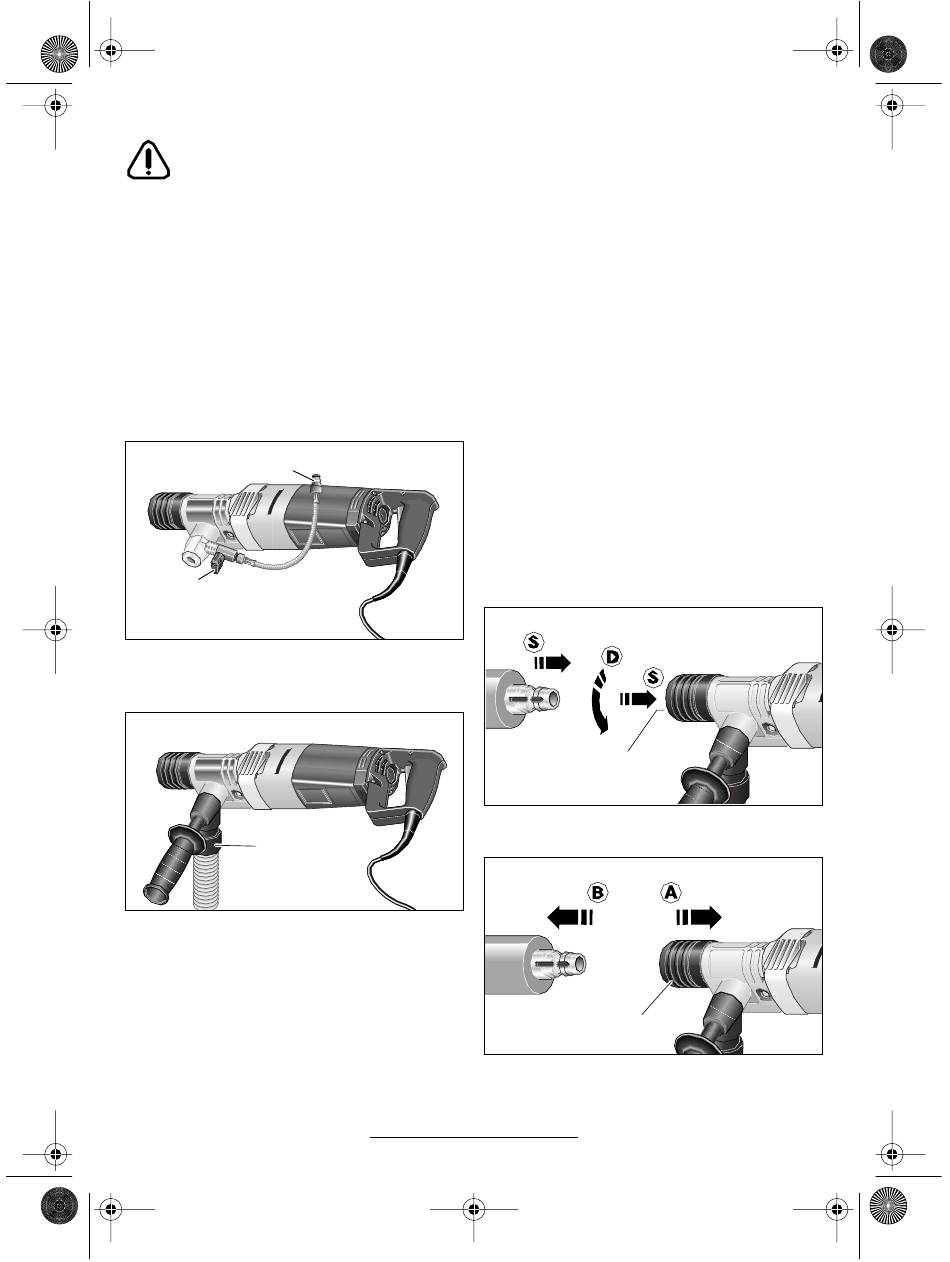

Borehoved monteres og ombygges
Efter en ændring spændes skruer, klem-
megreb eller låse godt igen eller trykkes
på plads.
Montage
Klemmeskruen 8 på skyllehovedet 10 (ved GDB 1600
WE) hhv. sugehovedet 15 (ved GDB 1600 DE) åbnes,
indtil sikringsstiften 9 er trukket helt tilbage i huset.
Skyllehovedet 10 (ved GDB 1600 WE) hhv. sugehove-
det 15 (ved GDB 1600 DE) monteres på borehoved-
holderen 7 indtil anslag. Borehovedet fastdrejes i den
ønskede position gennem stopnæsen 6 og sikres med
klemmeskruen 8.
Skyllehoved (GDB 1600 WE)
Vandafspærringshanen 20 lukkes. Vandledningen til-
sluttes hanetilslutningsstykket 21. Det er muligt at be-
nytte en vandledning fra en mobil vandtrykbeholder
(tilbehør) eller en stationær vandtilslutning.
21
20
Sugehoved
Sæt sugeslangen på en betonstøvsuger ind i suge-
studsen 16.
16
Demontering
Skyllehovedet 10 eller sugehovedet 15 demonteres
ved at dreje klemmeskruen 8 helt op og løsne klemnin-
gen ved et let tryk på klemmeskruen 8.
Derefter trækkes skyllehovedet 10 hhv. sugehovedet
15 af borehovedholderen 7.
3 609 929 446 • (01.01) T
Ombygning
GDB 1600 WE kan også forsynes med sugehovedet
15.
Af sikkerhedsmæssige grunde er det ikke muligt at
ombygge GDB 1600 DE til vådarbejde. En speciel
kodning af maskine og borehoved sikrer dette.

Tilsluttede slanger, afspærringsventiler eller
tilbehør må ikke forhindre borearbejdet
Værktøj isættes og tages ud
Våd- hhv. tørboringskroner må kun isættes til det
passende anvendelsesformål.
Farve-kodning:
Bosch-vådboringskroner
Bosch-tørboringskroner
Borekronerne er udstyret med SDS-system:
Special = Stop
Direct = Drej
System = Start
Rengør SDS-DI-værktøj, før det benyttes og smør ind-
stikenden med et tyndt lag fedt.
Før det støvfrie værktøj ind i værktøjsholderen 12, drej
det og skub det ind, til det falder i hak. Værktøjet fast-
låses automatisk. Kontrollér fastlåsningen ved at træk-
ke i værktøjet.
12
Værktøjet tages ud (B) ved at trække låsekappen 11
bagud (A) og holde den fast.
Dansk–3
mørkeblå
lysegrå
11
