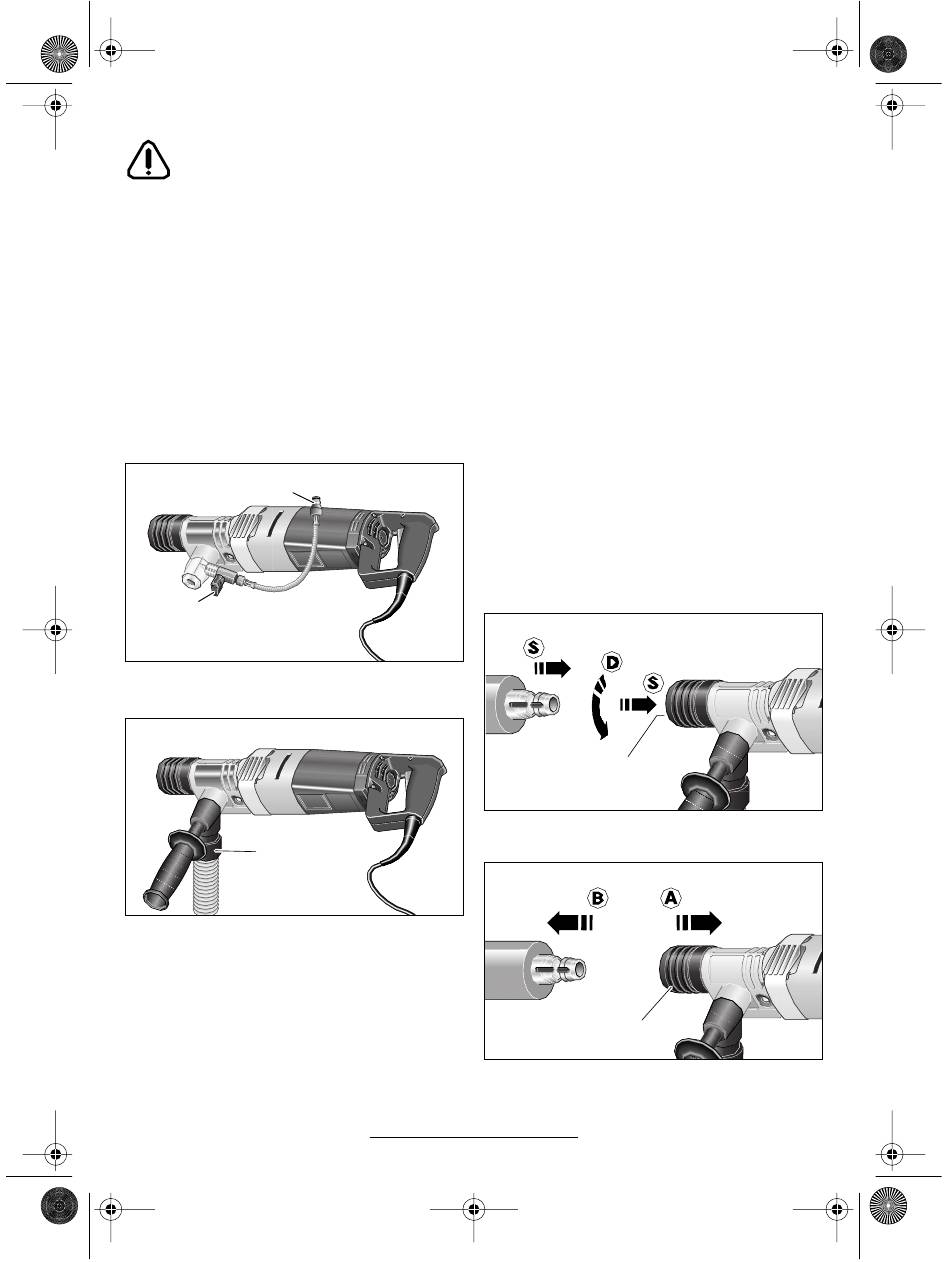

Porauspään asennus ja kalustaminen
Anna jokaisen säädön jälkeen ruuvien, T-
kahvojen ja lukitusten lukkiutua tai kiristä
ne hyvin.
Asennus
Kierrä auki huuhtelupään 10 (mallissa GDB 1600 WE)
tai imupään 15 (mallissa GDB 1600 DE) kiinnitysruuvi
8 kunnes lukkotappi 9 on siirtynyt kokonaan kotelon
sisään.
Työnnä huuhtelupää 10 (mallissa GDB 1600 WE) tai
imupää 15 (mallissa GDB 1600 DE) porauspään pidik-
keeseen 7 vasteeseen asti. Lukitse porauspää kiertä-
mällä haluttuun rasterinokkien 6 määräämään asen-
toon ja varmista kiinnitysruuvilla 8.
Huuhtelupää (GDB 1600 WE)
Kierrä veden sulkuhana 20 kiinni. Liitä tulovesijohto ha-
naliittimeen 21. Veden syöttö on mahdollinen siirrettä-
västä painevesisäiliöstä (lisätarvike) tai kiinteästä vesi-
liitännästä.
21
20
Imupää
Liitä betoni-imurin imuletku imunysään 16.
16
Purkaus
Irrota huuhtelupää 10 tai imupää 15 kiertämällä kiinni-
tysruuvi 8 kokonaan auki. Poista puristus painamalla
kevyesti kiinnitysruuvia 8.
Vedä tämän jälkeen irti huuhtelupää 10 tai imupää 15
porauspään pidikkeestä 7.
3 609 929 446 • (01.01) T
Muuttaminen
Malli GDB 1600 WE voidaan myös varustaa imupäällä
15.
Mallin GDB 1600 DE kalustaminen märkäporausta
varten ei turvallisuussyistä ole mahdollista. Koneen ja
porauspään erikoinen koodaus varmistaa tämän.

Liitetyt letkut, sulkuventtiilit tai tarvikkeet ei-
vät saa estää porausta.
Työkalun asennus ja irrotus
Käytä märkä- tai kuivaporakruunut vain työhön,
johon ne on tarkoitettu.
Värikoodi:
Bosch-märkäporakruunu
Bosch-kuivaporakruunu
Porakruunut on varustettu SDS-järjestelmällä:
Special = aseta
Direct = käännä
System = paikalla
Puhdista SDS-DI-työkalu ennen asennusta ja rasvaa
kevyesti koneeseen tuleva pää.
Aseta pölytön työkalu tuökalunpitimeen 12, kierrä sitä
ja työnnä sisäänpäin kunnes se lukkiutuu. Työkalu luk-
kiutuu itse paikalleen. Tarkista lukkiutuminen vetämällä
työkalusta.
12
Irrota työkalu vetämällä lukkohylsyä 11 taaksepäin (A),
pidä hylsy takana ja poista työkalu (B).
Suomi–3
tummansininen
vaaleanharmaa
11
