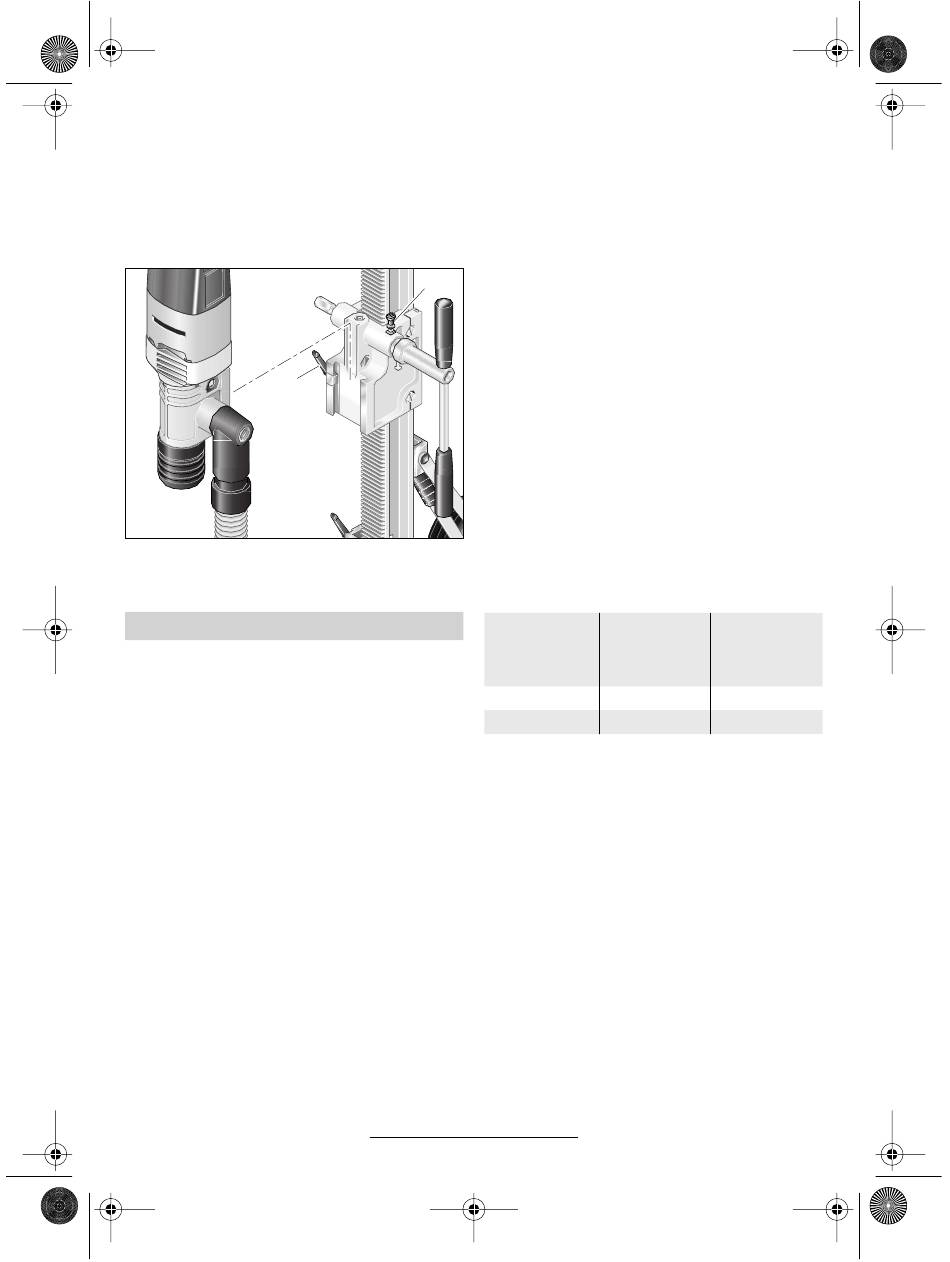

Kiinnitys poratelineeseen S 500
Noudata poratelinettä käytettäessä ehdottomas-
ti tämän käyttöohjeessa olevia turva- ja työsken-
telyohjeita.
Höllää T-kahvaa 22. Tarkista tällöin, että lukkotappi 23
lukitsee syöttökammen.
Työnnä laite ylhäältä lohenpyrstöohjaimeen vastee-
seen asti ja kiristä T-kahvaa 22 uudelleen.
22
Kiinnitettäessä laite poratelineeseen tulee vaihteenva-
litsimen ja syöttökammen olla hyvin käsillä.
Käyttöönotto
FI-suojakytkimen 1 toimintatesti
(GDB 1600 WE)
Tarkista turvallisuussyistä ennen työn aloittamista FI-
suojakytkimen 1 toiminta:
– Paina FI-suojakytkimen «RESET»-painiketta.
Suojakytkimen toimintavalmius näkyy punaisen
merkkivalon syttymisestä.
– Paina «TEST»-painiketta.
Merkkivalon tulee sammua.
Käynnistys ja pysäytys
Käynnistys:
Paina FI-suojakytkimen 1 «RESET»-painiketta.
(GDB 1600 WE)
Paina käynnistyskytkintä 2 ja lukitse se tarvittaessa lu-
kituspainikkeella 3.
Pysäytys:
Irrota ote käynnistyskytkimestä 2. Käytettäessä luki-
tuspainiketta 3, tulee ensin painaa käynnistyskytkintä,
lukituksen vapauttamiseksi ja sitten päästää käynnis-
tyskytkin 2 vapaaksi.
3 609 929 446 • (01.01) T
Märkäporaus
Asenna huuhtelupää. Käännä veden sulkuhana 20 lä-
pivirtausasentoon. Tarkkaile veden läpivirtausosoitinta
13.
Päästä jäännösvesi pois huuhtelupäästä työn jälkeen
avaamalla veden sulkuhana 20.
Kuivaporaus
Asenna imupää. Katso myös kappaletta Porauspään
23
asennus ja kalustaminen.
Pölynpoisto
Pölynpoisto estää hengitysilman voimakkaan likaantu-
misen ja pölynkuormituksen. Laite voidaan liittää suo-
raan kaukokytkentäautomatiikalla
Bosch-yleispölynimurin pistorasiaan. Pölynimuri käyn-
nistyy automaattisesti laitetta käynnistettäessä.
Käynnistä laite ja siirrä porakruunu porattavaa mate-
riaalia vasten.
Poraa tasaisella paineella. Älä ylikuormita laitetta. Tark-
kaile merkkivaloa 4.
Pysäytä kone ja imulaitteisto porauksen jälkeen.
Kierroslukualueen asetus
Vaihteenvalitsimella 5 voidaan valita kaksi kierrosluku-
aluetta. Ohjearvot alla olevassa taulukossa.
Porausreiän Ø
Märkäporaus
Kuivaporaus
Suomi–4
varustetun
1. vaihde 2. vaihde
alhaisempi korkeampi
kierroslukualue kierroslukualue
-1 -1
(980 min ) (2400 min
33–102 mm 10–32 mm
69–152 mm 32–68 mm
)
