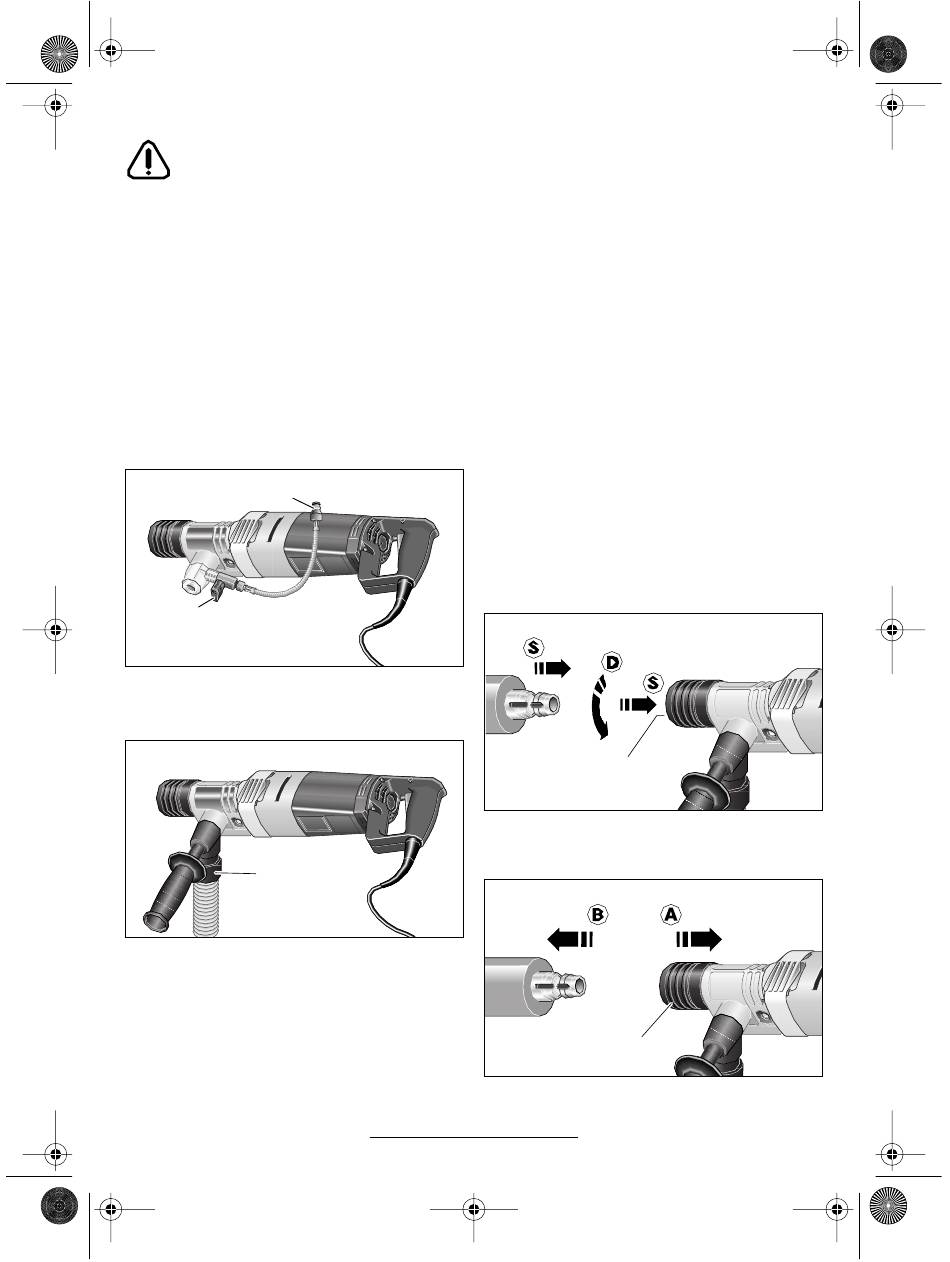

Boorhouder monteren en ombouwen
Draai na elke verstelling schroeven, kne-
velgrepen of vergrendelingen opnieuw
goed vast of laat deze vastklikken.
Montage
Klemschroef 8 op de spoelkop 10 (bij GDB 1600 WE)
resp. zuigkop 15 (bij GDB 1600 DE) zo ver opendraai-
en tot borgstift 9 geheel in het huis is teruggetrokken.
Spoelkop 10 (bij GDB 1600 WE) resp. zuigkop 15 (bij
GDB 1600 DE) tot aan de aanslag op de boorhouder-
opname 7 steken. Boorhouder in gewenste stand zet-
ten met de blokkeernokken 6 en met klemschroef 8
bevestigen.
Spoelkop (GDB 1600 WE)
Waterafsluitkraan 20 dichtdraaien. Wateraanvoerlei-
ding op kraanaansluitstuk 21 aansluiten. Watertoevoer
uit mobiele waterdrukcontainer (toebehoren) of statio-
naire wateraansluiting mogelijk.
21
20
Zuigkop
Steek de zuigslang van een betonzuiger in de afzui-
gadapter 16.
16
Demontage
Voor het demonteren van de spoelkop 10 of zuigkop
15 klemschroef 8 geheel opendraaien en vastklem-
ming door lichte druk op de klemschroef 8 opheffen.
Daarna spoelkop 10 of zuigkop 15 van de boorhou-
deropname 7 lostrekken.
3 609 929 446 • (01.01) T
Ombouwen
De GDB 1600 WE kan ook van de zuigkop 15 worden
voorzien.
Ombouwen van de GDB 1600 DE voor nat boren is
om veiligheidsredenen niet mogelijk. Een speciale co-
dering van machine en boorhouder zorgt hiervoor.

Aangesloten slangen, afsluitventielen of toe-
behoren mogen het boren niet belemmeren.
Toebehoren aanbrengen of verwijderen
Nat- en droogboorkronen alleen gebruiken voor
de daarvoor bestemde toepassing
Kleurencodering:
Bosch natboorkronen
Bosch droogboorkronen
De boorkronen zijn voorzien van het SDS-systeem:
Special = Steken
Direct = Draaien
System = Stevig vastzitten
Maak het SDS-DI-gereedschap voor het inzetten
schoon en vet het licht in.
Het stofvrije toebehoren in de gereedschapsopname
12 steken, draaien en aanduwen tot het vastklikt. Het
toebehoren wordt automatisch vergrendeld. Vergren-
deling controleren door aan het toebehoren te trekken.
Bij het verwijderen vergrendelingshuls 11 naar achte-
ren trekken (A), vasthouden en het toebehoren ver-
wijderen (B).
Nederlands–3
donkerblauw
lichtgrijs
12
11
