3.3 Montage du boîtier d'alimentation
Avant de monter le boîtier d'alimentation, décidez si vous allez le câbler par les passe-fils
inférieurs ou par l'arrière du boîtier. Si vous câblez le boîtier par l'arrière, placez les deux
(2) bouchons étanches sur les passe-fils inférieurs avant le montage.
REMARQUE ! Utilisez des presse-étoupe NPS 20 mm pour les passe-fils inférieurs et arrière.
Utilisez des presse-étoupe NPS 15 mm pour les passe-fils latéraux. Reportez-vous à la
Section 3.1.1 Liste des pièces, Page 36, pour une illustration.

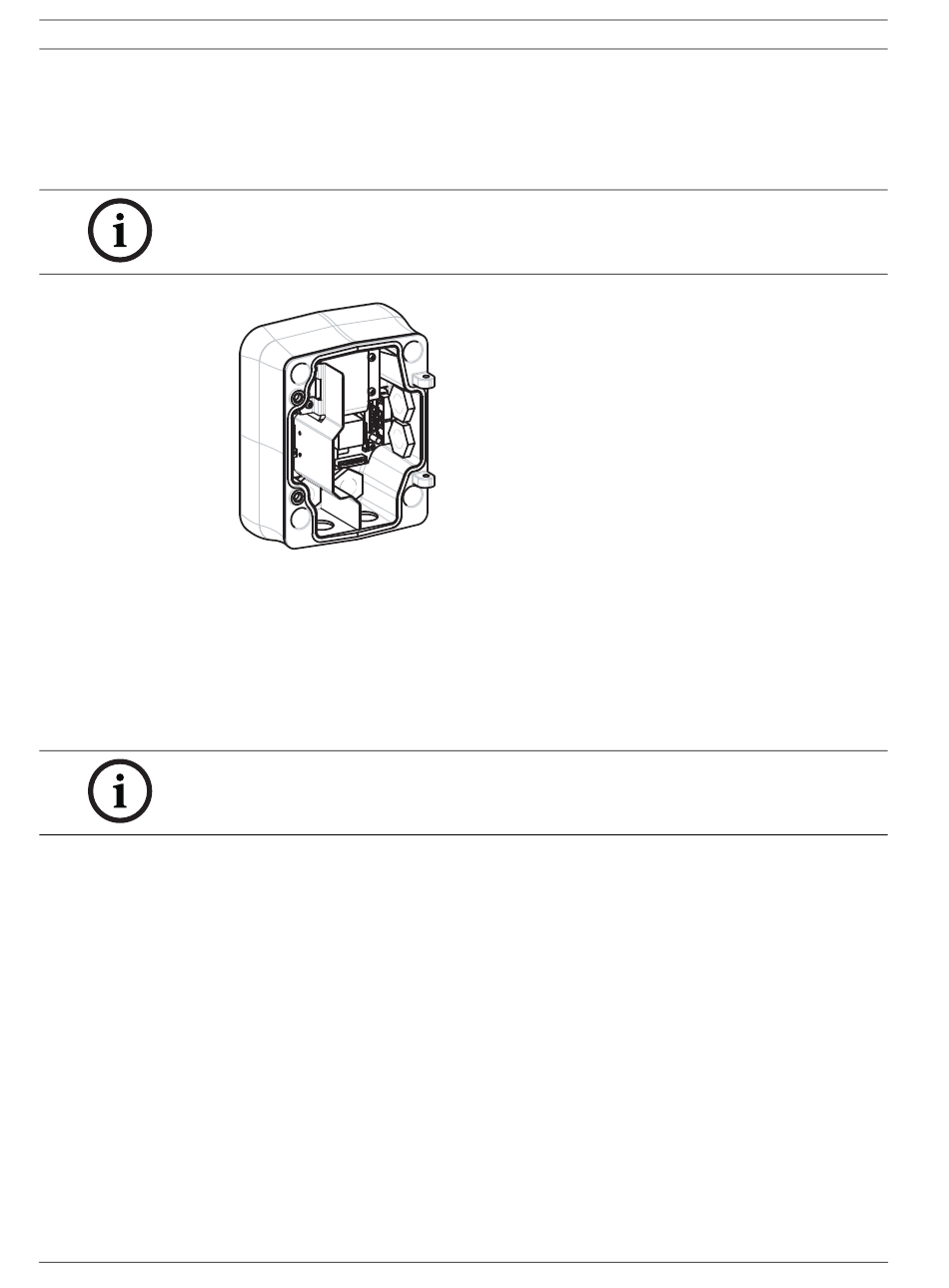

Figure 3.1 Alimentation pour montage mural avec habillage en option
1.
2.
3.
4.
REMARQUE ! Les goujons doivent avoir un diamètre de 6,4 mm ou 8 mm et être capables de
résister à une force d'arrachement de 120 kg.
5.
F.01U.265.795 | 3.0 | 2012.03
À l'aide du gabarit fourni dans le kit, repérez l'emplacement des quatre (4) trous de
montage du boîtier d'alimentation.
Percez les quatre (4) trous des chevilles. Pour une installation en extérieur, appliquez un
mastic d'étanchéité autour de chaque trou au niveau de la surface de montage.
Placez le boîtier d'alimentation dans l'habillage en option.
Fixez le boîtier d'alimentation au mur à l'aide de quatre (4) goujons en inox résistant à la
corrosion (non fournis).
Placez les presse-étoupe étanches 20 mm (non fournis) sur les passe-fils du boîtier
d'alimentation par lesquels les câbles d'alimentation, de vidéo et de commande vont
passer.
