AUTODOME 7000
6
Montage du boîtier d'alimentation (montage mural, sur
mât et en angle)
Avant de monter le boîtier d'alimentation, décidez si vous allez le câbler par les passe-fils
inférieurs ou par l'arrière du boîtier. Si vous câblez le boîtier par l'arrière, placez les deux
(2) bouchons étanches sur les passe-fils inférieurs avant le montage.
Remarque!
Utilisez des presse-étoupe NPS 20 mm pour les passe-fils inférieurs et arrière. Utilisez des
presse-étoupe NPS 15 mm pour les passe-fils latéraux.

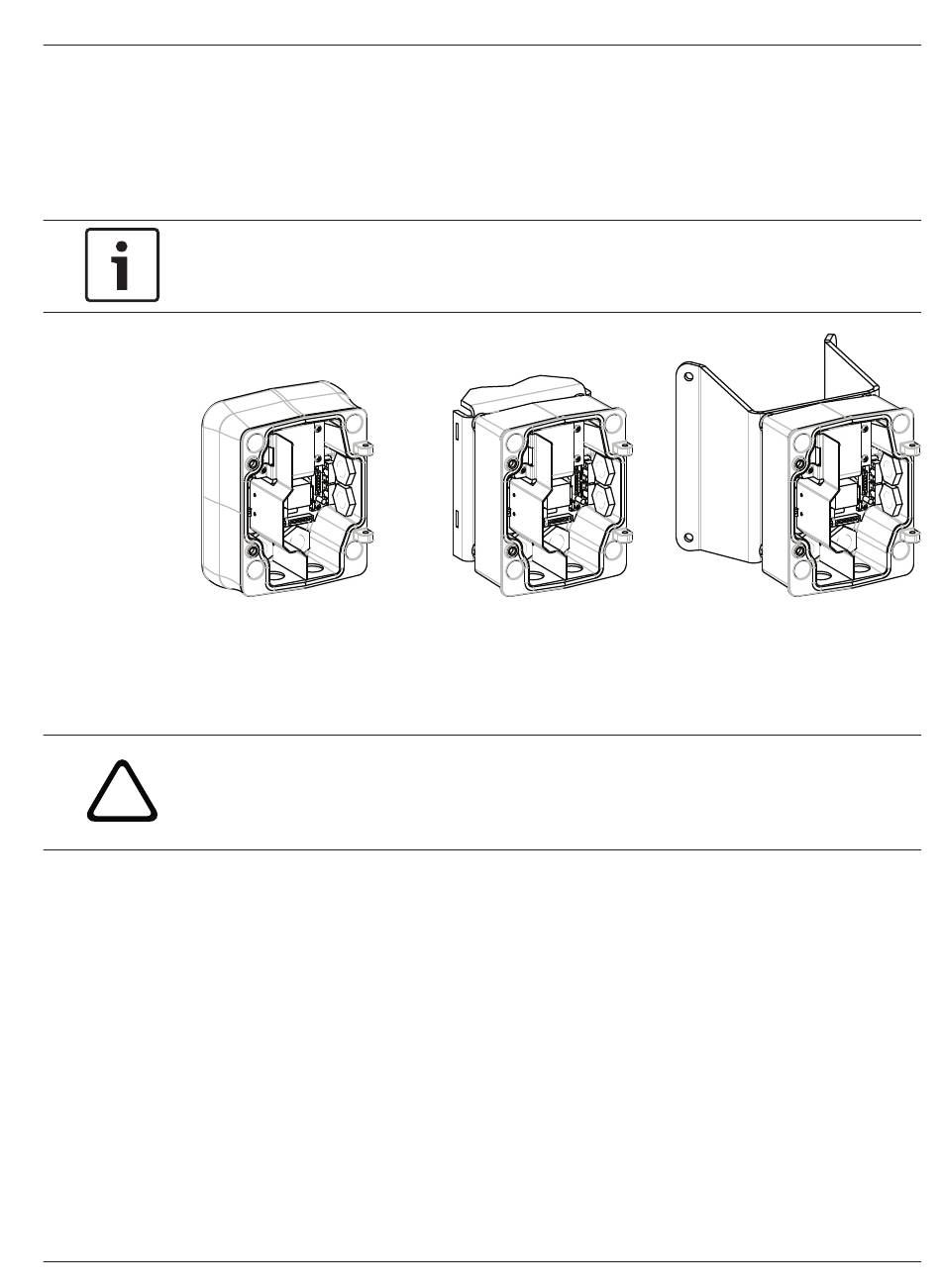

Figure 7.1: Boîtiers d'alimentation en montage mural, sur mât et en angle
1.
2.
Avertissement!
Les goujons doivent avoir un diamètre de 6,4 mm à 8 mm et être capables de résister à une
!
force d'arrachement de 120 kg. Le matériau de la surface de montage doit pouvoir résister à
cette force d'arrachement. Par exemple, 19 mm minimum pour le contreplaqué.
3.
4.
5.
Bosch Security Systems, Inc.
Montage du boîtier d'alimentation (montage mural, sur mât et en angle) | fr
À l'aide du gabarit fourni dans le kit, repérez l'emplacement des quatre (4) trous de
montage du boîtier d'alimentation.
Percez les quatre (4) trous des chevilles. Pour une installation en extérieur, appliquez un
mastic d'étanchéité autour de chaque trou au niveau de la surface de montage.
Placez le boîtier d'alimentation dans l'habillage en option.
Fixez le boîtier d'alimentation à la surface de montage.
Pour une installation murale : utilisez quatre (4) goujons en inox résistants à la corrosion
(non fournis). Passez ensuite à l'étape 5 ci-après.
Pour une installation d'angle : fixez la plaque d'angle au mur à l'aide de quatre (4) goujons
(non fournis). Passez ensuite à l'étape 5 ci-après.
Pour une installation sur mât ou poteau : les feuillards métalliques fournis avec le support
de montage sur mât conviennent pour un diamètre de poteau de 100 à 380 mm. Vous
devez employer un outil de cerclage (vendu séparément). Fixez la platine pour montage
sur mât au poteau en suivant les instructions fournies avec l'outil de cerclage. Contactez
votre représentant Bosch Security Systems pour commander l'outil de cerclage,
réf. TC9311PM3T.
Fixez le boîtier d'alimentation à la platine pour montage en angle ou sur mât à l'aide des
quatre (4) boulons 9,5 x 44 mm et des rondelles d'arrêt fendues (fournis).
Guide d'utilisation
25
2014.01 | 2.0 |
