AUTODOME 7000

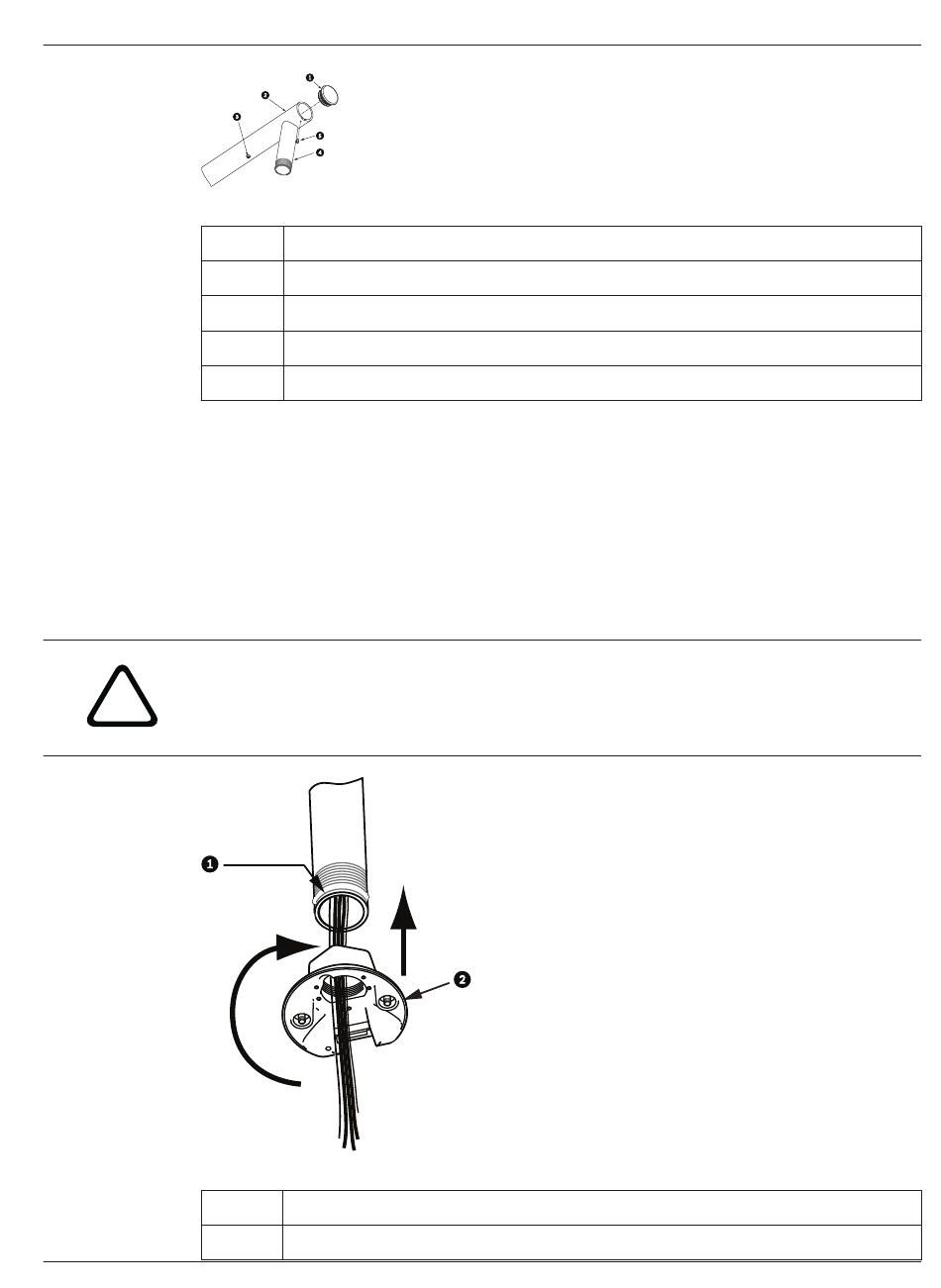

Figure 9.8: VGA-ROOF-MOUNT
1
2
3
4
5
7.
8.
9.
10. Vissez la calotte du tube inférieur en le serrant bien. Voir l'illustration ci-dessous.
Avertissement!
Il est indispensable de visser la calotte du dôme sur le tube inférieur en la serrant bien à
!
fond. Le non-respect de cette consigne peut entraîner des dégâts matériels ou des blessures
graves, voire mortelles.
Figure 9.9: Fixation de la calotte du dôme
1
2
Bosch Security Systems, Inc.
Bouchon d'extrémité et joint torique
Tube (bras) pour parapet
Vis d'assemblage en inox 1/4-20
Tube inférieur
Vis ber en inox 10-24
Repliez les fils de vidéo, de commande et d'alimentation dans l'extrémité avant du bras et
acheminez-les à travers le tube inférieur. Reposez ensuite le bouchon d'extrémité.
Appliquez au moins cinq tours de ruban Téflon sur le filetage du tube inférieur.
Appliquez le mastic d'étanchéité fourni sur le filetage du tube inférieur :
Assurez-vous que toutes les surfaces sont propres et sèches.
Appliquez une noisette de mastic d'étanchéité sur toute la surface du filetage principal de
la fixation mâle.
Faites pénétrer le matériau dans le filetage afin de combler tous les creux.
Mastic ou ruban d'étanchéité pour filetage
Calotte de dôme
Installation des supports de montage parapet et sur tube | fr
Guide d'utilisation
53
2014.01 | 2.0 |
