7 - polige Stecker
B4 S3 T2 T1
h
T
EINST.
ANMERKUNGEN
– Nulleiter und Phase nicht vertauschen und das o.g. elektrische Schema genau verbinden.
– Drahtquerschnitt: min. 1 mm
– Für eine gute Erdung sorgen.
– Die Regelabschaltung des Brenners, durch Öffnen des Kesselthermostaten, und die Störabschal-
tung, durch Trennen des Flammenfühlerkabels, überprüfen.
– Die vom Installateur ausgeführten elektrischen Verbindungen müssen den Landesbestimmungen
entsprechen.
PROGRAMMABLAUF DES BRENNERSTARTS
Normal
Thermostat
Motor
Zündtransformator
Magnetventil
Flamme
Störsignal
Sollte die Flamme während des Betriebes erlöschen, schließt das Ventil innerhalb 1 Sekunde und
wird das Programm wiederholt; wenn die Flammenbildung fehlt, erfolgt eine Störabschaltung.
2043

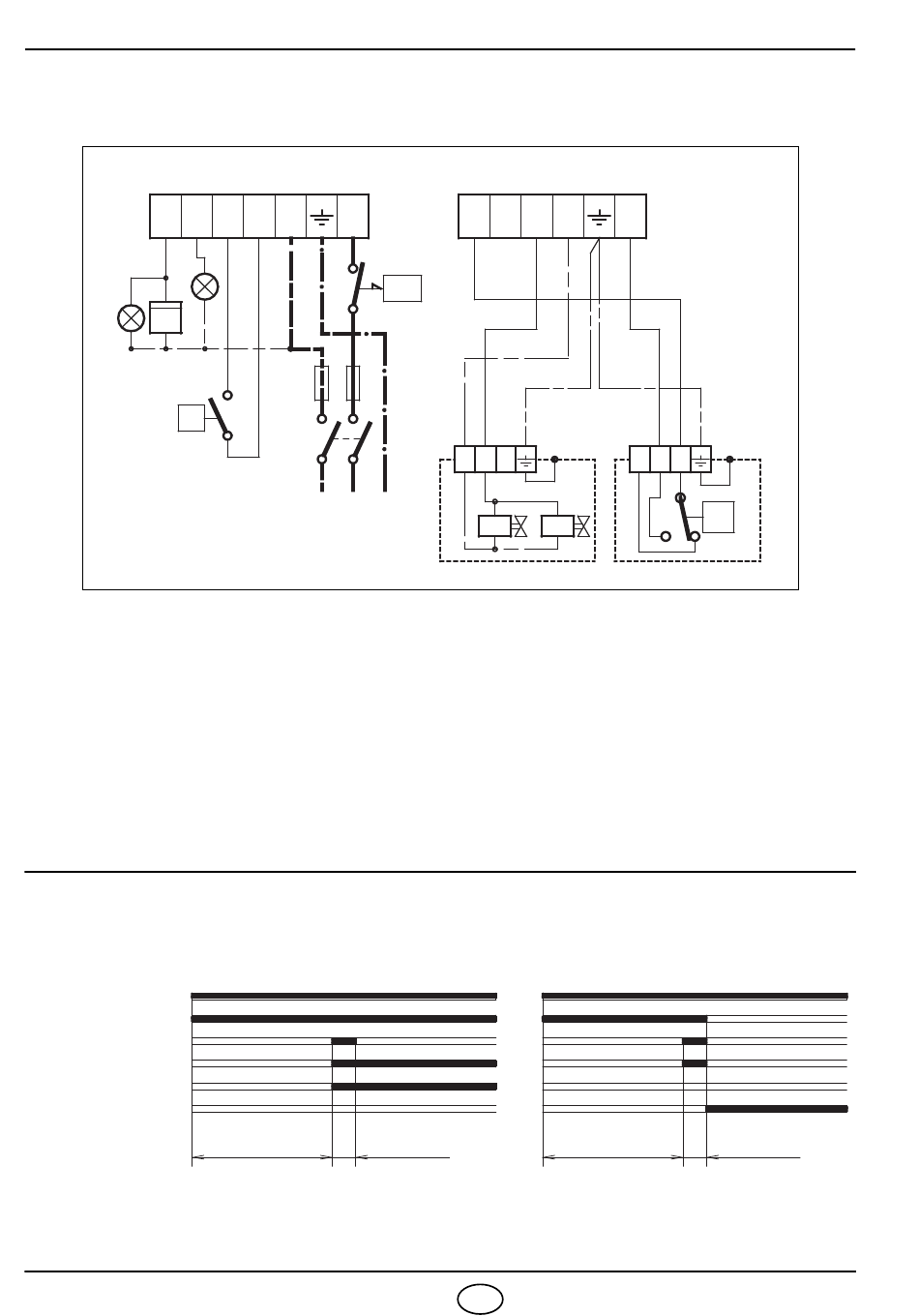

ELEKTRISCHE ANSCHLÜSSE
(Vom Installateur auszuführen)
N
L1
TS
6A
N L PE
~
230V
50Hz
2
.
35s min.
5s max.
6 - polige Stecker
3
2
1 N
Schwarz
1 2 3
VS
V1
Störung wegen fehlender
Flammenbildung
35s min.
6
D
Ph
Grau
1 2 3
P
GAS
D5127
5s max.
D5048
