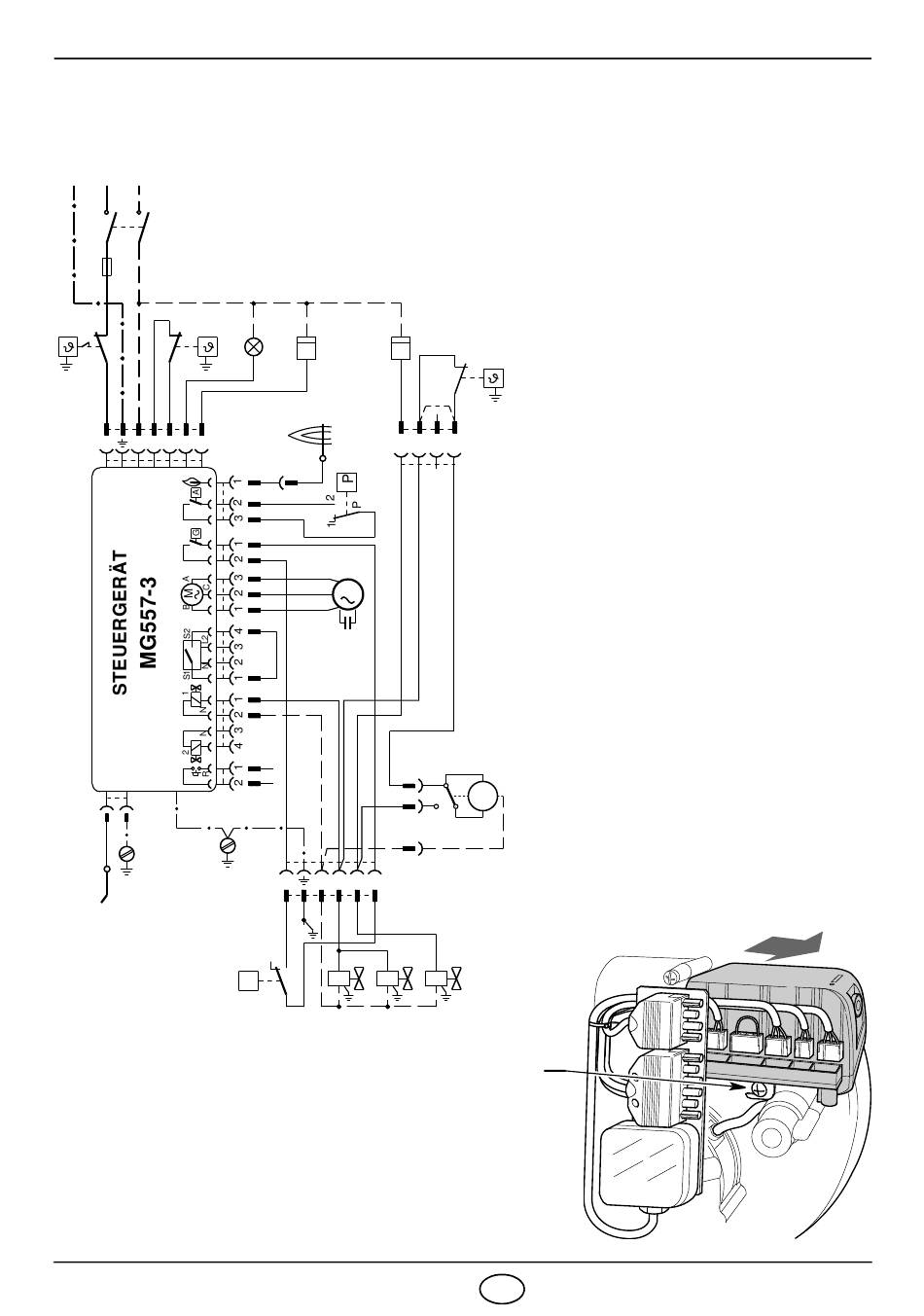

ELEKTRISCHE ANSCHLÜSSE
~ 50Hz 230V
PE
L
N
Hauptschalter
T6A
TS
TL
X P7
L1
N
T1
T2
S3
B4
TB
E
LEGENDE
AD – Motor zum Klappenöffnen
C
– Motorkondensator
CN1 – Fühleranschluss Ionisator
E
– Zündelektrode
h1
– Stundenzähler 1. Stufe (230V - max. 0,1A)
h2
– Stundenzähler 2. Stufe (230V - max. 0,1A)
MV – Gebläsemotor
PA
– Luftdruckwächter
PG – Gasdruckwächter
RS
– Verbindung Reset über Fernverbindung
SB
– Störungsfernanzeige
(230V - max. 0,5A)
SM – Stellmotor Luftklappe
3289
ACHTUNG:
Nullleiter nicht mit Phase austauschen; sich genau an das angegebene
Schema halten und eine gute Erdung ausführen.
Der Leiterquerschnitt muss mindestens 1 mm
(Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze).
Die vom Installateur ausgeführten elektrische Anschlüsse müssen den lokalen
Bestimmungen entsprechen.
SB
h1
h2
SO
B5 T 6 T 7 T 8
CN1
PA
MV
M
C
SM
R S
TB
Ph
N
1
2
3
X P6
1
2
VS
V1
PG
P
P
SO – Ionisationsfühler
TB
– Brenner-Erdung
TL
– Grenzthermostat
TS
– Sicherheitsthermostat
TR
– Thermostat 2. Stufe
T6A – Sicherung
V1
– Ventil 1. Stufe
V2
– Ventil 2. Stufe
VS
– Sicherheitsventil
XP4 – Stecker/Steckdose 4-polig
XP6 – Stecker/Steckdose 6-polig
XP7 – Stecker/Steckdose 7-polig
WICHTIG
Die Brenner sind für den Aussetzbetrieb zugelas-
sen. Das bedeutet, dass sie mindestens einmal
alle 24 Stunden angehalten werden müssen, um
dem elektrischen Steuergerät zu gestatten, sein
T R
Funktionieren bei Anlauf zu testen. Normalerwei-
se wird das Abschalten des Brenners vom Grenz-
thermostat (TL) des Heizkessels gewährleistet.
Falls dies nicht der Fall sein sollte, muss an den
(TL) ein Zeitschalter in Serie geschalten werden,
X P4
der den Brenner mindestens einmal alle 24 Stun-
den abschaltet.
PRÜFUNG
Die Abschaltung des Brenners durch Öffnen
der Thermostate überprüfen.
Die Störabschaltung des Brenners während
des Betriebes überprüfen, indem der Verbin-
der (CN1) geöffnet wird, der sich am roten
Draht des Fühlers außen am Steuergerät be-
findet.
STEUERGERÄT, (siehe Abb. 2)
Um das Steuergerät aus dem Brenner zu neh-
men, ist folgendes notwendig:
Alle an ihm angeschlossenen Verbinder, den
7-poligen Stecker, die Hochspannungskabel
AD
und den Erdleiter (TB) abnehmen;
Die Schraube (A) losschrauben und das Steu-
M
ergerät in Pfeilrichtung ziehen.
Für die Installation des Steuergeräts ist folgendes
notwendig:
D7363
Die Schraube (A) mit einem Anzugsmoment
von 1 ÷ 1,2 Nm anschrauben;
Alle vorher abgetrennten Verbinder wieder an-
schließen.
Abb. 2
V2
A
5
D
2
sein.
E9324
