6.3 Entrées de câble (KLE) /
Bouchons de fermeture
Généralement, seuls des bouchons de
fermeture et des entrées de câble certifiés
doivent être utilisés. Pour des câbles
flexibles il faudra utiliser des presse-étoupes
en forme de trompette ou d'autres entrées
appropriées avec amarrage supplémentaire.
Les câbles des circuits intrinsèques (Ex-i)
doivent être raccordés via les presse étoupe
bleus.
Les directives pour le montage qui s'ap-
pliquent aux entrées de câble utilisées,
doivent être respectées.
Lorsque des entrées de câble avec un indice
de protection IP inférieur à celui de la boite
de jonction sont employées (voir Caractéris-
tiques techniques, page 13), l'indice de
protection IP de l'ensemble sera réduit.
Les entrées de câble non utilisées doivent être
fermées avec un bouchon de fermeture certifié
pour établir l'indice de protection minimum.
Lors du montage des entrées de câble il faudra
veiller à ce que des garnitures d'étanchéité
correspondant au diamètre du câble soient
utilisées.
En cas de garnitures qui doivent être coupées
sur mesure, il faudra faire attention à ce que la
garniture soit adaptée au diamètre du câble.
Toutes les entrées de câble métriques CCH/
EATON non utilisées doivent être fermées avec
un bouchon de fermeture certifié pour des
entrées de câble métriques.
Les entrées de câble doivent être serrées à
fond pour maintenir l'indice de protection
minimum.

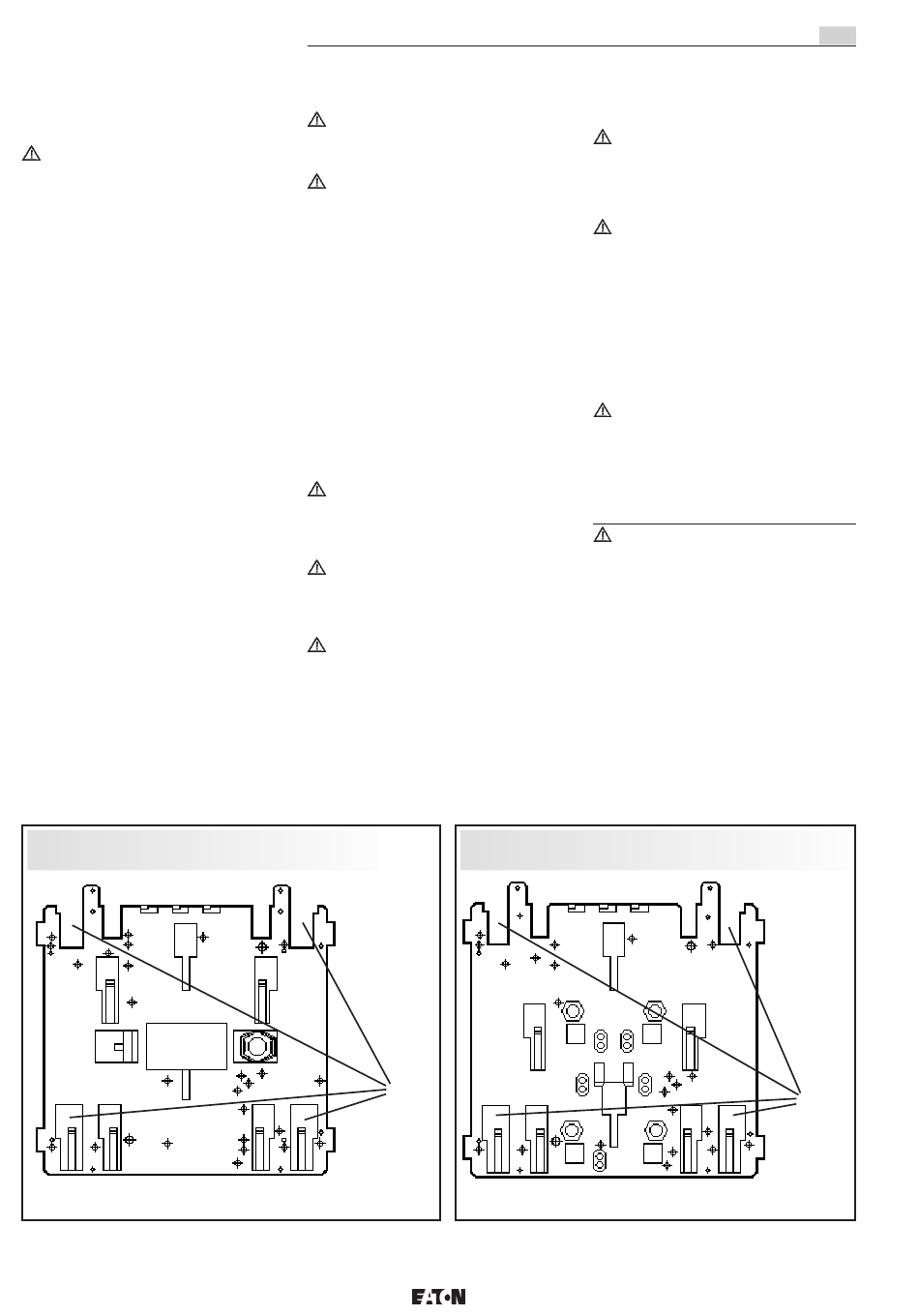

Fig. 4
Plaque de montage taille 2A pour fixation sur tube
Trous de fixation pour boite de
jonction GHG 721 0
16
Boites de jonction type GHG 72. pour atmosphères explosives
Au cas où elles seraient forcées,
cela pourrait être nuisible à l'indice de
protection.
Lors du serrage du chapeau de l'entrée
de câble métallique du, il faudra maintenir le
corps du presse étoupe à l'aide d'une clé
adaptée.
6.4

Plaques amovibles

Si les plaques amovibles doivent être démon-
tées (pour le percage d'entrées de câble, par
exemple) il faudra veiller lors du montage au
maintien de l'indice de protection en replacant
correctement la plaque ainsi que la pièce rouge
de maintien.
Les plaques amovibles des boites en acier
inoxydable sont montées de telle facon que
l'indice de protection IP soit respecté. Il faut
également veiller au bon logement du joint
d'étanchéité.
Les conducteurs de terre amenés de
l'extérieur doivent être connectés à la borne
PE prévue à cet effet sur la bride. La section
maximale est de 50 mm².
Les plaques amovibles en laiton, les
plaques métalliques internes, et les
presse-étoupe métalliques doivent être
reliés au même potentiel.
Si les boîtes de jonction avec plaques
plastiques amovibles sont utilisées dans le
cadre de la certification avec des tempéra-
tures ambiantes inférieures à -40°C, elles
devront être installées de manière à être
protégées contre tout effort mécanique.
Fig. 5
Plaque de montage taille 2A pour fixation au mur et sur chemin de câble
C
6.5

Fermeture du couvercle

Tout corps étranger doit être ôté de
l'appareil.
Pour garantir le type de protection minimale
nécessaire, les KLE doivent être serrées à fond.
Si les vis sont forcées, cela peut être
nuisible à l'indice de protection.
6.6

Mise en service

Avant la mise en service de l'appareil, les
vérifications spécifiées dans les règlements
nationaux individuels devront être exécutées.
De plus, il faudra vérifier la conformité du
montage avec ce mode d'emploi et avec les
autres réglementations en vigueur.
L'installation ou l'utilisation incorrecte
de ces boites à jonction peut entraîner la
perte de la garantie.
7

Maintenance/Entretien

La règlementation nationale en vigueur
pour la maintenance et l'entretien du
matériel électrique pour atmosphère
explosive doit être respectée
(CEI/EN 60079-17).
Avant d'ouvrir l'enveloppe, mettre le boitier
hors tension ou prendre des mesures
préventives appropriées.
En cas de circuits à sécurité intrinsèque, des
travaux sont permis sous tension.
Les intervalles de service requis dépendent
de l'emploi spécifique et devront donc être
fixés par l'utilisateur en tenant compte des
conditions d'utilisation.
Trous de fixation pour boite de
jonction GHG 721 0
