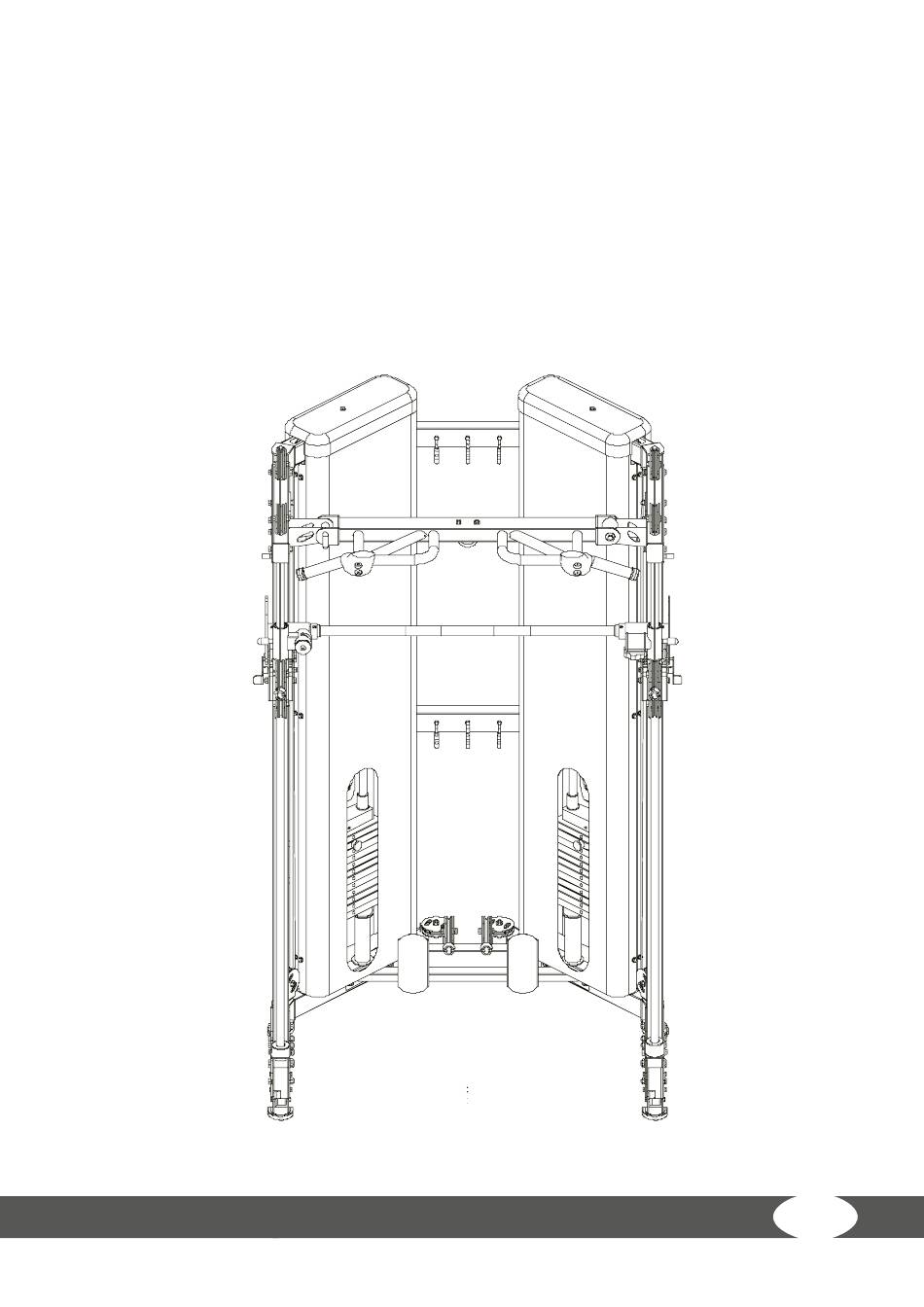

Étape 8 : Montage des revêtements
1. Montez les revêtements intérieurs droit et gauche (67 et 69), les revêtements extérieurs droit et
gauche (68 et 70) sur les cadres latéraux droit et gauche (1 et 2) à l'aide de 24 vis (24) et de 24
rondelles (25) au total.
2. Fixez les revêtements supérieurs (66) aux cadres latéraux droit et gauche (1 & 2) à l'aide
respectivement d'une vis (24) et d'une rondelle (25).
3. Fixez les crochets (71) aux cadres de liaison (10).
Serrez fermement toutes les vis.
→
L'appareil est maintenant prêt à l'emploi.
1 Fix inner shield-right-67, outer shield-right-68, inner shield-left-69 and outer shield-left-70
ASSEMBLY DRAWING
ASSEMBLY DRAWING
