Étape 6 : Montage des blocs de poids
1. Insérez les barres de guidage (53) dans la partie inférieure du cadre latéral droit (1).
REMARQUE
L
Les entretoises (46) sont à installer uniquement pour le bloc de poids de 60 kg et non pour le
bloc de poids de 90 kg.
2. Poussez les deux entretoises (46) et les butées en caoutchouc (47) sur les barres de guidage (53).
3. Enfilez les plaques de poids (49) une à une sur les tiges de guidage (53).
4. Fixez les tiges de guidage (53) à l'aide de deux vis (54) et de deux rondelles (8) sur la partie
supérieure du cadre latéral gauche (1).
5. Enfilez la barre de poids (48) dans les plaques de poids (49).
6. Fixez le support de poulie de renvoi (52) sur la barre de poids (48).
7. Enfoncez la goupille fendue (51) dans le logement prévu à cet effet sur la plaque de poids
supérieure.
8. Insérez la goupille de réglage (50) dans l'un des alésages de la barre de poids (48).
9. Répétez ces opérations du côté gauche.

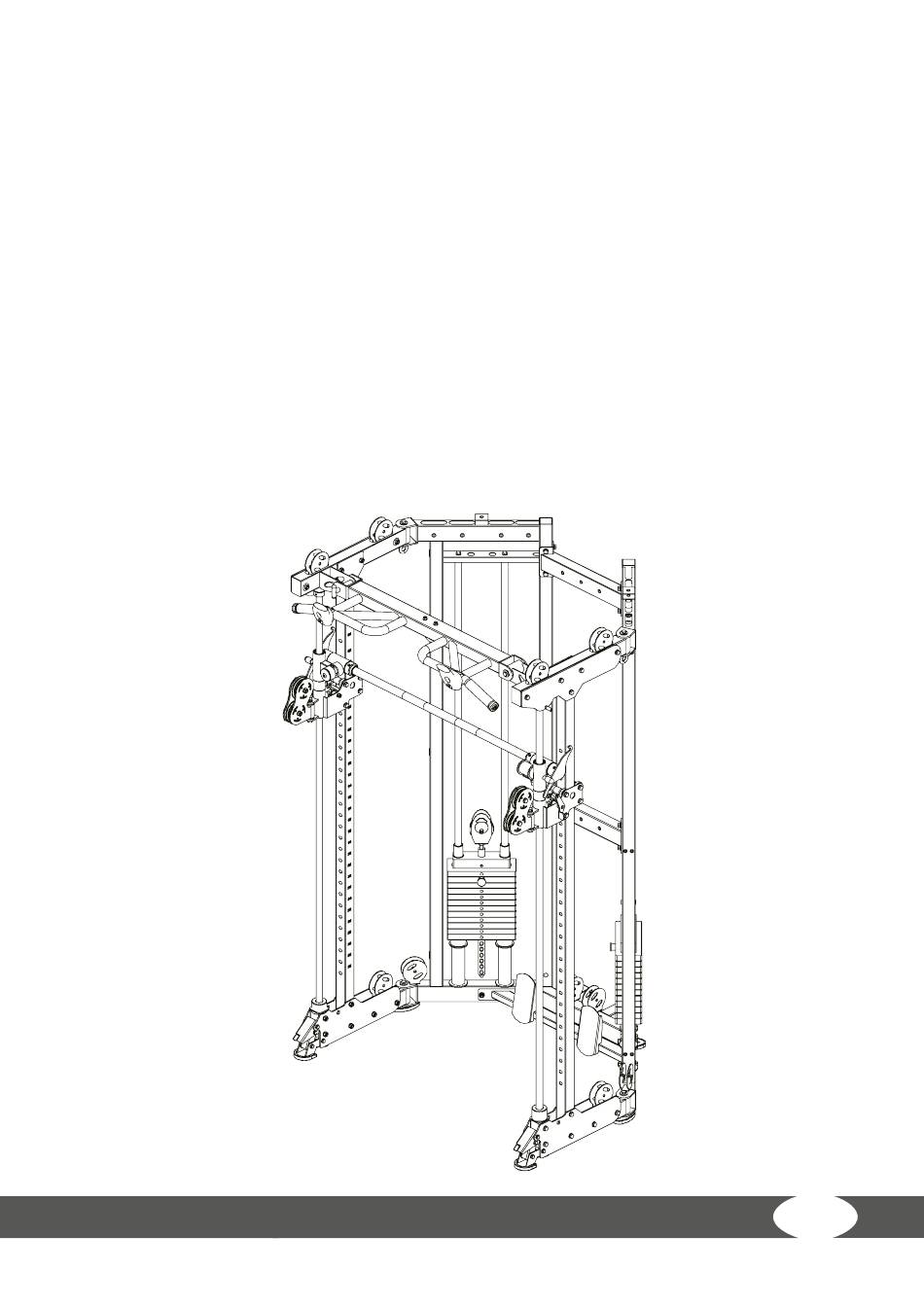

ASSEMBLY DRAWING
