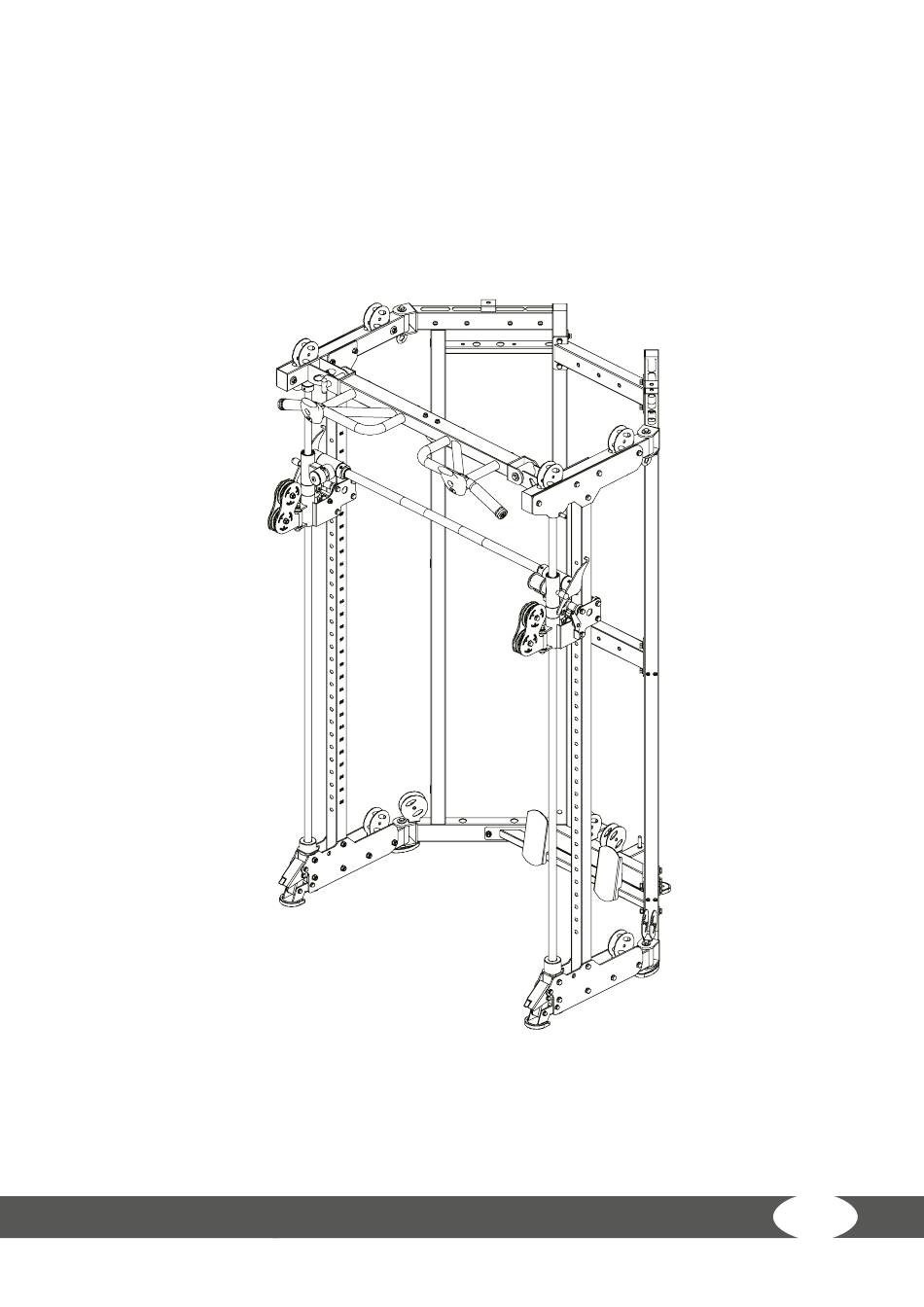

Étape 5 : Montage de la barre Smith
1. Fixez la barre Smith (41) sur l'unité de réglage à l'aide d'une vis (7), d'une rondelle élastique (13)
et d'un embout (43).
2. Fixez une vis (44) sur la barre Smith (41).
3. Fixez la barre Smith (41) sur l'autre unité de réglage à l'aide d'un bouton de réglage (45).
1 Fix barbell bar-41 on sliding frame-left use M10*25 hexagon socket button head screws-7, φ
10 spring washer-13 and aluminum cap-43.
2 Fix m 10*20 hexagon socket button head screw on barbell bar-41.
3 Connect barbell bar-41 and sliding frame use locking spring knob-45.
ASSEMBLY DRAWING
ASSEMBLY DRAWING
