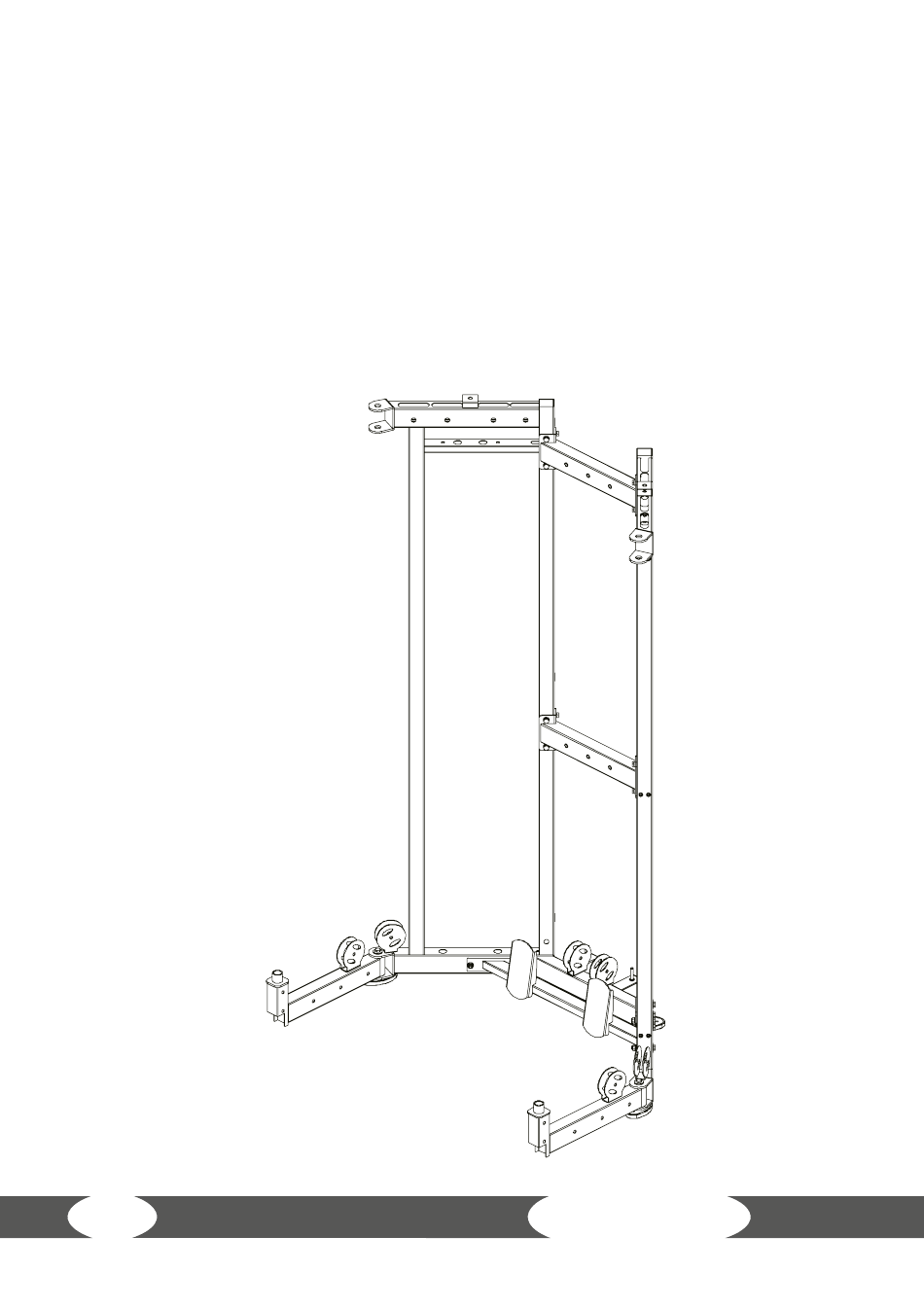

Étape 2 : Montage des cadres de liaison
1. Montez le cadre de liaison inférieur (9) sur les cadres latéraux droit et gauche (1 & 2) à l'aide de
respectivement trois vis (11), trois rondelles (5) de l'extérieur, une rondelle (8) de l'intérieur et
un écrou (12).
2. Fixez la presse à cuisses (15) aux cadres latéraux droit et gauche (1 & 2) à l'aide de respectivement
deux vis (11), deux rondelles (5) par l'arrière, deux rondelles (8) par l'avant et deux écrous (12).
3. Assemblez les deux cadres de liaison (10) au milieu et en haut entre les cadres latéraux droit et
gauche (1 & 2) à l'aide de respectivement quatre vis (14), quatre rondelles (13), quatre rondelles
(8) et quatre écrous (12).
18
ASSEMBLY DRAWING
ASSEMBLY DRAWING
MS40 Pro
