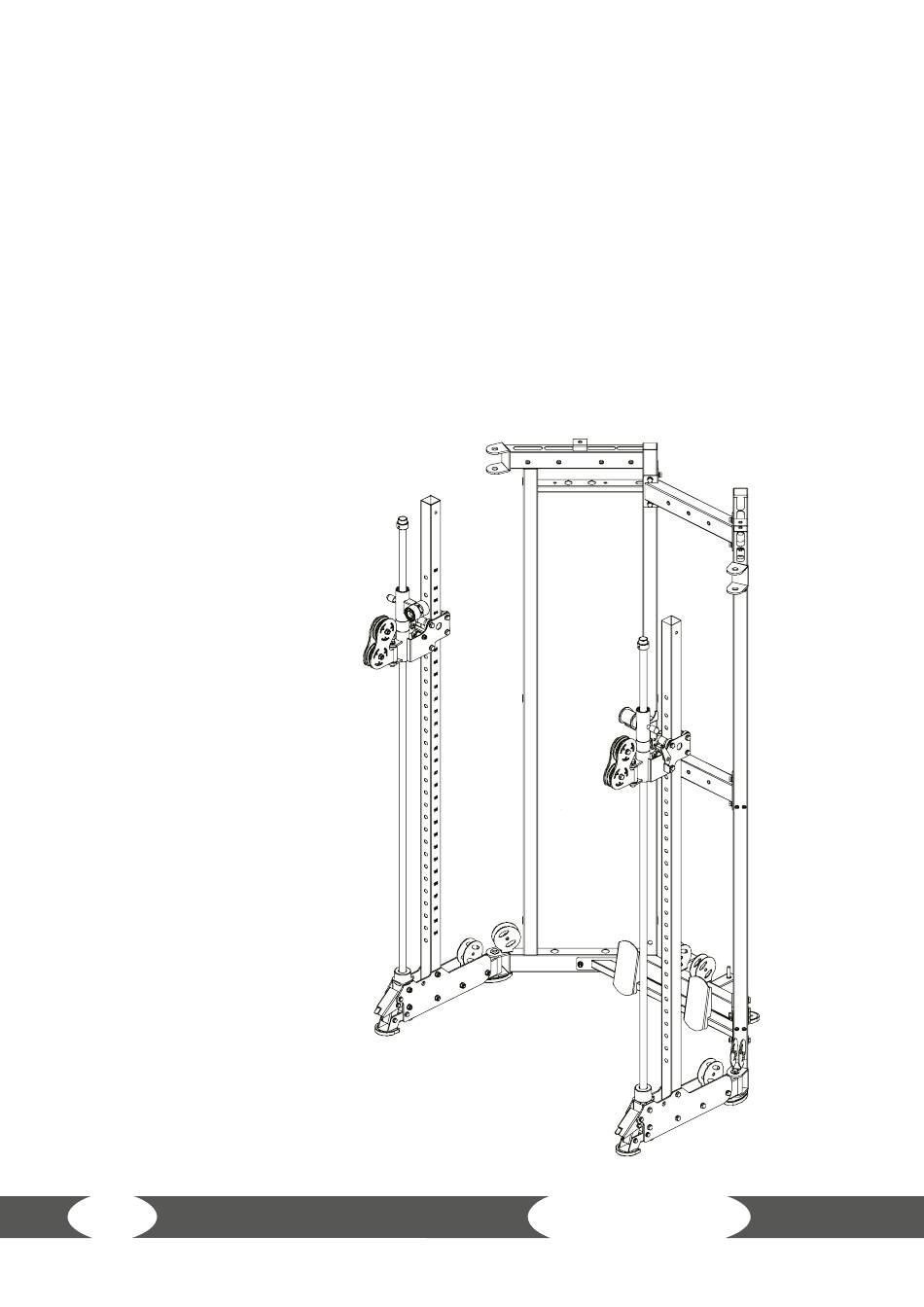

Étape 3.1 : Montage des barres de guidage
REMARQUE
L
Par souci de compréhension, cette étape de montage se divise en deux opérations.
1. Montez les cadres de montage droit et gauche (18 & 21) avec les deux revêtements latéraux
inférieurs (17) sur les deux cadres de base (3) à l'aide de respectivement six vis (16), 12 rondelles
(8) et six écrous (12).
2. Insérez les barres de guidage (28) dans les logements prévus à cet effet du cadre de base (3).
3. Enfilez les pièces dans l'ordre suivant sur les barres de guidage (28) :
+ Butée en caoutchouc (26)
+ Unité de réglage (22 & 23) - les unités de réglage doivent être enfilées à la fois sur les
barres de guidage (28) et sur les cadres de montage (18 & 21)
+ Butée en caoutchouc (29)
+ Support de barre Smith (27& 32)
+ Manchon de verrouillage (30)
+ Vis (31)
