Présentation
3.6

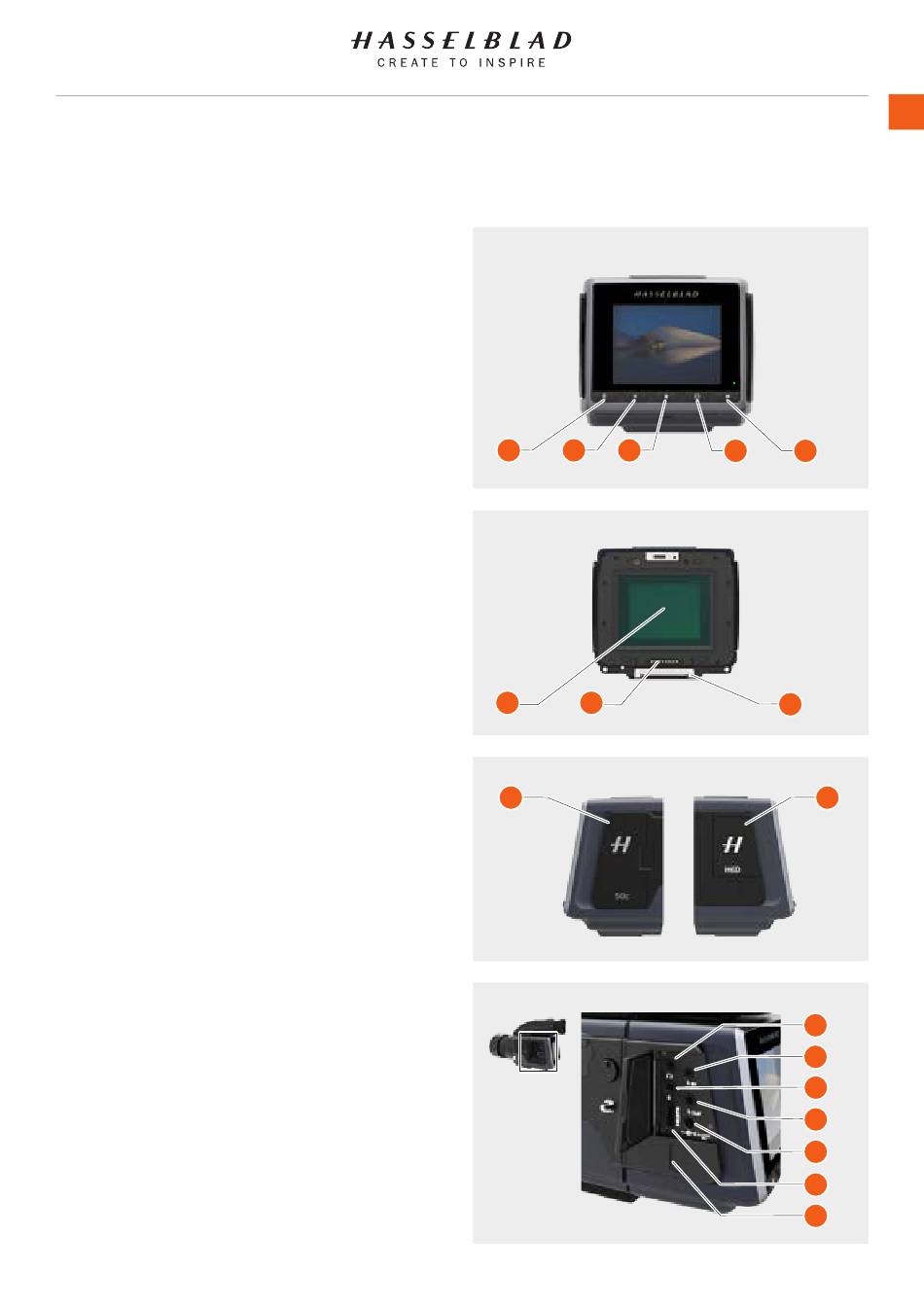

DOS NUMÉRIQUE
1
Bouton Menu/(Sortie)
Ce bouton affiche et referme le menu principal. Il possède
également d'autres fonctions (par exemple, bouton Sortie) lors de la
navigation dans le système de menus.
2
Bouton contextuel
Ce bouton permet de supprimer une image en mode Recherche. Il
se comporte également comme un bouton programmable, selon les
informations affichées à l'écran.
3
Bouton Sélectionner
4
Bouton contextuel
Sa fonction varie selon les informations affichées à l'écran.
5
Bouton Rechercher
Active l'écran et affiche la dernière prise de vue réalisée. Vous
pouvez passer en revue vos images et effectuer une recherche ou
un zoom avant. Générez un aperçu des images et effectuez un zoom
avant pour les afficher en gros plan et vérifier la mise au point.
Effectuez un zoom arrière pour afficher plusieurs images à la fois,
puis un deuxième zoom arrière pour afficher et sélectionner les
dossiers et les médias.
6
Capteur CMOS et filtre infrarouge
Le capteur est placé derrière un filtre infrarouge inamovible. Faites
toujours très attention à ne pas toucher ou rayer la surface du
filtre lorsqu'il est exposé. Remettez systématiquement le capot de
protection en place lorsque le dos numérique n'est pas fixé sur
l'appareil photo.
7
Connecteurs de bus de données
Connecteurs utilisés pour la communication numérique avec le
boîtier de l'appareil photo.
8
Barrette de retenue
Socle principal du dos numérique.
9
Cache des emplacements pour cartes mémoire
Cartes mémoire CFast ou SD.
10 Cache des connecteurs
Cache des connecteurs externes.
11 Sortie audio
Connecteur de sortie audio externe, prise stéréo 3,5 mm.
12 Entrée de synchronisation du flash
Connecteur d'entrée de synchronisation du flash, prise 2,5 mm.
13 Entrée audio
Connecteur d'entrée audio (microphone), prise stéréo 3,5 mm.
14 Sortie de synchronisation du flash
Connecteur de sortie de synchronisation du flash, prise 3,5 mm.
15 Entrée d'alimentation externe
Connecteur pour prise d'entrée d'alimentation externe.
16 HDMI
Connecteur pour prise de sortie Mini HDMI.
17 Connecteur USB 3.0 (mode connecté)
Connecteur pour prise USB 3.0 situé derrière le cache de
protection.
H6D
GUIDE DE L'UTILISATEUR
1
2
3
6
7
9
25
4
5
8
10
11
12
13
14
15
16
17
www.hasselblad.com
