Meccano MAGIC Instructions Pour L'emploi page 2

Ies pouliesd'une faconappropriée,vous pourreztra nsmettrela force
motrice å n'import quelle partie du modéle.

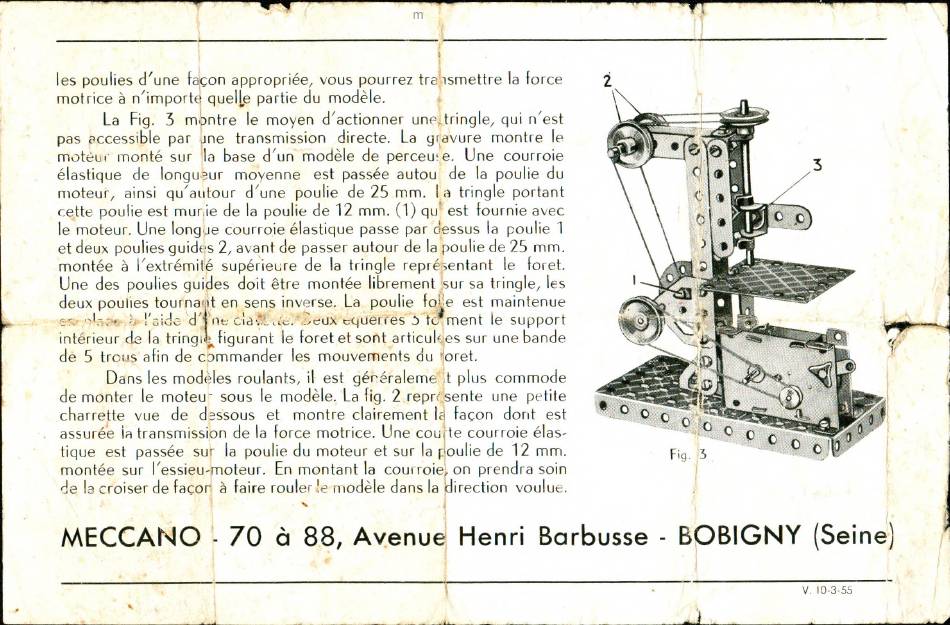

La Fig. m ntre le moyen d'actionner uneltringle, qui n'est
pas accessiblepar ne transmission directe. La gqavure montre le
moteut• monté sur la base d un modéle de perceu:e. Une courroie
élastique de longueur moyenne est passéeautou de la poulie du
moteui, ainsi qu'autour d une poulie de 25 mm. la tringle portant
cette poulie est murie de la poulie de 12 mm. (1) qu est fournie avec
Ie moteur. Une longue courroie élastique passe par dessus la poulie 1
et deux poulies guides 2, avant de passer autour de la poulie de 25 mm.
montée å I'extrémité supérieure de la tringle representant le focet.
Une des poulies guides doit étre montée librement ur sa tringle, les
deux pouliestournant en sensinverse. La poulie fol.e est maintenue
d' ne
intérieur de la tringl figurant le foret et sont articul' es sur une bande
de 5 trcus afin de commander les mouvements du oret.
Dans les modélesroulanis, il est géöéralerne•'tplus commode
de monter le moteu- sous le modéle. La fig. 2 represente une petite
charrette vue de dessous et montre clairement I facon dont est
assurée ia transmission de la force motrice.
tique est passée sur ia poulie du moteur et sur la voulie de 12 mm.
montée sur l'essieu-moteur. En montant la coucroie on prendra soin
de croiser de facor å faire rouler
MECCANO - 70 d 88, Avenue Henri Barbusse -
meccanoindex.co.uk eccanoindex.co.uk
equerwes 3 to, ment ie support
Une cou •te courroie
modéle dans la irection voulue.
2
élas-
Fig
BOBIGNY
3
(Seine)
v. 10-3-55
