Meccano MAGIC Instructions Pour L'emploi page 2
poulies d'une fagon appropriée, vous pourrez fransmetLrela force
mo+rice
n'imporfe qu )lle parfie du modöle.

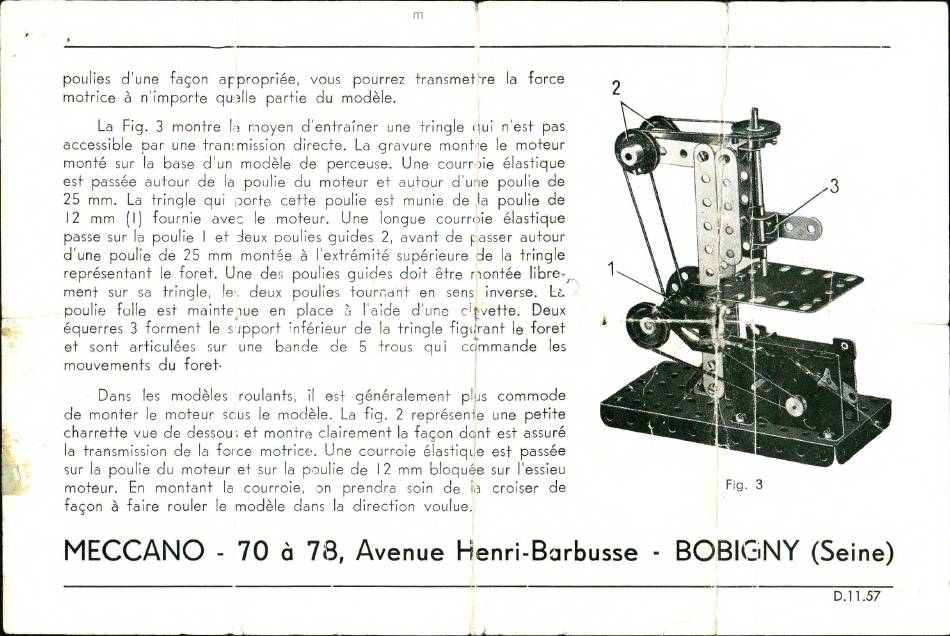

La Fig. 3 mon+re
accessible par une trammission direcfe. La gravure mont.•ele mofeur
monté sur la base d'un modöle de perceuse. Une courroie élasfique
esf passéeautour de la poulie du moteur e} aufour d'une poulie de
25 mm. La tringle qui porte cefie poulie esf muniede la poulie de
12 mm (I) fournie avec le moteur. Une longue courroie élasfique
passesur la poulie I et deux ooulies guides 2, avan+de Yasserautour
dune poulie de 25 mm monfée
représenfanf le fore}. Une des poulies guides doit étre noniée libre-
menf sur sa Tringle, 'e. deux poulies Tournant en sensjinverse. La
poulie foile esf mainfepueen place
équerres 3 formenf le support ;nférieur de la tringle figurant le foref
et soni articulées sur une bande de 5 irous qui commande les
mouvemen+s
du fore}.
Dans les modöles roulants, il esf généralemen+plus commode
de monier le mofeur sc:us le modöle.La fig. 2 représen;eune petife
charrette vue de dessou;ef monire clairemenf la fagon dcnf est assuré
la transmissionde la force motrice. Une courroie élastique esf passée
sur la poulie du mofeur ef sur la poulie de 12 mm bloquée sur l'essieu
mofeur. En monianf
fagon
faire rouler le modöle dans la direction voulue.
MECCANO
- 70 d 7B, Avenue Henri-Barbusse
meccanoindex.co.uk
rnoyen d'enfrafner une tringle qui n'esf pas
l'ex+rémi+ésupérieure de la tringle
Paide d'une citveffe. Deux
courroie, •n prendra soin de
eccanoindex.co.uk
croiser de
2
1
Fig. 3
-
BOBICiNY (Seine)
3
D.Il.57
