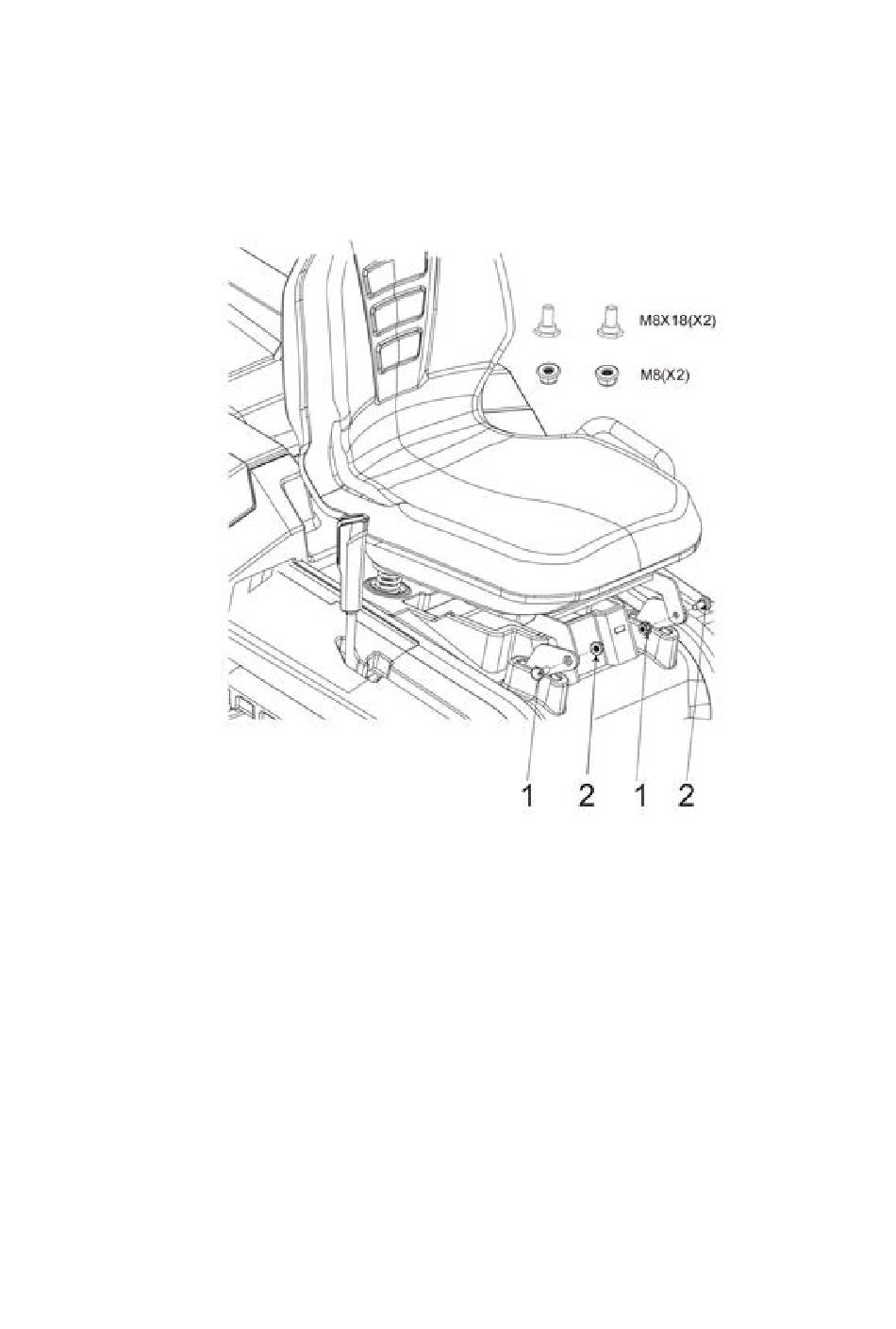

MONTAGE DES SITZES

Befestigen Sie den Sitz mit der Schraube (1) und der Mutter (2) an der vorgesehenen Halterung der
Maschine. Verwenden Sie hierzu den mitgelieferten Inbusschlüssel aus dem Zubehörset.

ZUSAMMENBAU DES GRASFANGKORBS

Gehen Sie bei der Montage des Grasfangkorbs wie folgt vor:
1. Befestigen Sie die vordere Halterung (3) am oberen Rahmen (2) mit 4 Schrauben (M6×35) und
4 Muttern (M6).
2. Montieren Sie die beiden seitlichen Schräghalterohre (1) am oberen Rahmen (2) und der
vorderen Halterung (3) mit 4 Schrauben vom Typ F (M6×35) und 4 Muttern (M6).
3. Befestigen Sie den Grasfangsack (4) an der Rahmenstruktur.
4. Montieren Sie die Grasfangabdeckung (5) auf das Rahmenteil mit 8 Schrauben (ST5.0×35) und
4 Schrauben (ST5.0×16).
5. Setzen Sie den Überrollhebel (6) in die Abdeckplatte des Grasfangkorbs ein und befestigen Sie
ihn mit 1 Schraube (M6×25) und 1 Mutter (M6). Die Schraube verhindert, dass der Hebel
herausgezogen werden kann
