4.6.7 Câble moteur

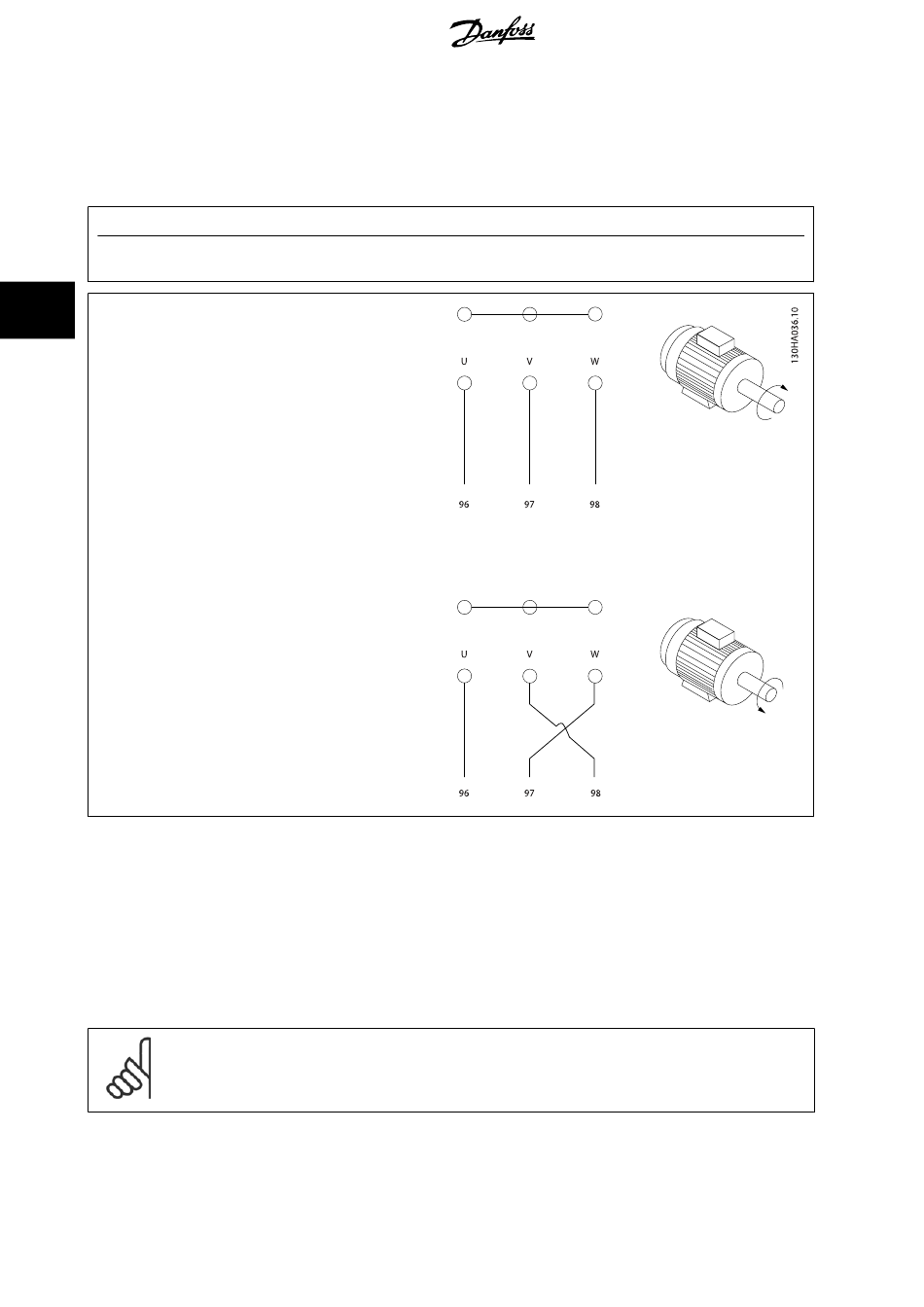

Le moteur doit être connecté aux bornes U/T1/96, V/T2/97, W/T3/98 situées à l'extrême droite de l'unité. Relier la terre à la borne 99. Le variateur de
fréquence permet d'utiliser tous les types de moteurs asynchrones triphasés standard. Le réglage effectué en usine correspond à une rotation dans le
sens horaire quand la sortie du variateur de fréquence est raccordée comme suit :
N° de borne
96, 97, 98, 99
4
• Borne U/T1/96 reliée à la phase U
• Borne V/T2/97 reliée à la phase V
• Borne W/T3/98 reliée à la phase W
Le sens de rotation peut être modifié en inversant deux phases côté moteur ou en changeant le réglage du Par. 4-10
Le contrôle de la rotation du moteur peut être effectué à l'aide du Par. 1-28
Exigences associéesau châssis F
Les quantités de câbles de phase moteur doivent être des multiples de 2 allant de 2 à 8 (l'utilisation d'un seul câble est interdite) pour obtenir une quantité
égale de fils raccordés aux deux bornes du module d'onduleur. Les câbles doivent être d'égale longueur au sein d'une plage de 10 % entre les bornes
du module d'onduleur et le premier point commun d'une phase. Le point commun recommandé correspond aux bornes du moteur.
Exigences concernant la boîte de sortie : La longueur (au moins 2,5 mètres) et la quantité des câbles doivent être égales entre chaque module
d'onduleur et la borne commune dans la boîte de raccordement.
N.B.!
Si une application de modifications en rattrapage exige une quantité inégale de fils par phase, prière de consulter l'usine concernant
les exigences requises ainsi que la documentation ou d'utiliser l'option de boîtier métallique latéral à entrée inférieure/supérieure,
instruction 177R0097.
58
Fonction
Secteur U/T1, V/T2, W/T3
Terre
Ctrl rotation moteur
®
MG.20.T1.04 - VLT
est une marque déposée de Danfoss
Manuel d'utilisation du variateur VLT AQUA
Motor Speed Direction
et en suivant les étapes indiquées sur l'affichage.
