6.B. Installation avec unite centrale BT-CT02-RF
S'il y a une unité centraleBT-CT02-RF dans l'installation, tout est centralisé par l'écran tactile.
BT-D02 RF BT-A02 RF
BT-M6Z02 RF
BT-HCM 02 RF
( OPTIONAL )
Pour cette configuration, procéder auxc appairages RF dans cet ordre.
Element 1 du lien
BT-M6Z02-RF
BT-M6Z02 RF
Appuyez sur OK pendant 5 secondes,
le premier canal doit clignoter.
Choisissez les canaux avec < ou > et
sélectionnez / désélectionnez la zone
avec OK.
Lorsqu'une zone est sélectionnée, elle
devient Rouge.
Remarque: Pour sortir, appuyez sur OK
pendant 5 secondes.
BT-M6Z02-RF
BT-M6Z02 RF
Appuyez sur <pendant 5 secondes, tous
les leds de canal doivent clignoter en
vert. Le produit attend le lien.
Remarque: Pour quitter, appuyez sur <
pendant 5 secondes.

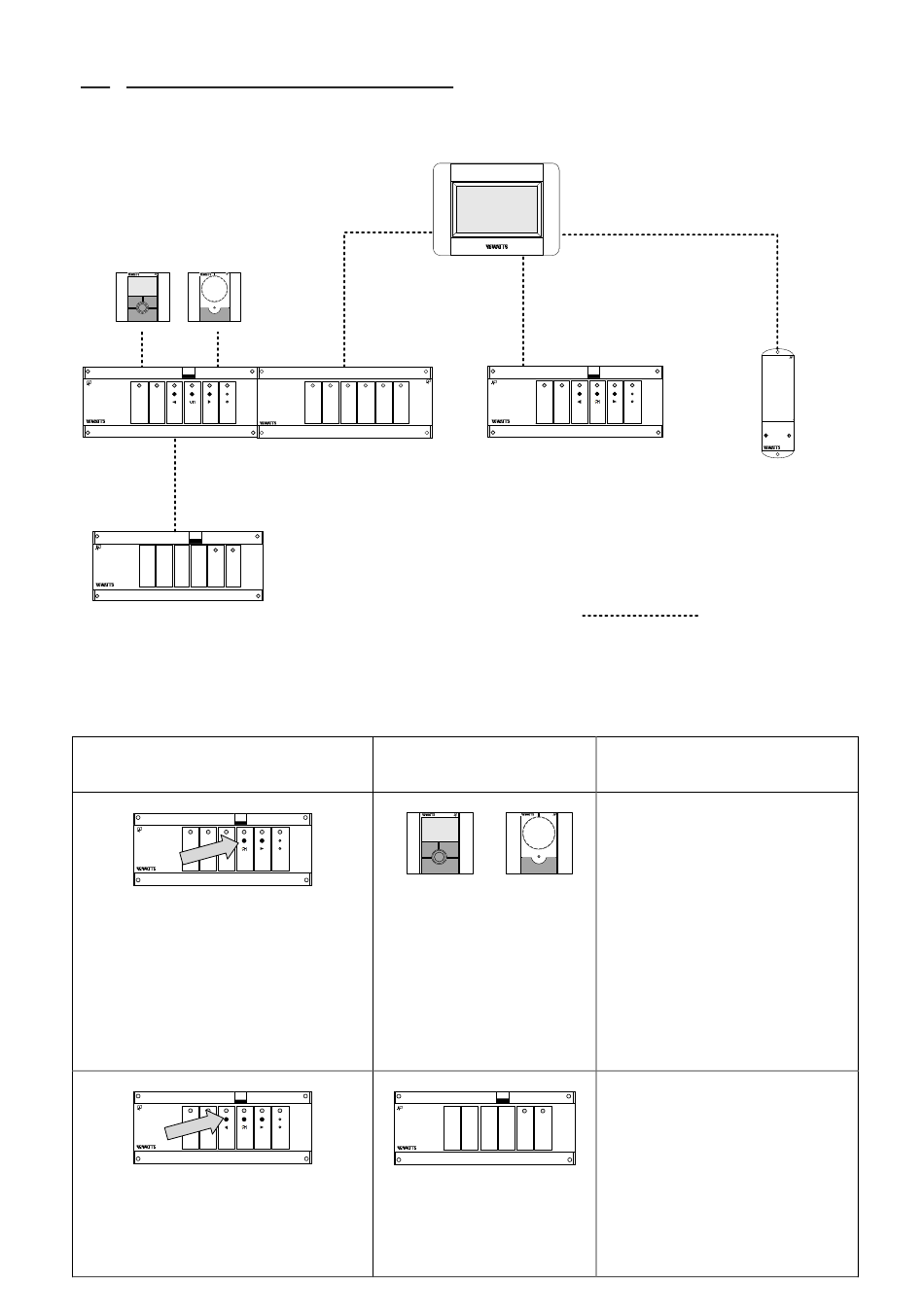

Exemple d' "Installation centralisée"
BT-CT02 RF
BT-S6Z02 RF
( OPTIONAL )
Element 2 du lien
BT-D(P)02-RF / BT-A02-RF
BT-D02 RF
Thermostats:
Mettez le produit en mode de
liaison RF (reportez-vous au
manuel d'instructions
correspondant)
BT-HCM02-RF
BT-HCM 02 RF
Mettre le produit en mode de
lien RF.
28
BT-M6Z02 RF
( OPTIONAL )
Si le lien est terminé, les leds des
chaînes sélectionnées sur le BT-
M6Z02 RF doivent être Vert et les
thermostats doivent quitter le
mode de liaison.
BT-A02 RF
or
Lorsque le lien est fait BT-M6Z02-
RF et BT-HCM02-RF retournent
en mode normal.
REMARQUE: un seul BT-HCM02-
RF par installation
BT-WR02 RF
Circuit device
( OPTIONAL )
RF Links to do
