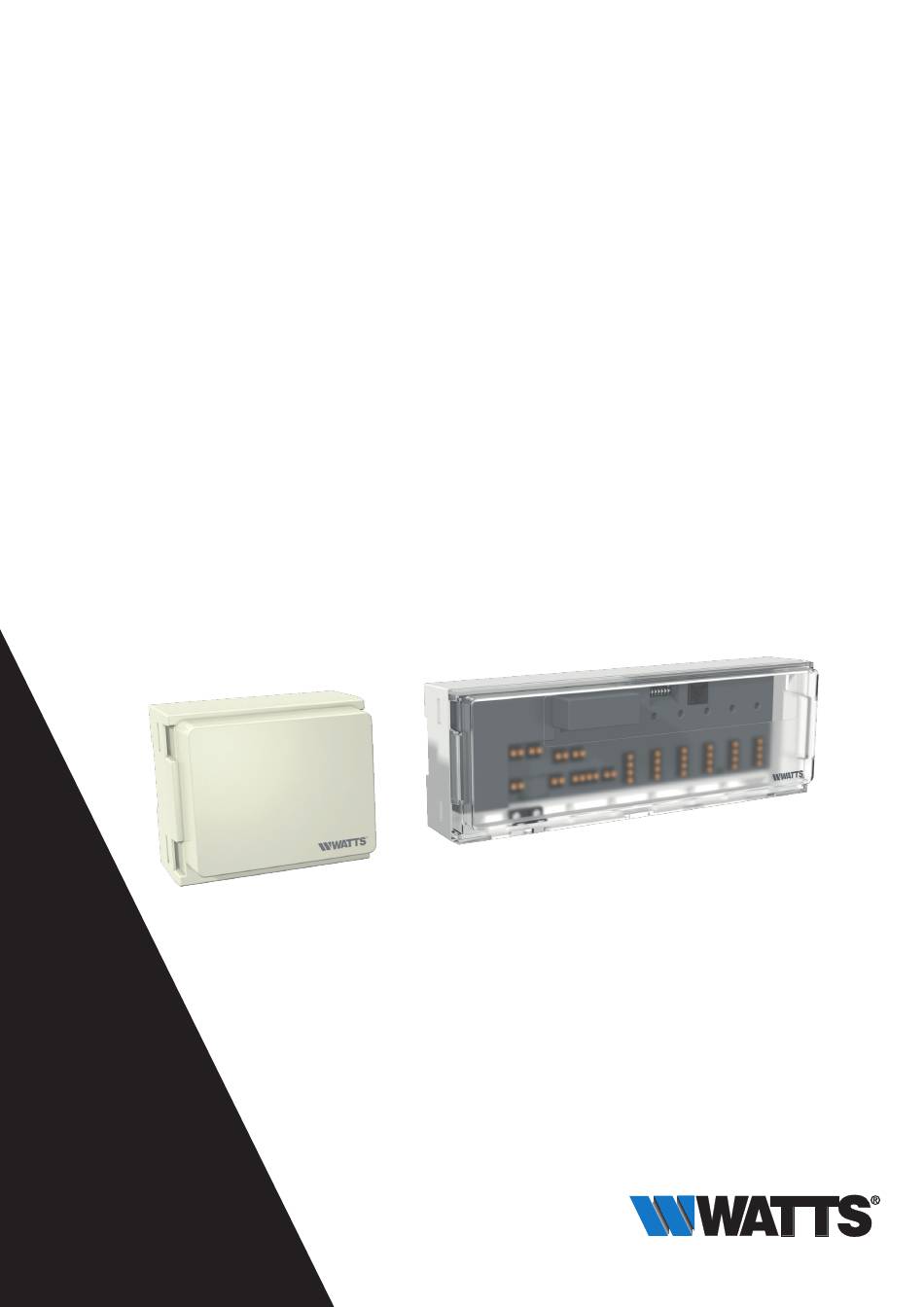

- Page 1 WFC-03 6Z HC RF 24 WFC-03 6Z HC RF 230 WFC-03 10Z HC RF 24 WFC-03 10Z HC RF 230 Contrôleur sans fil pour plancher hydraulique Chauffage et refroidissement Manuel d‘installation wattswater.fr...
-
Page 2: Table Des Matières
GUIDE DE L’UTILISATEUR INFORMATIONS GÉNÉRALES ........................3 Avertissements de sécurité et instructions d’utilisation ................3 Application .............................. 3 PRÉSENTATION .............................. 3 Fonctions ..............................3 Contenu de la boîte ..........................3 Première installation ..........................3 DESCRIPTION DU PRODUIT ........................... 4 Signification des couleurs des LED ......................4 Touches .............................. -
Page 3: Informations Générales
Il permet une connexion facile et rapide des thermostats et des actionneurs. 4 versions sont disponibles : 230V version 24V version WFC-03 6Z HC RF 24 6 zones WFC-03 6Z HC RF 230 (nécessite un transformateur externe 230V/24V : TRF03 230/24) -
Page 4: Description Du Produit
3. Description du produit 3.1 Signification des couleurs des LED (marquage rouge) Meanings • Rouge fixe = Mode de chauffage • Bleu fixe = Mode de refroidissement • Clignotement rouge (en chauffage) ou bleu (en refroidissement) = Détection de sécurité LED de chauffage et de •... -
Page 5: Configuration Des Interrupteurs Dip
3.3 Configuration des interrupteurs DIP (marquage orange) Numéro du Fonction Valeur (par défaut : OFF) Configuration Description commutateur DIP Pompe locale DIP1 Fonction du contrôleur Voir 4.3 Pompe globale Actionneur NC DIP2 Types d’actionneurs Voir 4.6 Actionneur NO Retard de démarrage de 2min / 5min la pompe (pour le premier actionneur en demande) et... -
Page 6: Entrées / Sorties
Alimentation pour un appareil externe électrique WFC-03 6Z HC RF 24 / WFC-03 10Z HC RF 24 Connecteur de jonction pour assurer par exemple la continuité de la terre Alimentation Nécessite l’utilisation d’un transformateur fourni pour un appareil externe électrique... -
Page 7: Sortie De La Pompe
4.3 Sortie de la pompe Il y a 2 sorties : • Sortie contact alimenté (230Vac). • Sortie contact sec. Ces sorties peuvent être utilisées pour déclencher : • Une vanne de zone • Une pompe • Une chaudière ou une pompe à chaleur Les 2 sorties sont déclenchées en cas de demande de chauffage ou de refroidissement : •... -
Page 8: Entrée De Détection De L'humidité
4.5 Entrée de détection de l’humidité Le produit dispose d’une entrée de détection de l’humidité. 2 types de signaux possibles selon DIP8 (voir 3.3) • Un capteur de contact d’humidité. • Sonde de température de l’eau (CTN 10kΩ) : Thermostat BT-D03 RF RH requis. 1. -
Page 9: Actionneurs Nc/No
4.6 Actionneurs NC/NO Connecter un actionneur NF ou NO par connecteur. • Actionneurs 230V pour WFC-03 HC RF 230 . • Actionneurs 24V pour WFC-03 HC RF 24. Le type d’actionneur est défini par le DIP2. Il est nécessaire d’utiliser le même type pour tous les actionneurs. Lorsqu’il y a une demande de chauffage ou de refroidissement dans une zone, l’actionneur est déclenché... -
Page 10: Configuration Du Système
5. Configuration du système 5.1 Configuration du système sans unité centrale 5.1.1 Installation autonome : Un seul contrôleur ou plusieurs contrôleurs sans interconnexion. BT-A03 RF BT-D03 RF BT-WR02 RF (Option) WFC-03 HC RF WFC-03 HCM RF 230 (Option) Device 1 Device 2 Remarks Une fois l’appairage... - Page 11 Dispositif 1 Dispositif 2 Remarques Lorsque la liaison est établie, le BT-WR02 RF quitte le mode de couplage. WFC-03 HC RF revient en mode En appuyant sur pendant 5s, le con- couplage. trôleur entre dans le menu d’appairage RF. Quitter le mode de couplage du En utilisant sélectionnez la contrôleur : Appui long sur...
-
Page 12: Configuration Du Système Avec L'unité Centrale
Dispositif 1 : Contrôleur principal Dispositif 2 : Sous-contrôleur Remarques Tout d’abord, tous les thermostats radio doivent être appariés avec le contrôleur RF WFC-03 HC correspondant ! Voir 5.1.1 Lorsque l’appairage RF est terminé, le WFC-03 HC RF revient en mode d’appairage. -
Page 13: Contrôlez Un Déshumidificateur Par Pièce
5.3 Contrôlez un déshumidificateur par pièce Il existe deux façons de détecter l’humidité : • Au niveau du contrôleur en utilisant l’entrée de détection de l’humidité (voir 4.5). • Au niveau de la pièce, si le thermostat intègre un capteur d’humidité relative. Lorsque l’humidité... -
Page 14: Autres Caractéristiques
6. Autres caractéristiques 6.1 Fonction anti-grippage Cette fonction est activée à l’aide du DIP6 (voir 3.3). Si les vannes ne sont pas actives pendant une semaine, un exercice complet est déclenché (actionneur + sorties de pompe + demande de chaleur/refroidissement envoyée au WFC-03 HCM RF 230. Open odd actuators / Close even actuators Start pump at 2min or 5min... -
Page 15: Caractéristiques Techniques
7. Caractéristiques techniques • WFC-03 6Z HC RF 24 / WFC-03 6Z HC RF 230 • WFC-03 10Z HC RF 24 / WFC-03 10Z HC RF 230 Objet du contrôle (EN60730 §2.2.) contrôle polyvalent Construction du contrôle (EN60730 §2.5) Contrôle de l’alimentation possible par cordon... -
Page 16: Dimensions Et Poids
7.1 Dimensions et poids WFC-03 6Z HC RF 24 and WFC-03 6Z HC RF 230: Poids : 0,990 kg 265 mm 56 mm WFC-0310Z HC RF 24 and WFC-03 10Z HC RF 230: Poids : 1,090 kg 365 mm 56 mm 8. -
Page 17: Recyclage
/ électroniques avec les ordures ménagères. Veuillez remettre l’appareil usagé aux points de collecte gratuite indiqués. N’hésitez pas à contacter votre mairie ou les autorités municipales pour de plus amples informations. La fiche de démantèlement du produit est disponible à l’adresse suivante : https://wattswater.eu/catalog/regulation-and-control/watts-vision-smart-home/controller-wfc-03-hcm/... - Page 18 Les descriptions et photographies contenues dans cette fiche technique sont fournies à titre indicatif et ne sont pas contractuelles. Watts Industries se réserve le droit d‘apporter toute amélioration technique et conceptuelle à ses produits sans préavis.“ Garantie : Toutes les ventes et tous les contrats de vente sont expressément subordonnés à l‘acceptation par l‘acheteur des conditions générales de Watts qui se trouvent sur son site Web à...
