la repose du cylindre à vapeur s'effectue dans l'ordre inverse de la dépose.
Ce faisant, observer les indications suivantes
–
–
–
522A
822A
1532A / 1534A
brun
sonde
blanc
brun
noir
–
Avant la pose du cylindre à eau, vérifier le joint torique de l'assise du
cylindre à vapeur quant aux endommagements et le remplacer au besoin.
Humecter (à l'eau, n'utiliser ni graisse ni huile) le joint torique de l'assise
du cylindre, puis glisser le cylindre à vapeur dans son assise et le pousser
vers le bas en butée.
Enficher les câbles des électrodes et le câble de la sonde de niveau
sur les connecteurs correspondants, selon le code des couleurs de la
table ci-dessous.

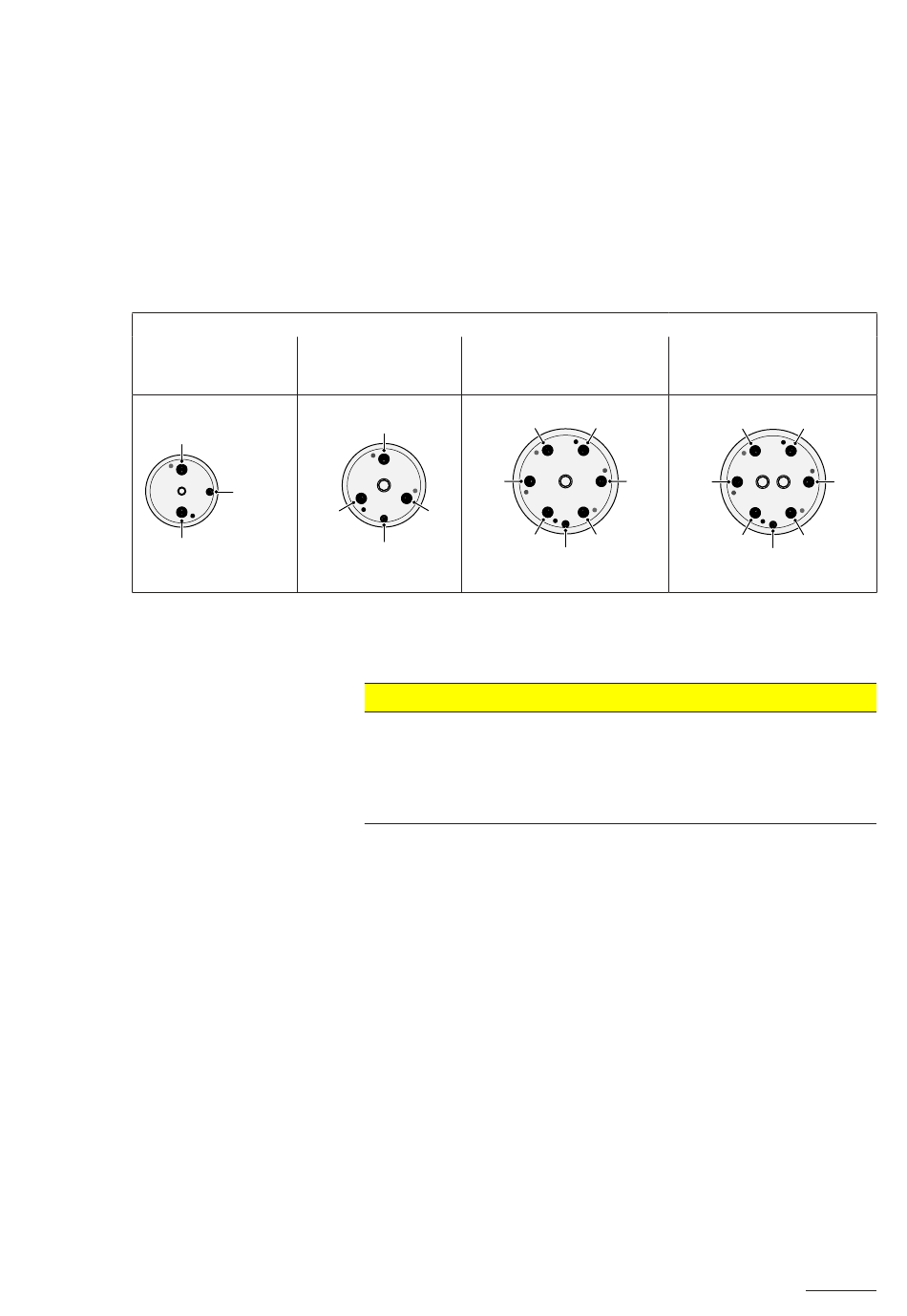

Type de cylindre à vapeur
532A / 534A
832A / 834A
rouge
rouge
noir
brun
sonde
blanc
Fixer le tuyau à vapeur au raccord du cylindre à vapeur au moyen de
colliers à tuyaux.
ATTENTION!
–
un tuyau à vapeur inétanche peut conduire à des dommages à
l'intérieur de l'appareil ensuite d'humidité.
–
le raccord de sortie du cylindre à vapeur est constitué de matière
synthétique, pour cette raison, ne serrer que légèrement le collier
de fixation au raccord du cylindre à vapeur.
2362A / 2364A
3262A / 3264A
brun
noir
rouge
rouge
noir
sonde
blanc
4564A / 6564A
noir
brun
rouge
brun
noir
sonde
blanc
