3.4

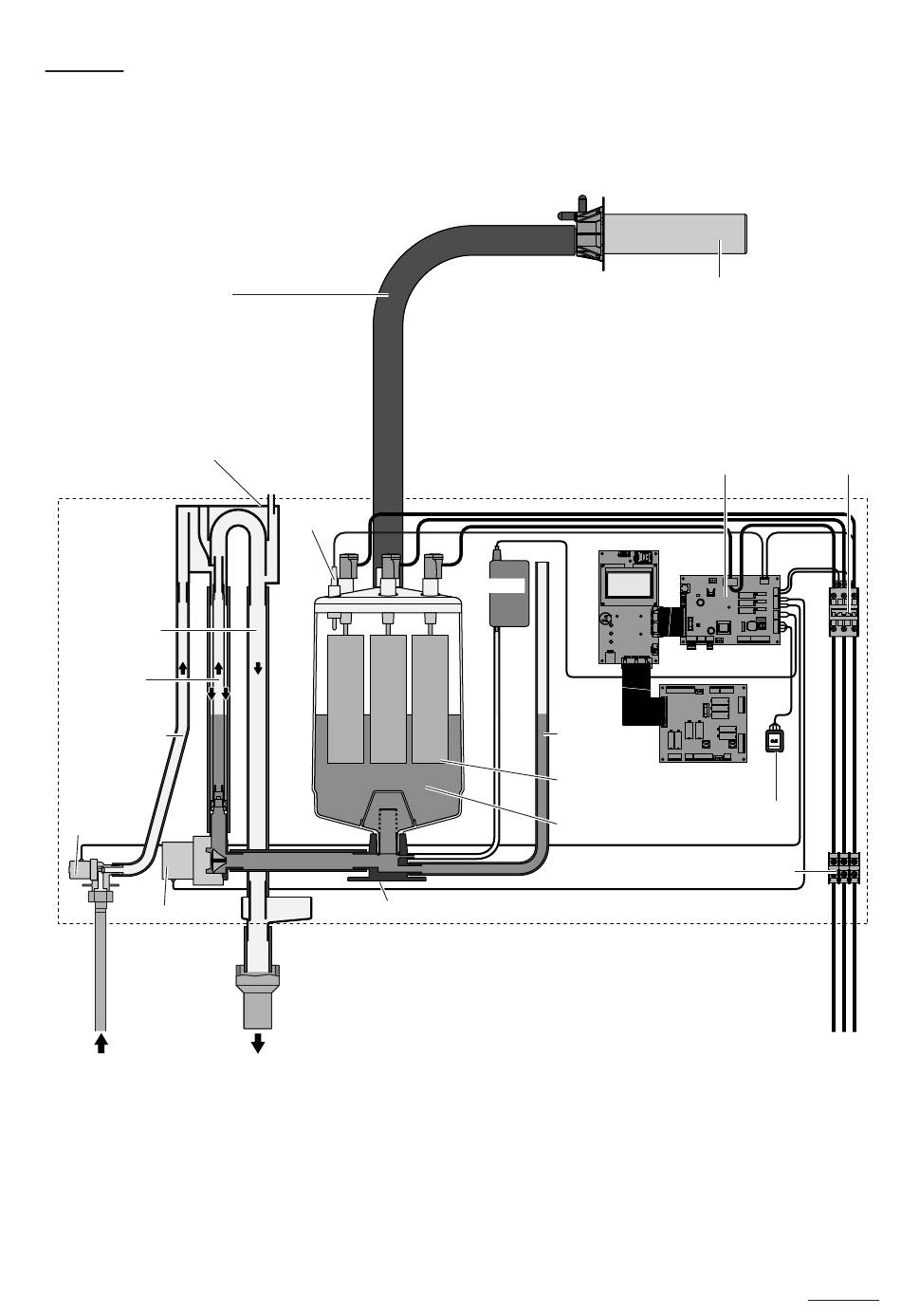

Description des fonctions

Tuyau de vapeur
Godet à eau
Conduite de
trop-plein
Conduite de
remplissage/
de vidage
Conduite d'ali-
mentation en
eau
Vanne
d'admission
Pompe de rinçage
Le générateur de vapeur Nordmann AT4 D est un générateur de vapeur
sans pres sion et il fonctionne par un chauffage à électrodes. Il est destiné
à la génération de vapeur pour bain turc.
Sonde
de niveau
Assise du cylindre à vapeur
Génération de vapeur
Lorsqu'il a appel de vapeur, les électrodes sont alimentées en courant
électrique par le biais du contacteur principal. Simultanément, la vanne
d'admission s'ouvre et l'eau coule dans le cylindre à vapeur, depuis le bas,
en passant par le godet à eau et la conduite de remplissage. Dès que les
électrodes sont immergées, le courant circule entre les électrodes; l'eau
chauffe et s'évapore. L'intensité du courant et la quantité de chaleur produite
sont fonction de la surface immergée des électrodes.
Platine de commande
Pompe SC
Tuyau d'écoule-
ment auxiliaire
Electrodes
Cylindre à vapeur
Distributeur de vapeur
Capteur de
courant
Platine de puissance
Platine du bain turc
Interrupteur
d'appareil
Bornes de raccordement
Contacteur
principal
11
