BTL7-P511-M _ _ _ _ -J-DEXC-TA12
Магнитострикционная система измерения перемещений
– стержневое конструктивное исполнение
4
Монтаж и подключение (продолжение)

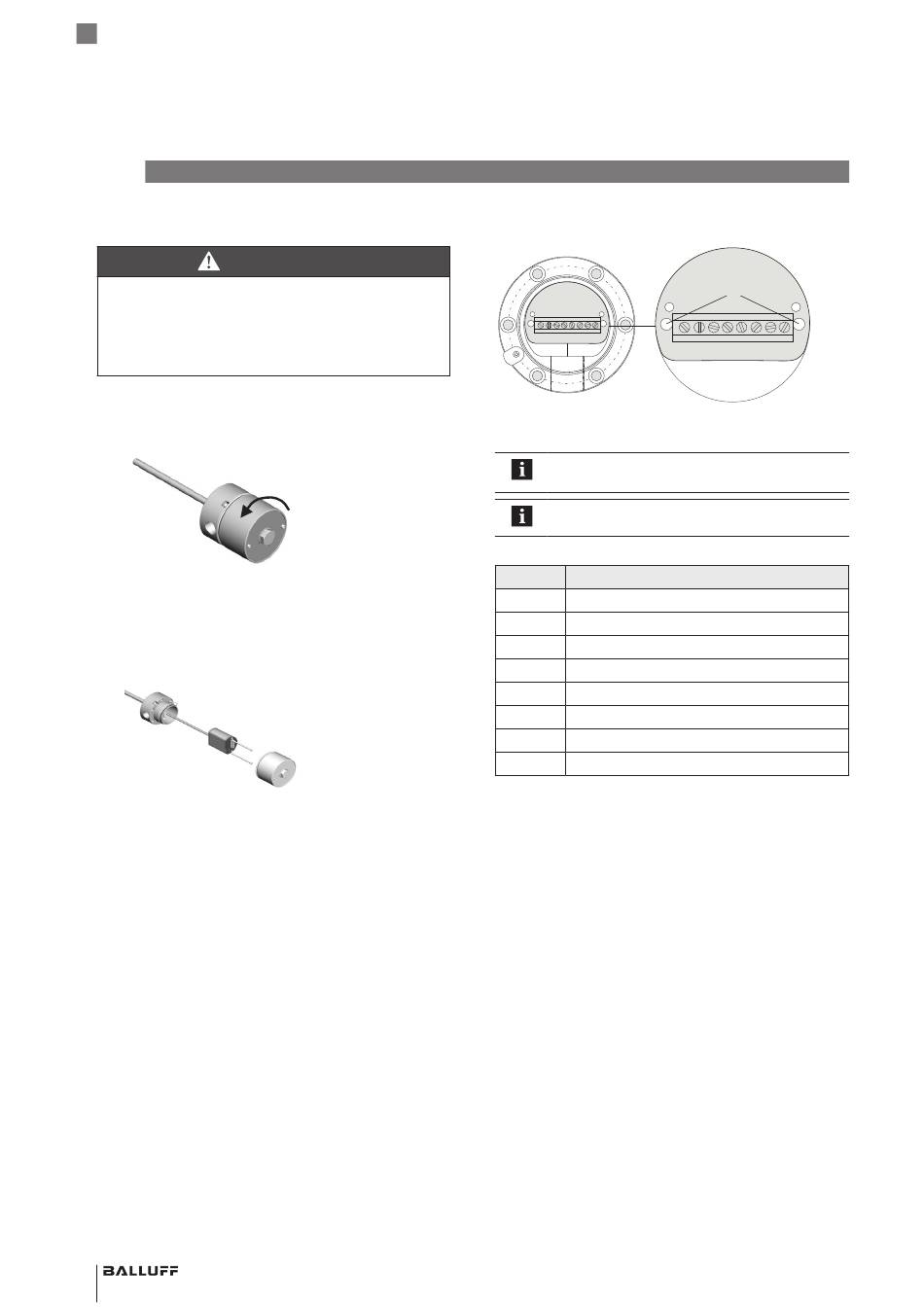

4.4 Замена электронного модуля
ОПАСНОСТЬ
Взрывы
При открывании корпуса возникают искры, которые
во взрывоопасной атмосфере могут стать причиной
взрыва.
► Не открывайте корпус в потенциально
взрывоопасных зонах!
1. Отключите оборудование от источника
напряжения.
2. Выверните винты и снимите крышку корпуса.
3. Зафиксируйте схему соединений для повторной
сборки и разъедините все соединения.
4. Выверните два винта крепления (см.
Pис. 4-6) электронного модуля.
5. Осторожно вытяните электронный модуль из
корпуса (старайтесь не изгибать измерительный
участок).
6. Осторожно вставьте новый электронный модуль
в корпус (старайтесь не изгибать измерительный
участок).
7. Зафиксируйте электронный модуль с помощью
двух новых винтов (входят в комплект поставки
запасного электронного модуля).
8. Выполните соединения
(см. Подключение электропитания на стр. 14).
9. Снимите кольцо круглого сечения в корпусе и
замените его на новое кольцо (входит в комплект
поставки запасного электронного модуля).
10. Установите крышку корпуса на место, плотно
прижмите и затяните с моментом затяжки
33...40 Нм (25...30 фт/фнт). Затяните
вспомогательные винты крепления (ATEX).
русский
14
Тип взрывозащиты «d»
Взрывонепроницаемая
4.5 Подключение электропитания
8 7 6 5 4 3 2 1
Pис. 4-6: Типовой корпус с узлом соединительной клеммы,
распределение контактов
Учитывайте данные по экранированию и
прокладке кабелей (см. в главе 4.6).
Используйте кабели, рассчитанные на
изгиб 90 °C.
Штырек
1
2
+Пуск/Останов
3
4
5
6
–Пуск/Останов
7
не используется
8
не используется
1) Опорный потенциал для напряжения питания и
электромагнитного заземления (EMV-GND).
2) Свободные жилы должны быть соединены с заземлением
(GND) на стороне управления, но не с экраном.
Tабл. 4-1: Распределение выводов
оболочка
Винты крепления
8 7 6 5 4 3 2 1
Сигнал
+Init
–Init
GND 1)
10...30 В
2)
2)
