2
Verwendungszweck der
Wärmepumpe
2.1 Anwendungsbereich
Die Luft/Wasser-Wärmepumpe kann in vorhandenen oder neu
zu errichtenden Heizungsanlagen eingesetzt werden.
Die Wärmepumpe ist ausschließlich für die Erwärmung und Küh-
lung von Heizwasser konzipiert!
Die Wärmepumpe ist im Heizbetrieb für den monoenergetischen
und bivalenten Betrieb bis -20 °C Luftaußentemperatur geeignet.
Im Dauerlauf ist eine Temperatur des Heizwasserrücklaufs von
mehr als 18 °C einzuhalten, um ein einwandfreies Abtauen des
Verdampfers zu gewährleisten.
Die Wärmepumpe ist nicht ausgelegt für den erhöhten Wärme-
bedarf während der Bauaustrocknung, deshalb muss der zusätz-
liche Wärmebedarf mit speziellen, bauseitigen Geräten erfolgen.
Für eine Bauaustrocknung im Herbst oder Winter empfiehlt es
sich einen zusätzlichen Elektroheizstab (als Zubehör erhältlich)
zu installieren.
Im Kühlbetrieb ist die Wärmepumpe für Lufttemperaturen von
+15 °C ... +40 °C geeignet.
Sie kann für stille und dynamische Kühlung verwendet werden.
Minimale Wassertemperatur ist +7 °C.
ACHTUNG!
Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet.
2.2 Arbeitsweise
Heizen
Außenluft wird vom Ventilator angesaugt und über den Ver-
dampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die
Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene Wärme wird
im Verdampfer auf das Arbeitsmedium (Kältemittel) übertragen.
Mit Hilfe eines elektrisch angetriebenen Verdichters wird die auf-
genommene Wärme durch Druckerhöhung auf ein höheres Tem-
peraturniveau "gepumpt" und über den Verflüssiger (Wärmeaus-
tauscher) an das Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um die Wärme der
Umwelt auf ein höheres Temperaturniveau anzuheben. Da die
der Luft entzogene Energie auf das Heizwasser übertragen wird,
bezeichnet man dieses Gerät als Luft/Wasser-Wärmepumpe.
Die Luft/Wasser-Wärmepumpe besteht aus den Hauptbauteilen
Verdampfer, Ventilator und Expansionsventil, sowie dem ge-
räuscharmen Verdichter, dem Verflüssiger und der elektrischen
Steuerung.
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit
als Reif auf dem Verdampfer an und verschlechtert die Wärmeü-
bertragung. Der Verdampfer wird durch die Wärmepumpe nach
Bedarf automatisch abgetaut. Je nach Witterung können dabei
Dampfschwaden am Luftausblas entstehen.
Kühlen
In der Betriebsart "Kühlen" werden Verdampfer und Verflüssiger
in ihrer Wirkungsweise umgekehrt.
Das Heizwasser gibt über den nun als Verdampfer arbeitenden
Verflüssiger die Wärme an das Kältemittel ab. Mit dem Verdich-
ter wird das Kältemittel auf ein höheres Temperaturniveau ge-
bracht und über den Verflüssiger (im Heizbetrieb Verdampfer) an
die Umgebungsluft abgegeben.
www.dimplex.de
3
Lieferumfang
3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält
bereits wichtige Baugruppen des Heizungskreislaufs:
Ausdehnungsgefäß
Heizungsumwälzpumpe
Überstromventil und Sicherheitsbaugruppe
(Überdruckventil, Manometer)
Als Kältemittel wird R404A verwendet.

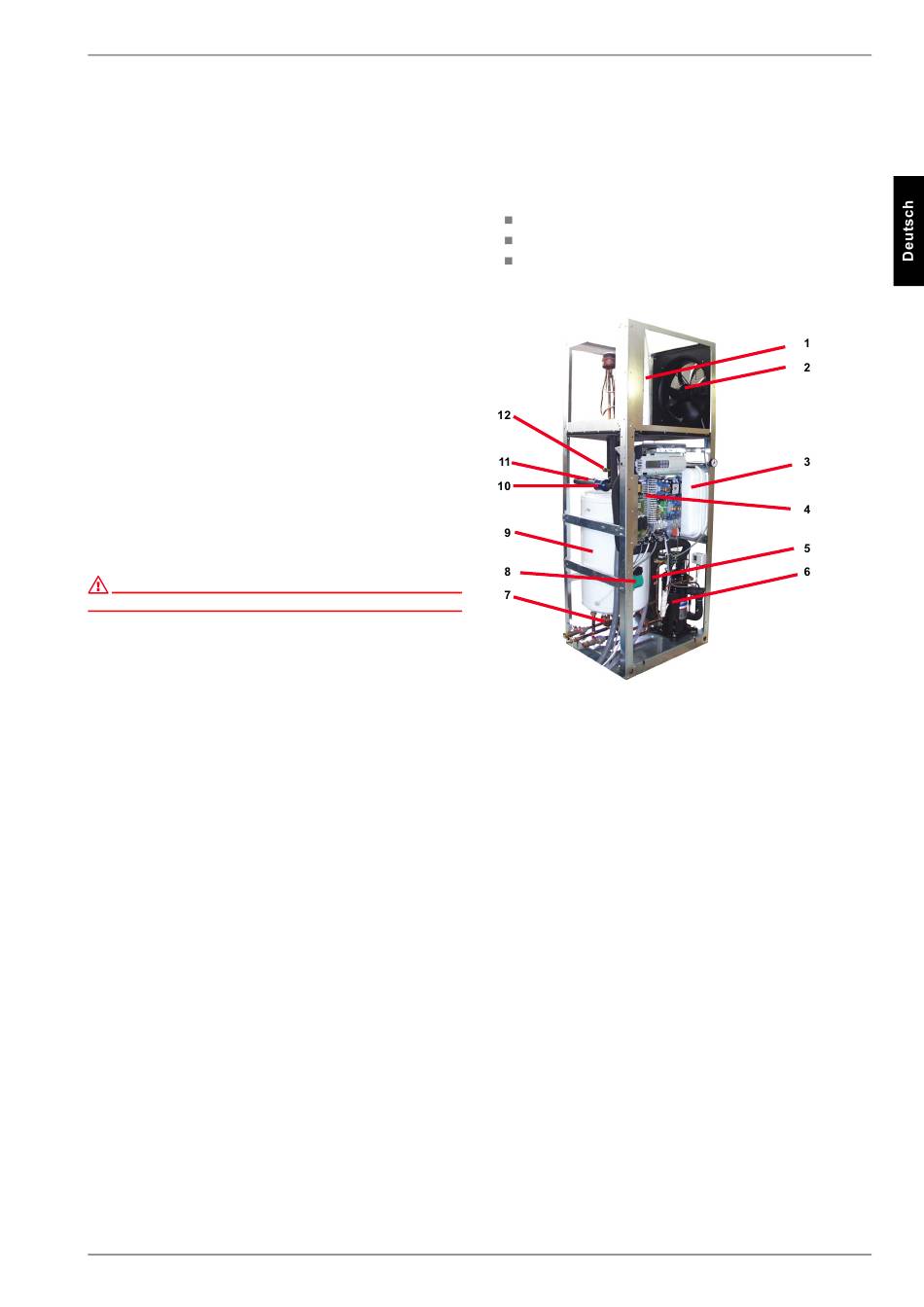

1)
Verdampfer (Heizbetrieb)
2)
Ventilator
3)
Ausdehnungsgefäß 24 l
4)
Schaltkasten
5)
Verflüssiger (Heizbetrieb)
6)
Verdichter
7)
Überströmventil
8)
Heizungsumwälzpumpe
9)
Pufferspeicher
10) Filtertrockner
11) Schauglas
12) Expansionsventil
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Er ist nach
Abnahme der unteren Frontabdeckung zugänglich.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
Wärmepumpenregler.
Beide Netzanschlussleitungen sind anschlussfertig montiert.
3.2
