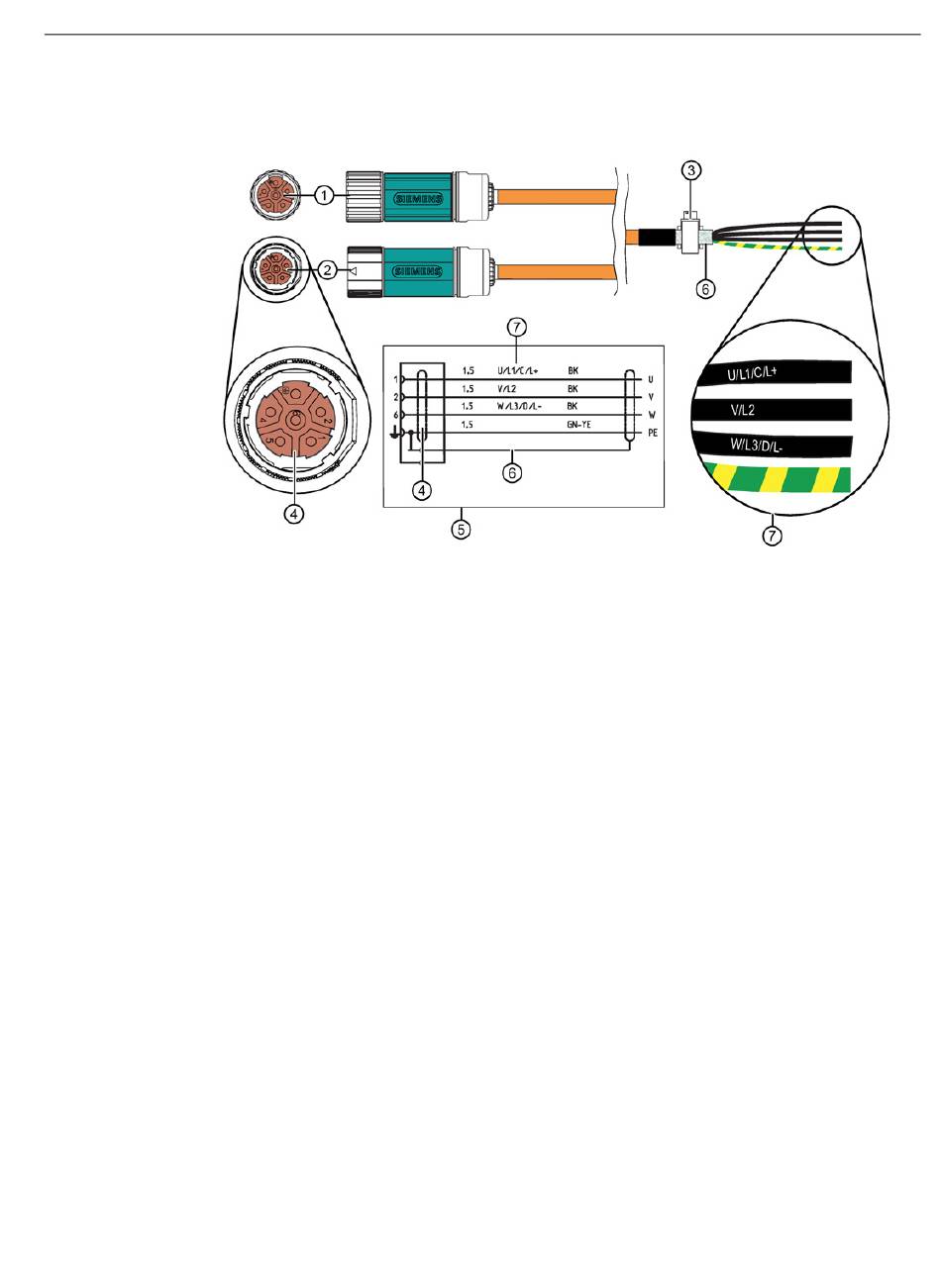

Figure 5-18
Moteurs principaux 1PH808/1PH810
Instructions de service, 04/2017, 610.48004.50f
Connecteur taille 1 (entièrement fileté)
Connecteur SPEED CONNECT taille 1
Borne pour le blindage de câble
Brochage des connecteurs
Schéma électrique
Blindage de câble
Repérage du conducteur :
U, V, W = câble d'énergie, 1,5 mm, blindage supplémentaire sur chaque câble
PE = conducteur de protection
Raccordement triphasé du motoventilateur par connecteur
