1.2
DÉBIT D'AIR
Il existe deux options de flux d'air pour le TRC1200RT. Elles sont les suivantes :
TRC1200RTV
◆
TRC1200RTH
◆
Chaque configuration comprend des hottes attachées pour les flux d'air OA et EA.
RTV
EA
DESCRIPTION DE LA CONFIGURATION DU
MODÈLE
RACCORDEMENT DES CONDUITS
L'air de retour [RA] pénètre par le bas de l'appareil.
TRC1200RTV
L'air soufflé [SA] sort par le bas de l'appareil.
L'air de retour [RA] pénètre sur le côté de l'appareil.
TRC1200RTH
L'air soufflé [SA] sort par le côté de l'appareil.

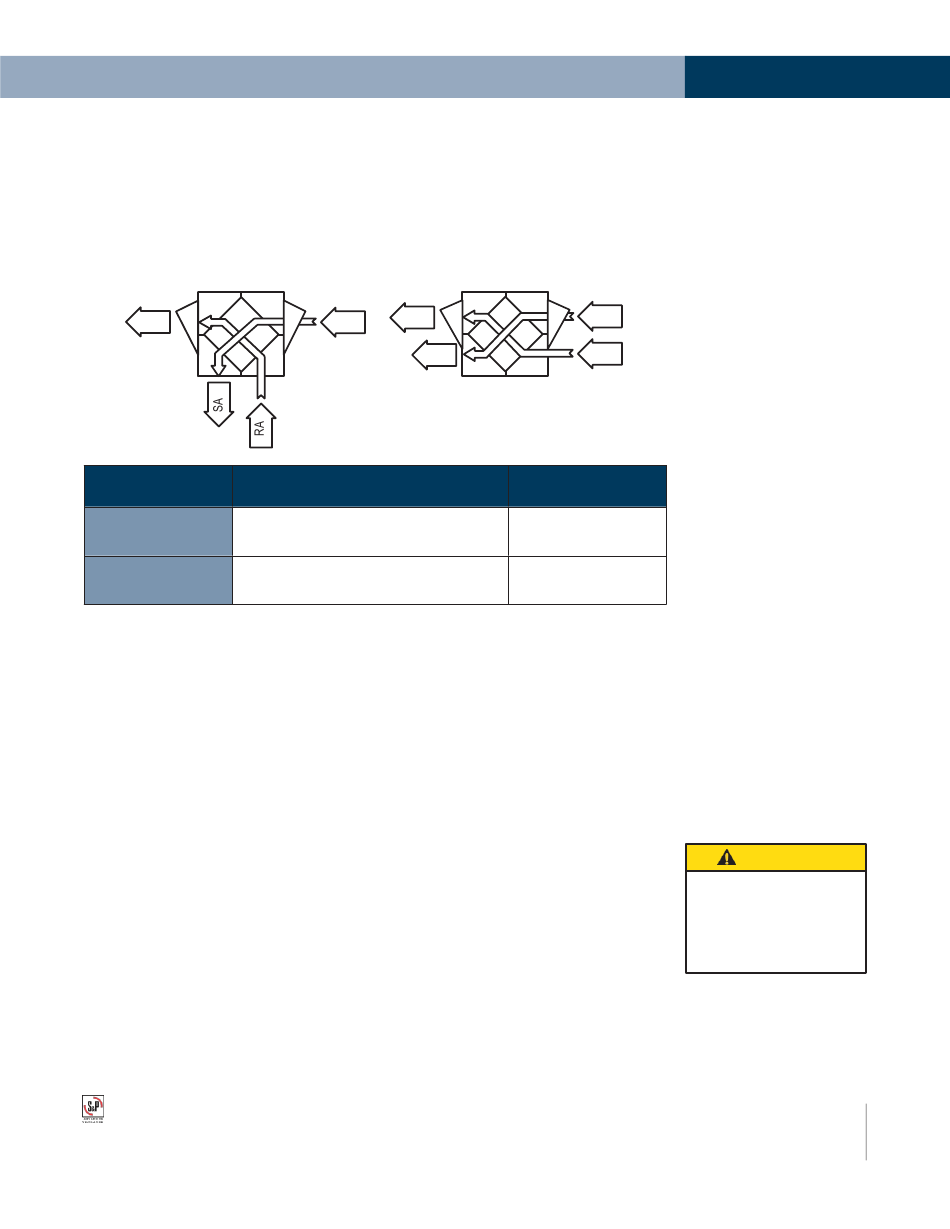

FIGURE 1.2.0 TRC1200RT ORIENTATIONS DES FLUX D'AIR
2.0
DESCRIPTIONS DES COMPOSANTS
2.1
CABINET
L'armoire du TRC1200RT est fabriquée en acier galvanisé de calibre 20 et comporte une isolation intérieure de 1 pouce d'épaisseur à
haute densité, doublée d'une feuille d'aluminium. Les appareils sont disponibles en version à paroi simple. Les portes sont munies de
charnières et de vis en acier inoxydable traversant les faces afin d'empêcher l'ouverture accidentelle des portes lorsque l'unité est en
fonctionnement. Les portes peuvent être complètement démontées en enlevant les goupilles de charnière.
2.2

NOYAUX ENTHALPIQUES

Tous les ERV TRC1200RT utilisent un noyau enthalpique à plaque statique. Les noyaux enthalpiques transfèrent les énergies latentes et
sensibles entre les flux d'air. Les joints sont préinstallés sur les noyaux et doivent être positionnés de manière à assurer une bonne
étanchéité à l'air. Pour plus d'informations sur l'entretien annuel des noyaux, voir la section 7.0 Entretien de ce manuel.
®
RTH
EA
OA
SA
SOLERPALAU-USA.COM MANUEL D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
TRC1200 Outdoor
OA
RA
OPTION DE MONTAGE
Bordure de toit
Rail d'équipement
Un faible débit d'air peut
entraîner l'encrassement des
noyaux enthalpiques. Le VRE ne
doit jamais fonctionner sans filtres
propres et le débit d'air minimum doit
être supérieur à
250 CFM par noyau de taille normale.
COMPOSANTS
ERV
ATTENTION
7
